重载同步带式托盘输送设备结构设计

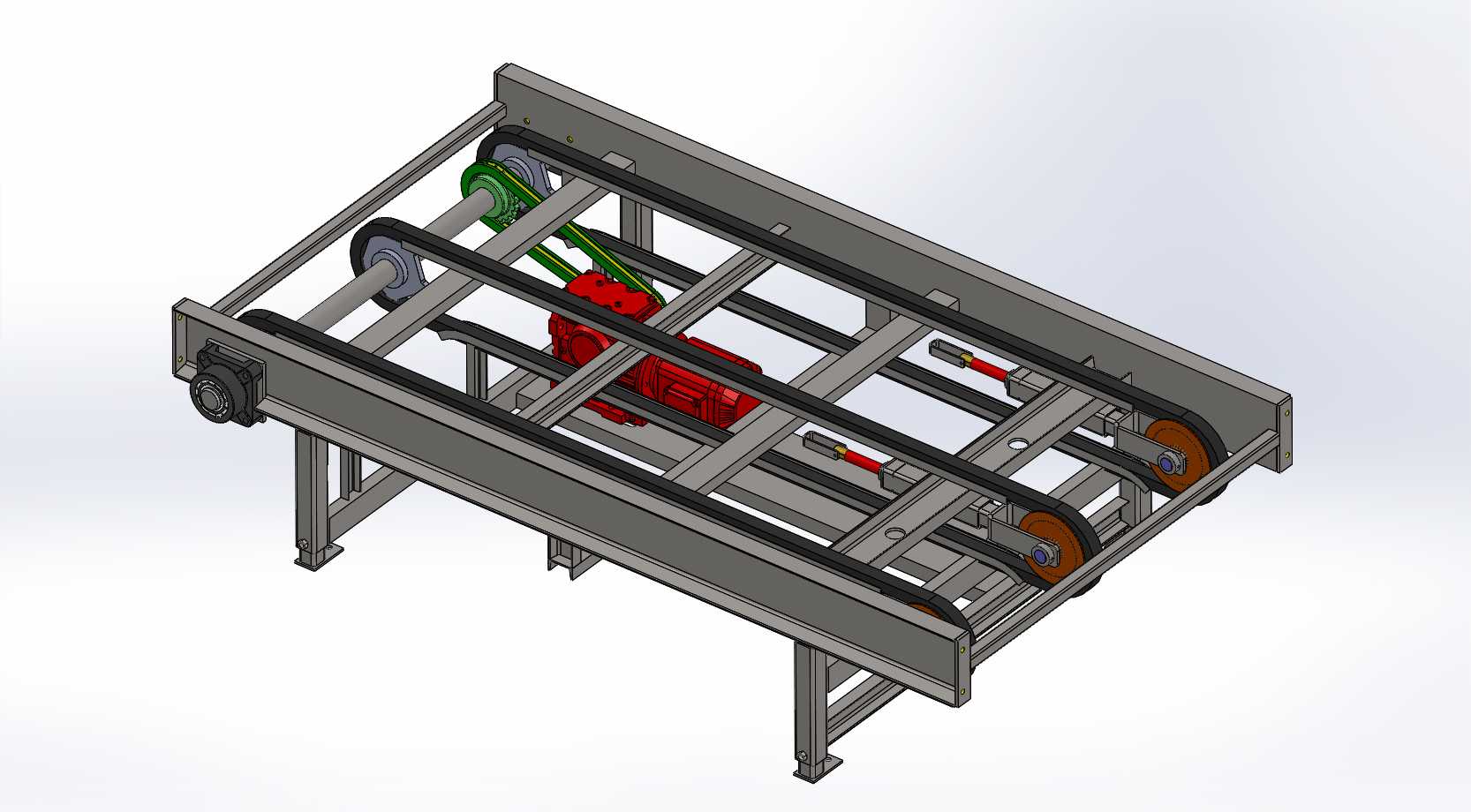

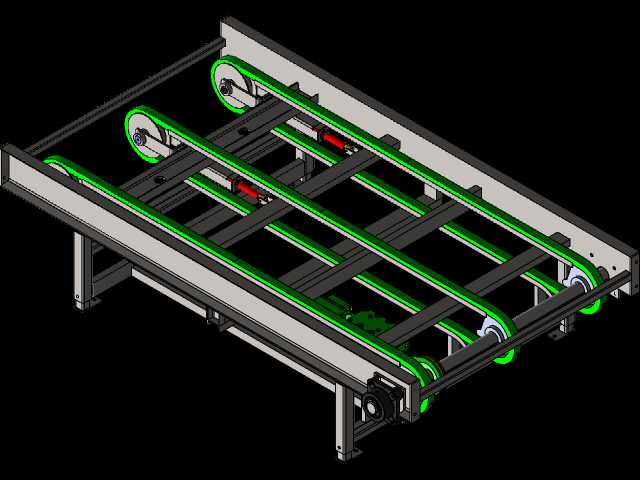

这款托盘输送设备主要面向生产制造车间、仓储物流中心的托盘类载具转运场景，可适配标准工业托盘的长距离直线输送需求，能够衔接立体库出入库工位、生产线末端码垛工位、叉车装卸接驳区域，替代传统人工搬运实现托盘载具的自动化流转，大幅降低车间内重载物料转运的人力投入，同时规避人工搬运过程中可能出现的托盘偏移、物料磕碰等问题。设备采用双列同步带作为承载输送构件，同步带表面具备足够的摩擦系数与承载强度，可稳定承托满载状态下的工业托盘，输送过程运行平稳无明显顿挫，不会对托盘上码放的规整物料造成晃动移位。传动端采用减速电机搭配链传动副的动力布局，减速电机卧式安装在机架中部内侧，通过链轮链条将动力同步传递至两端的主动辊轴，保证两侧同步带的线速度完全一致，避免托盘在输送过程中出现偏载跑偏的问题，同时传动结构内置在机架框架内部，外部无外露传动构件，可避免车间内的粉尘、碎屑侵入传动副，也能防止现场操作人员误触运动部件，提升设备运行的安全系数。机架整体采用型钢焊接拼装成型，底部设置可调式支撑脚杯，可根据现场地面的平整度调整设备整体水平度，支腿之间设置横向加强撑杆，保证重载状态下机架不会出现明显形变，设备两侧的纵向梁体作为同步带的安装基准，加工时严格保证两侧梁的平行度公差，为同步带的平稳运行提供基础。设计过程中充分考虑了设备的安装边界，整体宽度适配主流标准托盘的外形尺寸，长度可根据现场输送线的实际布局需求进行模块化拼接拓展，设备的进料端与出料端可搭配阻挡机构、顶升移栽机构等辅助组件，实现托盘的工位停靠、直角转线等功能，可灵活集成到各类自动化物流输送系统中，无需对原有车间布局进行大幅改造即可完成部署。设备的日常维护点位集中在中部的传动区域与两端的辊轴轴承座，定期加注润滑脂即可保证长期稳定运行，维护操作便捷，无需复杂的专用工具即可完成常规保养作业。
