斜向卡塞式包装输送设备结构设计

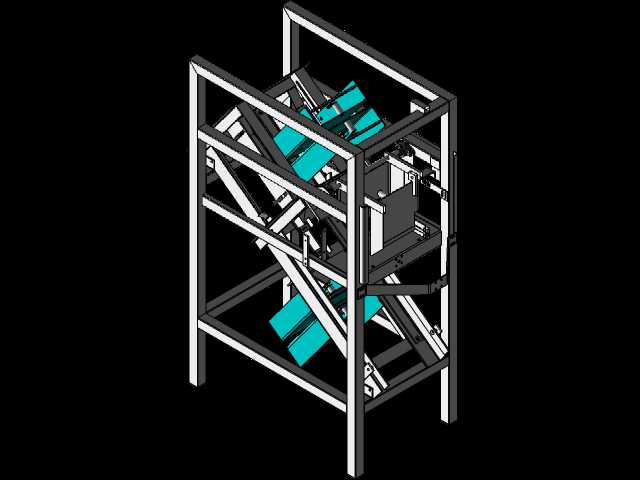

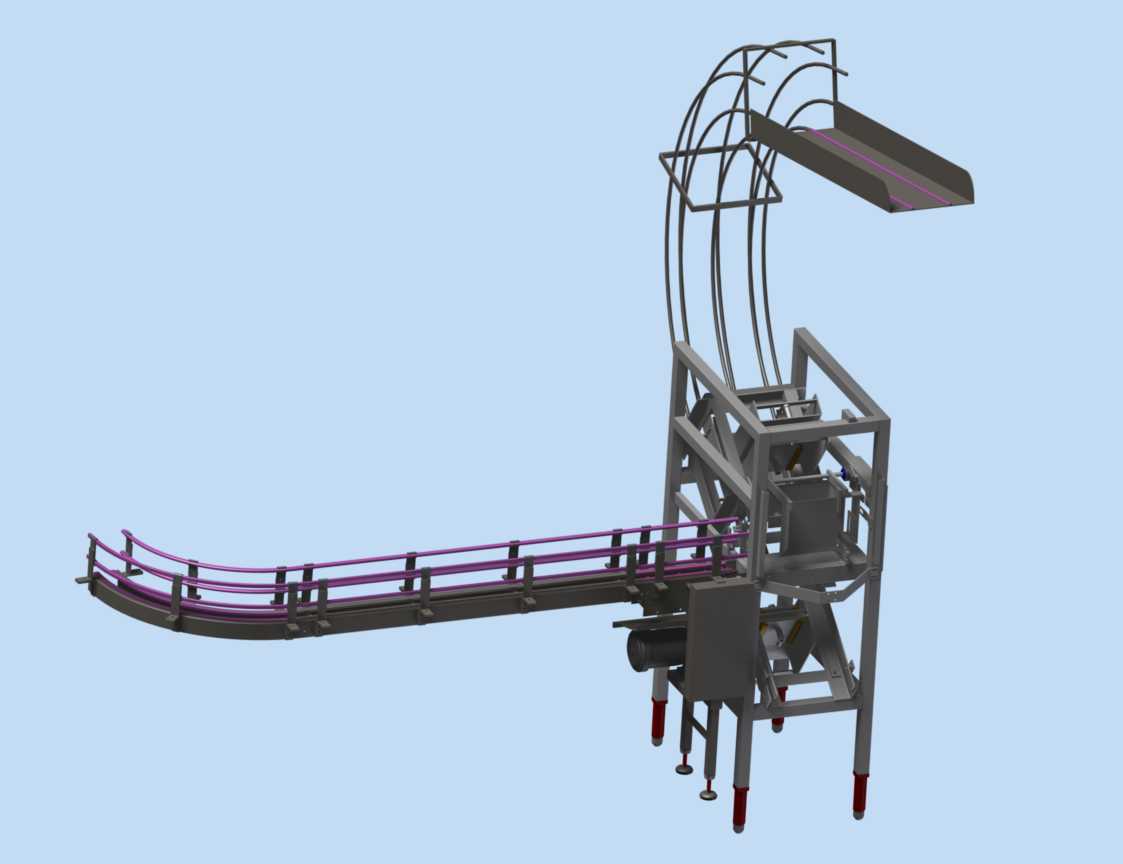

该设备主要面向快消品、食品、日化类盒装产品的后段包装工序，适配生产线上连续产出的盒装物料，完成物料的姿态调整、有序排列与卡塞式装箱前置输送作业，可对接前端装盒机、封盒机的出料端，也可衔接后端装箱机、封箱机的进料工位，解决传统直送式输送在物料转向、落差输送过程中易出现的卡料、姿态歪斜、排列错乱的问题，尤其适配厂房空间有限、需要在短距离内完成物料高度差输送的生产场景。设备整体采用框架式方管焊接机架作为承载主体，底部配置可调式支撑脚杯，可根据现场地面平整度调整设备水平度，支撑脚底部的防滑橡胶垫可减少设备运行过程中的振动偏移，机架整体宽度控制在1.2米范围内，长度约2.8米，垂直输送高度差可达1.6米，安装时仅需预留周边0.5米的操作维护空间即可，无需额外开挖地面或搭建高架平台。设备的核心输送单元分为低位水平输送段、弧形抬升段与高位斜向出料段三个部分，低位段采用双侧带挡边的皮带输送结构，皮带表面增设防滑凸条，避免盒装物料在输送过程中出现打滑偏移，两侧的可调式护栏可根据物料的宽度尺寸手动调整间距，适配宽度在80mm到250mm之间的不同规格盒装产品；弧形抬升段采用多组平行的弹性导向杆形成弧形约束通道，配合低位段的输送推力将物料沿弧形轨迹平稳抬升，导向杆的弧度经过动力学仿真优化，确保物料在抬升过程中不会出现倾翻、掉落，同时弹性材质的导向杆可避免刮伤物料外包装；高位斜向出料段设置有倾斜导槽，可将抬升后的物料以固定倾斜角度有序输出，让物料以统一姿态落入后续装箱工位的卡具内，完成卡塞式装箱的前置对位。设备的动力单元采用减速电机搭配链传动结构，为整条输送线提供稳定的运行动力，输送速度可通过调速器在0-20m/min范围内无级调节，可匹配不同节拍的生产线速度，机架侧面预留有传感器安装位，可加装光电检测元件实现物料的有无检测、堵料报警，与上下游设备实现信号联动，整条设备无复杂的精密传动部件，日常维护仅需定期检查皮带张紧度、导向杆紧固情况即可，运行稳定性强，可适配长时间连续生产的作业需求。
