快速锁紧钳运动仿真结构设计

这款快速锁紧钳是工装夹具领域常用的手动夹紧构件，广泛应用于机械加工工位工件装夹、装配线零部件定位、焊接工装工件固定、检测工位样件夹持等场景，能够在短时间内完成对工件的压紧与释放，大幅降低装夹辅助时间，提升批量生产环节的作业效率。在实际生产场景中，这类锁紧钳常被安装在工装台面板、焊接变位机工作台、装配线随行夹具上，针对不同厚度的板材、轴类零件、异形结构件提供稳定的压紧力，避免加工、装配、检测过程中工件出现位移、窜动，保障作业精度与操作安全性。

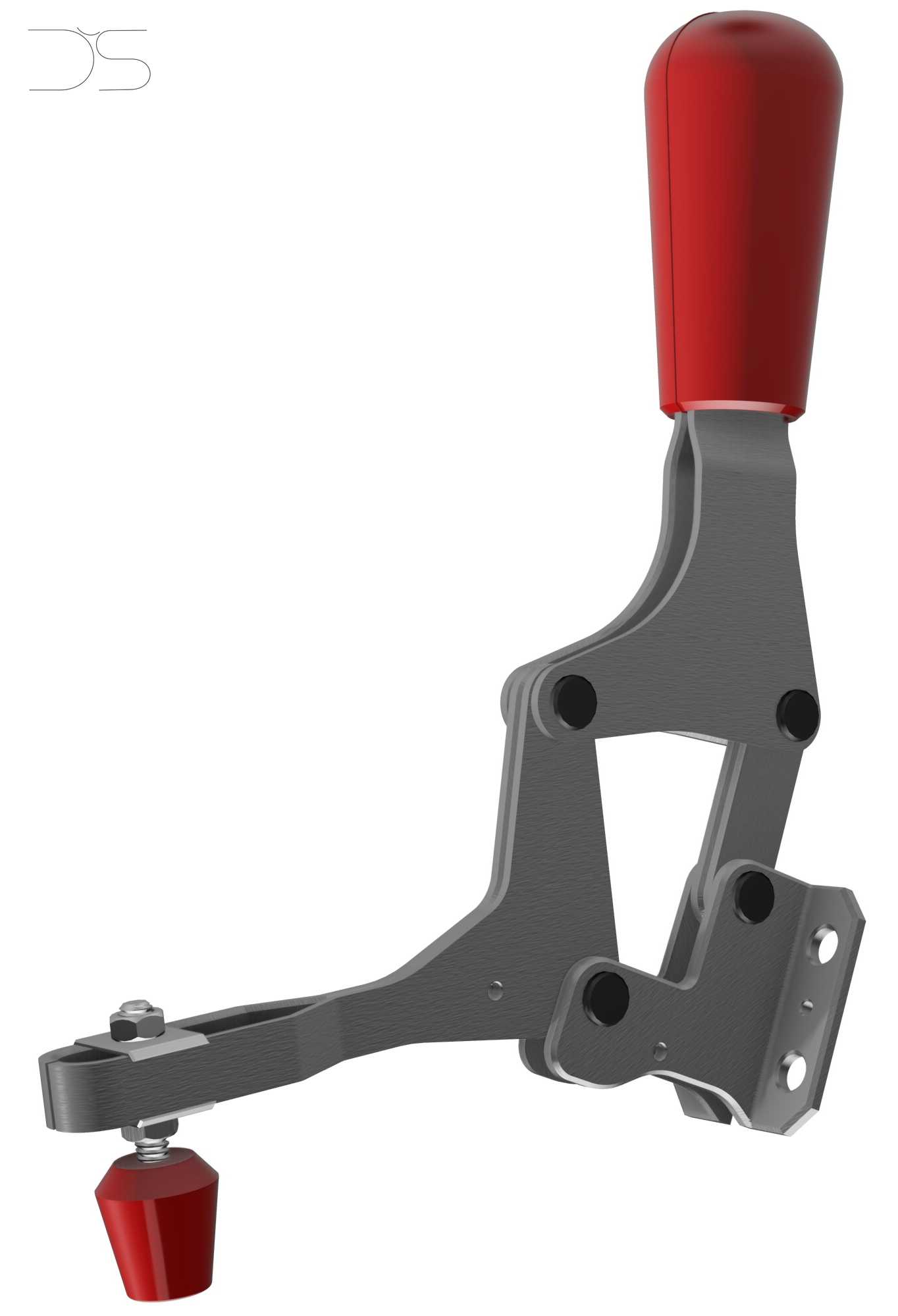

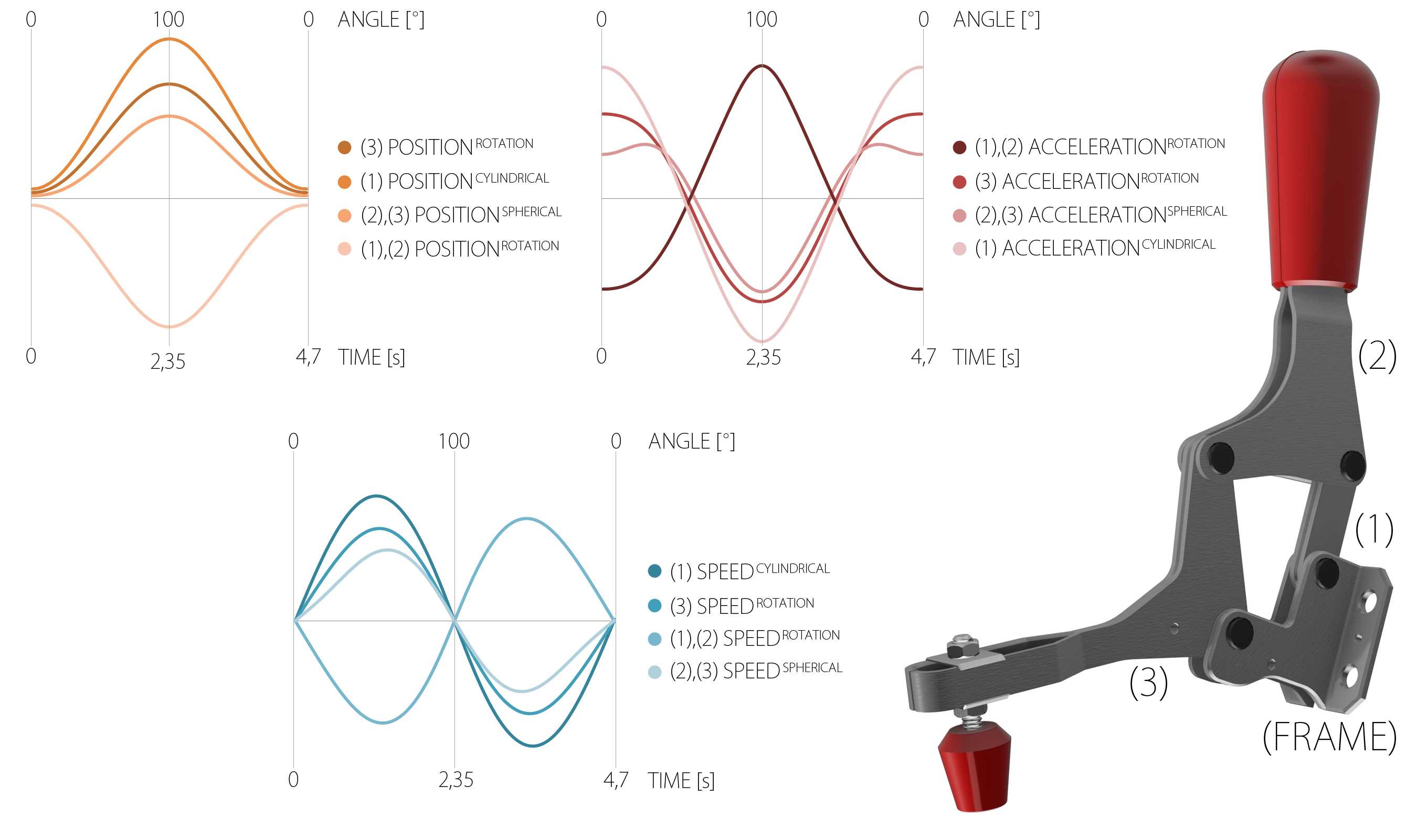

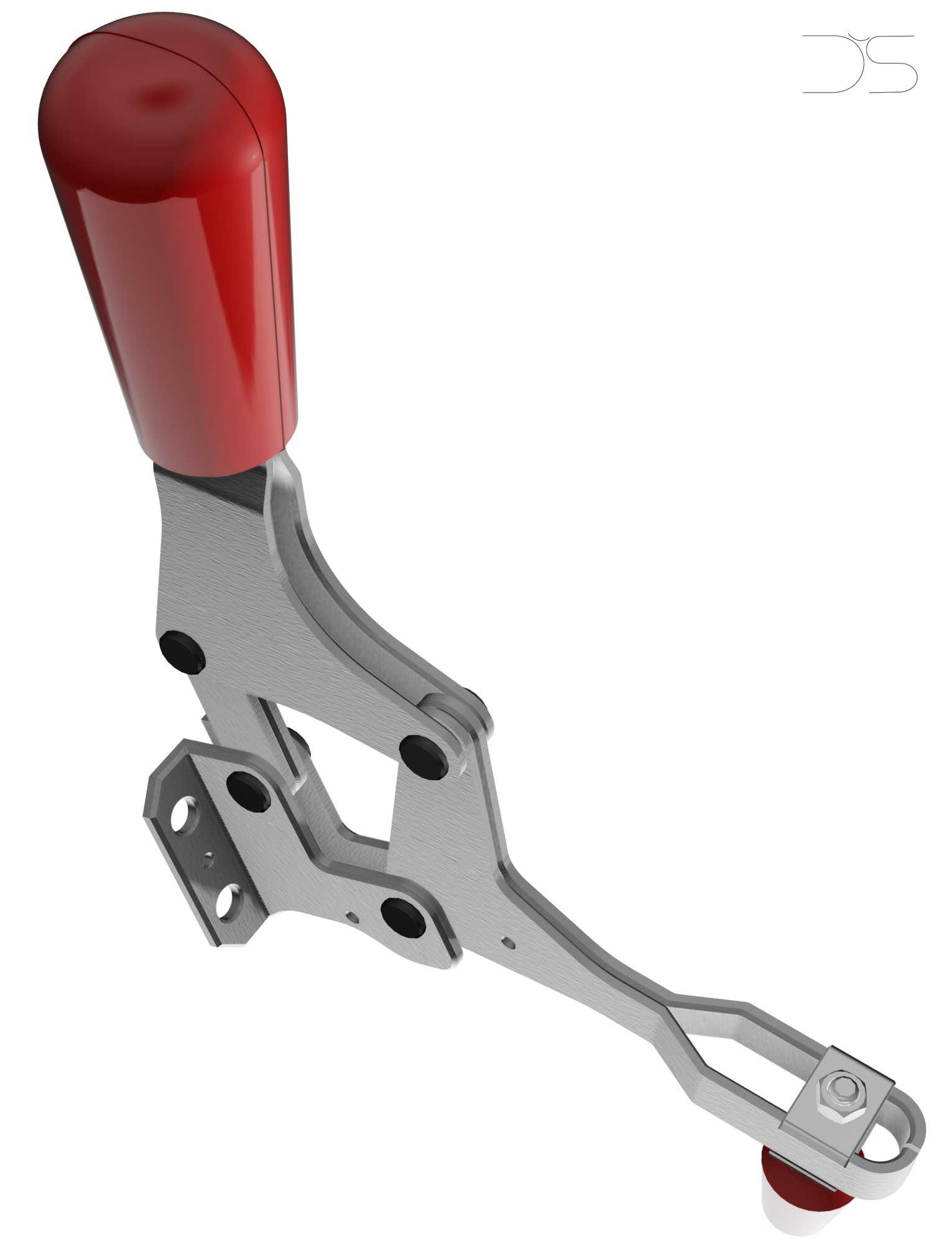

从功能特性来看，该锁紧钳采用肘节式死点锁紧原理，当操作手柄扳动到锁紧位置时，机构连杆越过力学死点，即便承受较大的反向工件作用力，机构也不会自行松脱，能够持续提供稳定的夹紧力；解锁时仅需反向扳动手柄，即可快速释放压紧端，操作全程单手即可完成，无需额外借助扳手等辅助工具。配套的运动仿真完整还原了机构各铰接点的运动轨迹、角度变化、速度与加速度特性，能够直观看到手柄、连杆、压臂、机架四个核心构件在开合全程的运动关系，验证机构在全行程内不存在运动干涉，锁紧位置的力学自锁特性可靠，开合过程无卡滞、无死点外的锁止风险。

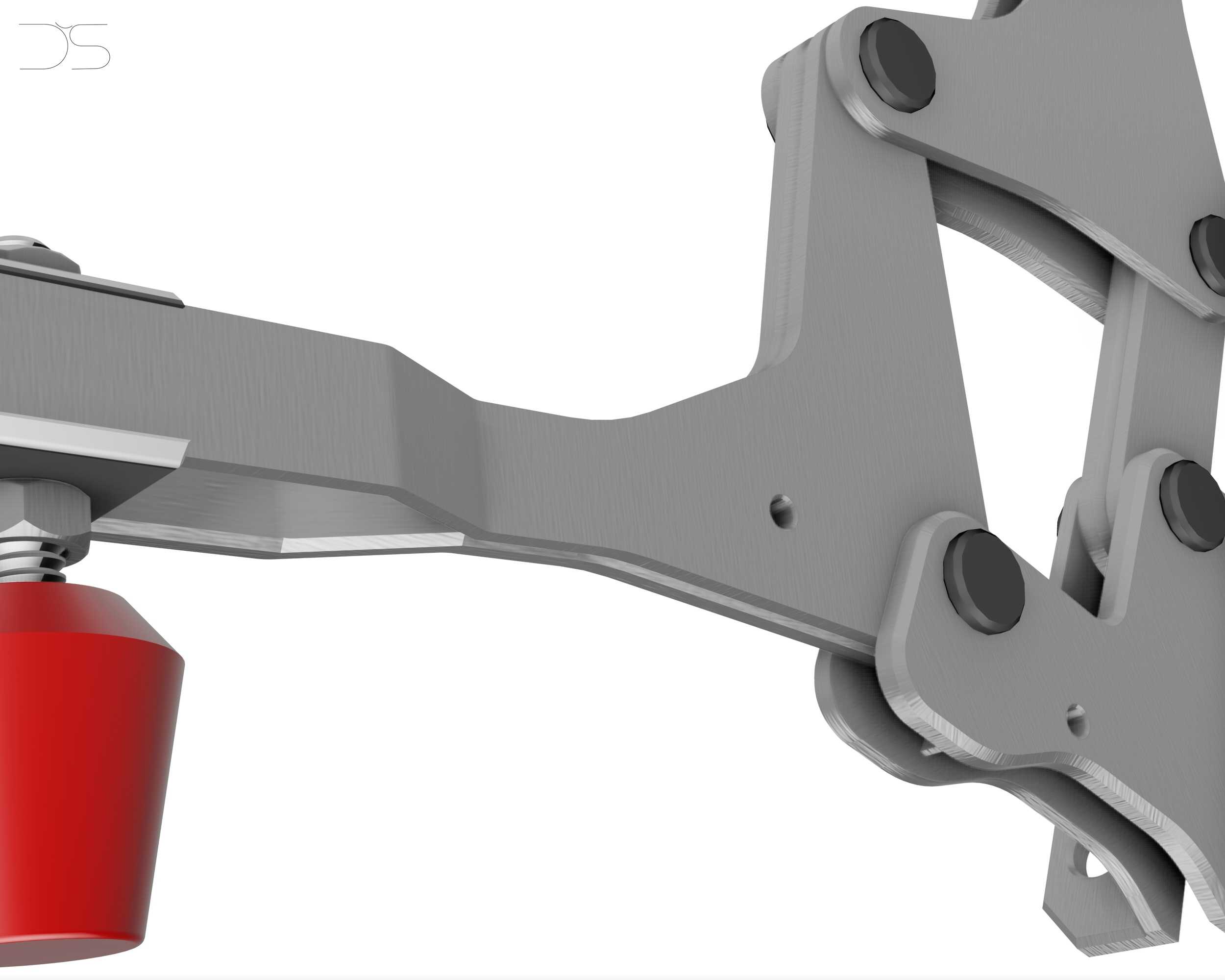

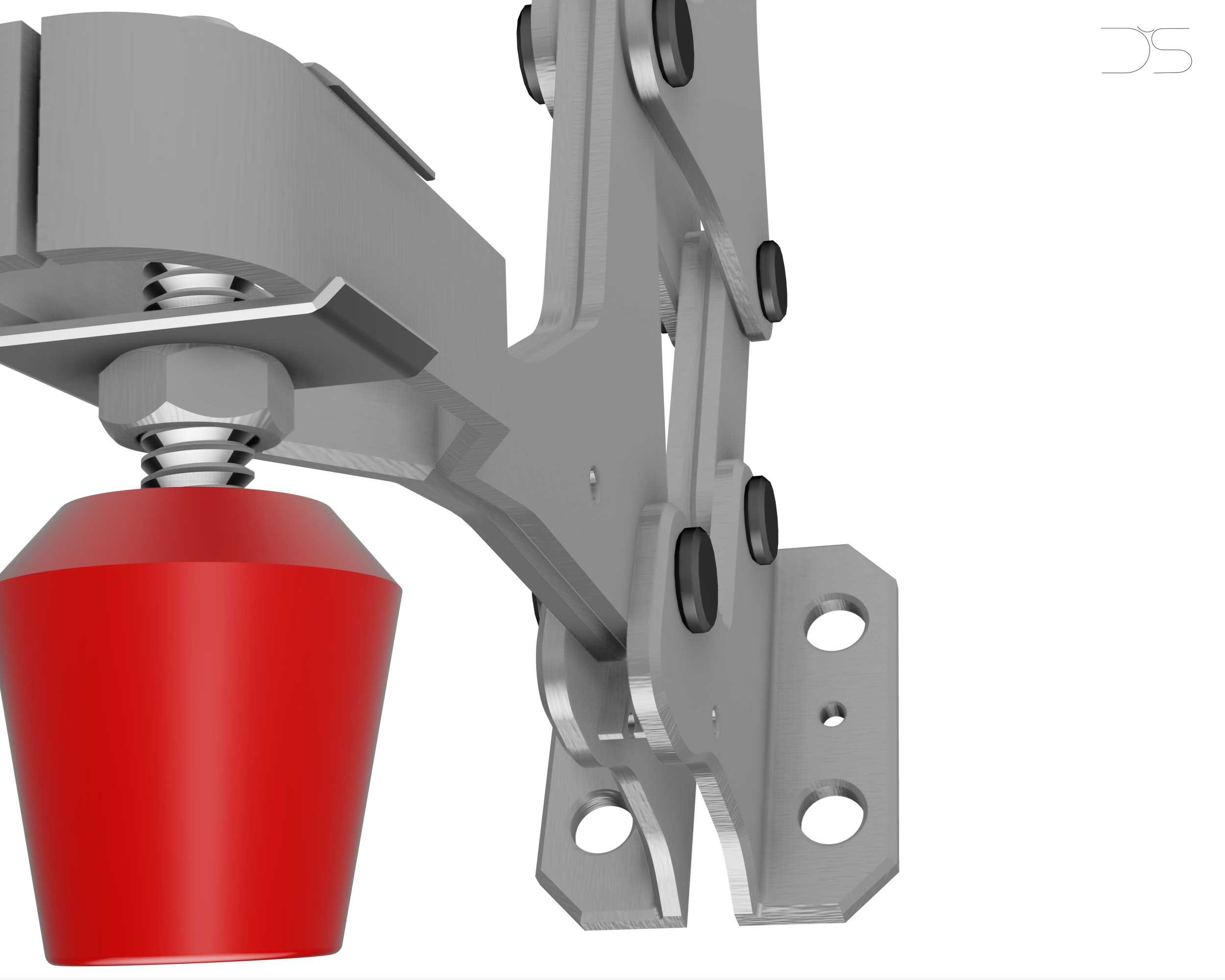

设计过程中，首先围绕操作人机工程学确定了手柄的长度与握持角度，保证操作人员扳动手柄时施力顺畅，握持段采用符合手部轮廓的曲面造型，降低长时间反复操作的手部疲劳；压臂末端的压头采用可调节结构，能够根据被夹持工件的高度调整压接位置，适配不同厚度工件的装夹需求，压头接触端面采用柔性防滑设计，避免压伤工件表面同时提升夹持摩擦力。安装边界上，机架部分预留了标准化的螺栓安装孔位，可直接通过螺栓固定在带T型槽的工作台或专用工装基板上，整体结构紧凑，安装后占用工作台面空间小，压臂的开合行程经过优化，既保证足够的工件取放空间，又不会因行程过大导致操作效率降低。各铰接转动副均预留了合理的配合间隙，既保证转动灵活，又避免间隙过大导致的夹紧精度损失，整体结构受力路径经过优化，锁紧状态下主要受力构件的应力分布均匀，能够承受长期反复的夹紧载荷而不出现结构变形，适配车间多班次高频次的使用需求。
