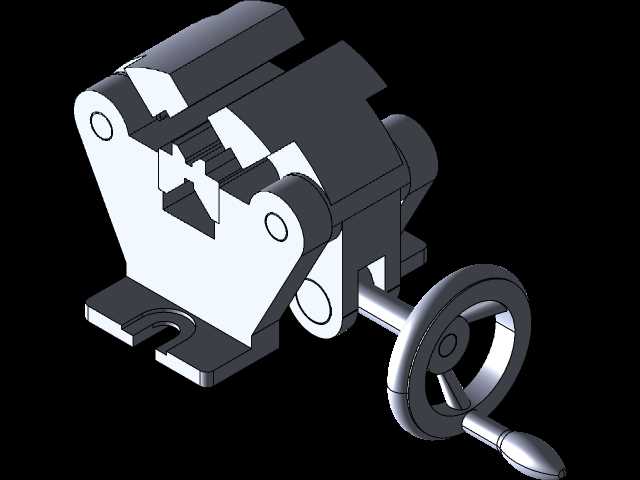

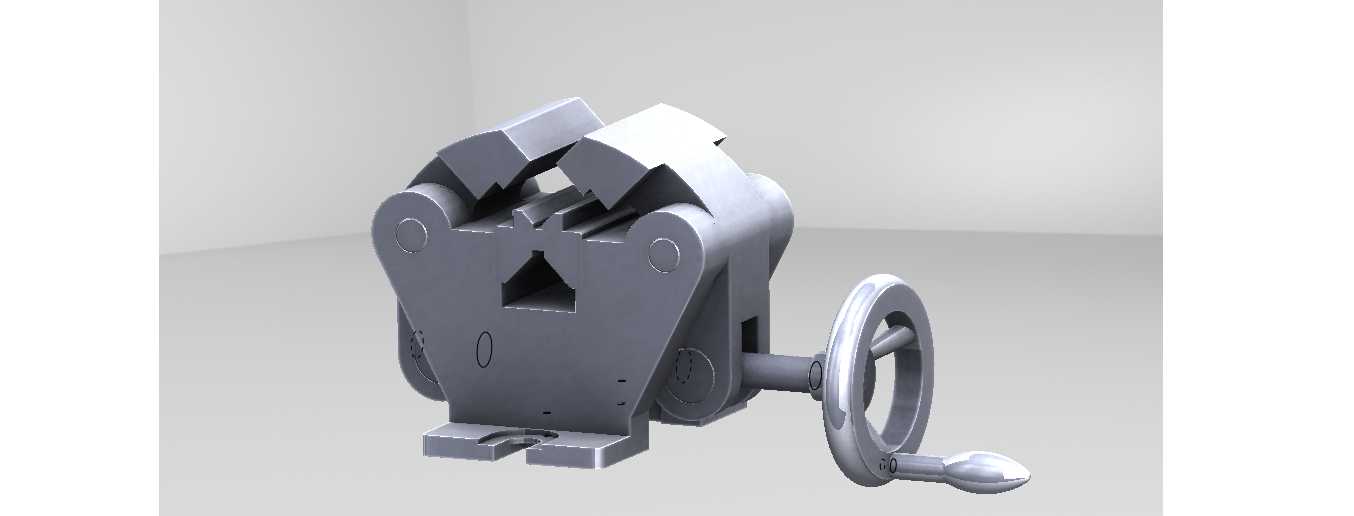

定心式机械虎钳工装夹具结构

这款定心式机械虎钳是机加工场景中常用的定位夹紧工装，主要应用于普通铣床、磨床、钻床及轻型加工中心的工件装夹环节，尤其适配轴类、套类、对称结构异形件的定心装夹需求，能够在批量零件加工中保证工件的中心定位精度，减少装夹找正的辅助时间，提升中小型零件加工的一致性与生产效率。

从实际用途来看，该虎钳区别于普通平口钳的核心功能是实现工件的自动定心夹紧，在转动侧方手轮时，两组钳口会同步向中心对称移动，既可以对圆形、正多边形等对称截面工件实现中心定位夹紧，也可通过更换适配钳口，完成不规则对称零件的装夹，避免普通平口钳装夹时需要反复打表找正中心的繁琐操作，在小批量多品种的机加工车间、工装维修工位、职业院校实训教学场景中都有广泛的使用空间。

在功能特性设计上，该虎钳采用内置的对称传动结构，通过内部的螺旋传动副带动两侧钳体同步位移，传动过程平稳无卡滞，手轮末端设计有球形握柄，操作时施力方便，夹紧力传递均匀，可避免装夹时工件出现中心偏移；钳体采用整体式铸铁基座设计，底部预留标准的安装槽与定位键槽，能够快速匹配机床工作台的T型槽安装基准，保证虎钳安装后与机床进给方向的平行度与垂直度要求。钳口部位设计有可更换的装夹卡口，既可以适配圆柱形工件的V型定位面，也可更换为平钳口装夹方形工件，拓展了工装的适用范围。

设计思路上，这款虎钳优先保证定心精度与结构刚性，整体结构紧凑无冗余部件，传动部件全部内置在钳体内部，可避免加工过程中的切屑、切削液进入传动间隙造成的卡滞磨损，延长工装的使用寿命；外形尺寸适配中小型机床的工作台安装边界，整体宽度控制在常规工作台T型槽间距范围内，安装时不需要额外加装过渡垫板，钳体高度符合机加工时刀具的行程范围，不会出现装夹后刀具行程不足的问题；基座底部的安装缺口采用对称式设计，既可以通过螺栓正向固定在工作台面上，也可根据加工需求侧向安装，满足特殊角度零件的加工装夹需求。
