22寸优派电阻触摸高清显示器结构设计

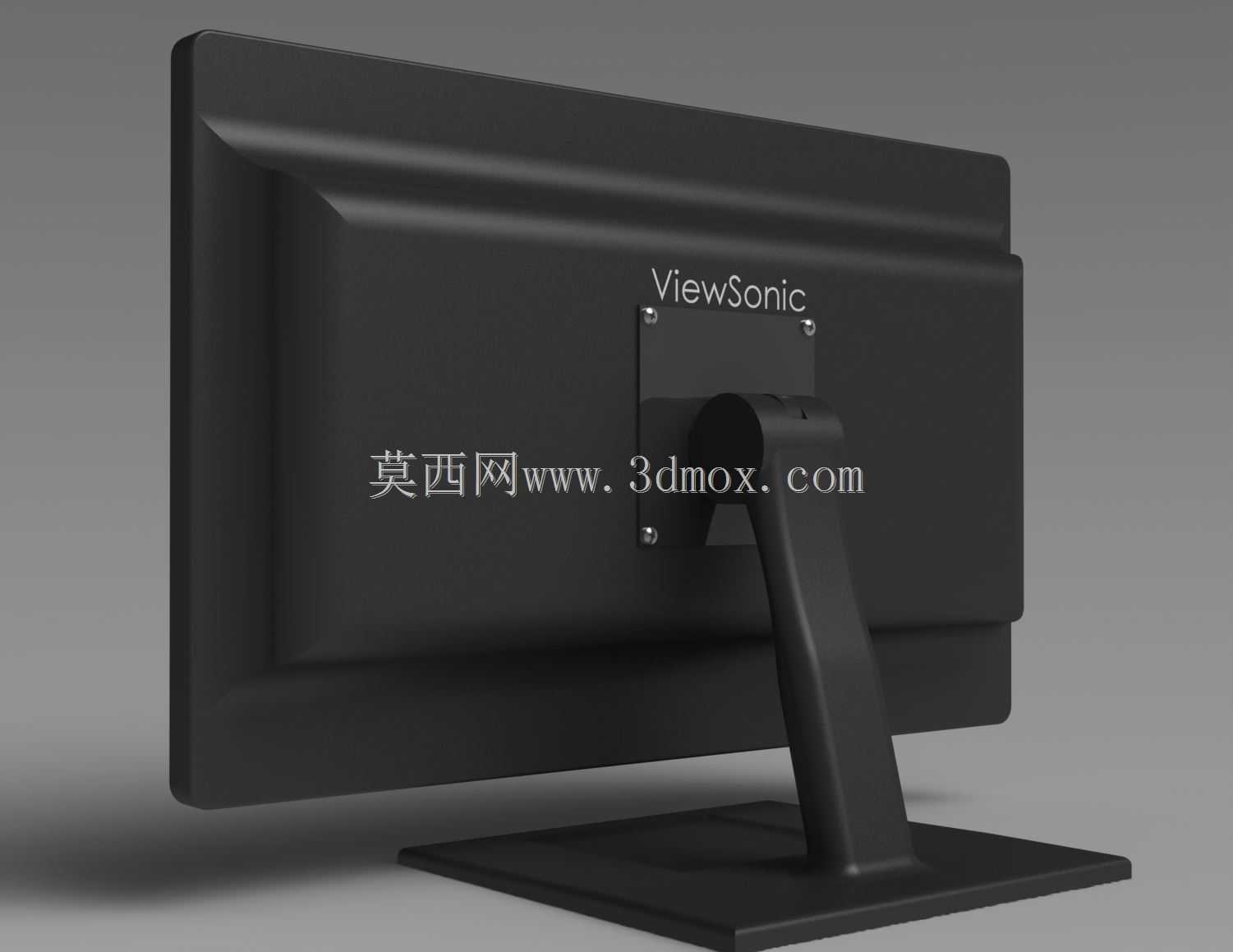

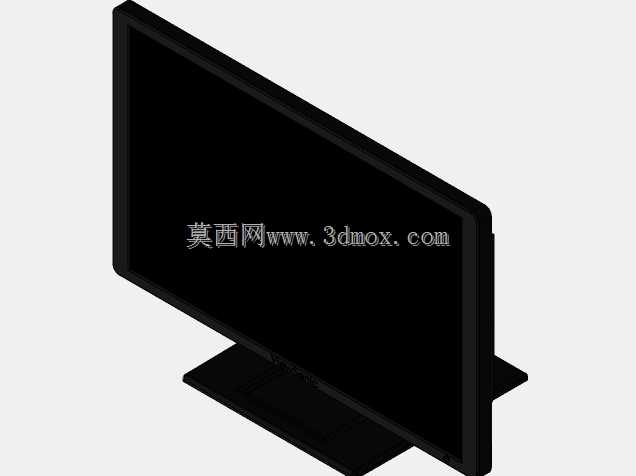

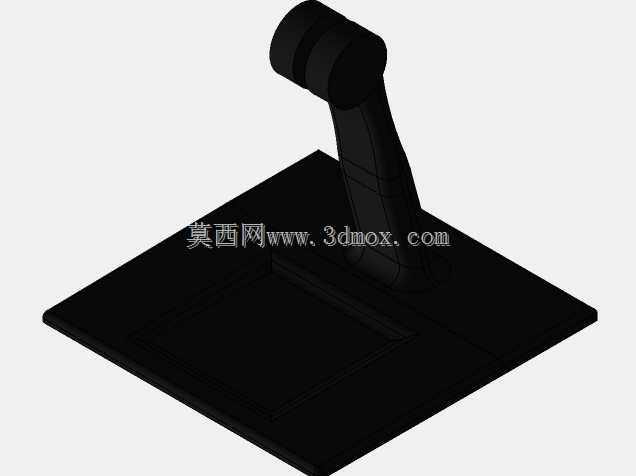

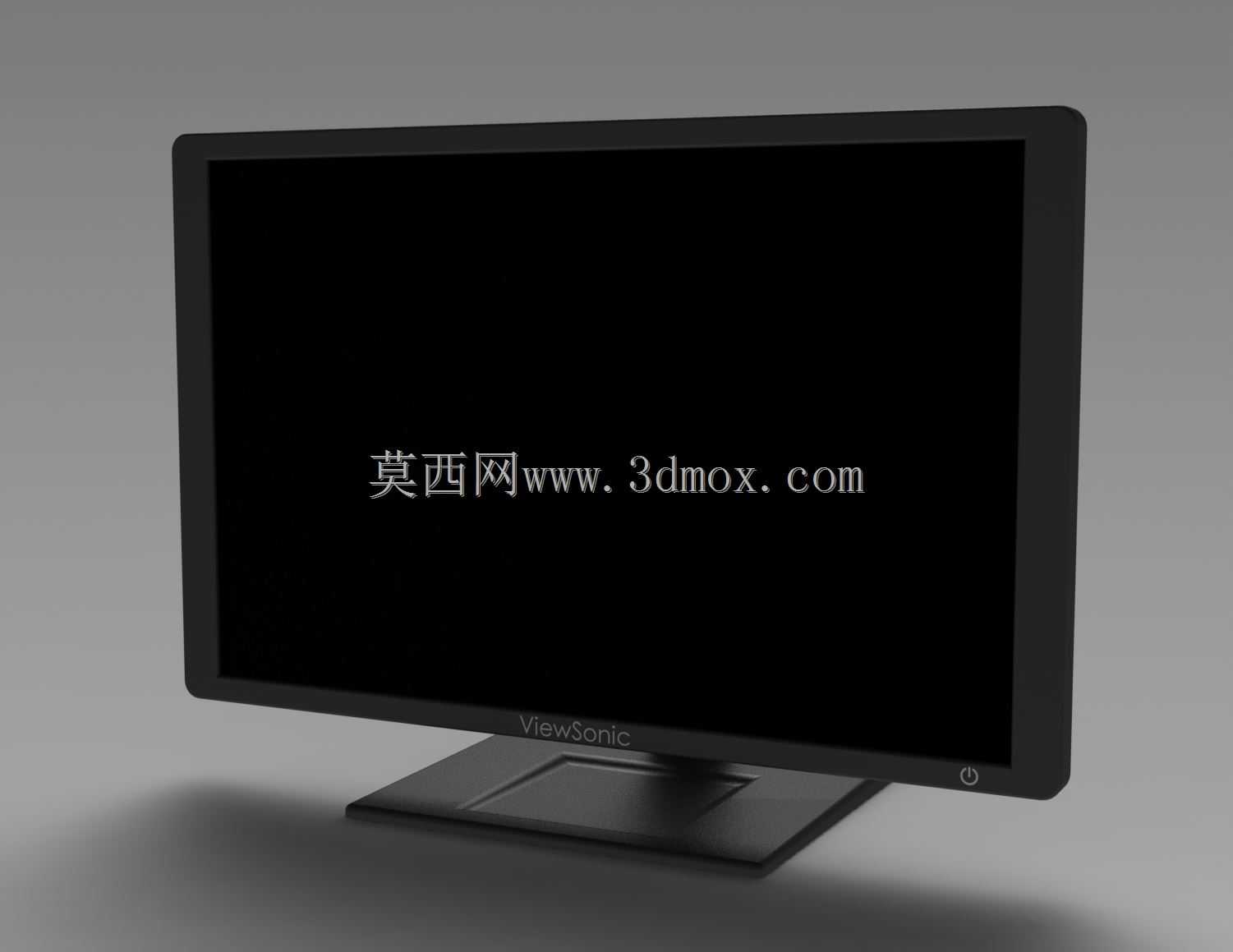

这款22寸电阻触摸显示器的三维结构设计，围绕商用桌面交互终端的实际使用需求展开，可广泛应用于工业工位操作终端、零售收银交互界面、公共服务自助查询终端、医疗设备配套显示单元等场景，适配需要精准触控输入、长时间稳定运行的使用环境。从实际用途来看，该设备兼顾高清画面显示与电阻式触控输入功能，相比普通民用显示器，电阻触摸技术可支持戴手套操作、硬物点按输入，适配工业生产车间、户外自助终端等复杂操作场景，避免电容屏在特殊环境下触控失灵的问题。在功能特性设计上，这款显示器采用窄边框宽屏比例设计，屏幕可视区域为21.5英寸，支持全高清分辨率输出，屏幕下方集成实体电源按键，操作反馈清晰，底座采用稳重的方形承托结构，可调整屏幕俯仰角度，满足不同坐姿、不同安装高度下的观看视角需求，背部预留标准壁挂安装孔位，既可以放置在桌面使用，也可以适配标准壁挂支架安装在墙面、设备机柜上，拓展不同场景的安装适配性。设计思路上，整体外壳采用高强度ABS注塑结构，屏幕边框做了微弧过渡处理，避免尖锐棱角带来的磕碰风险，屏幕与边框的贴合处做了密封挡边设计，可阻挡日常使用中的灰尘、少量泼溅液体进入机身内部，提升设备在复杂环境下的耐用性；底座与屏幕支架的连接部位采用阻尼转轴结构，调整角度时可稳定停留在任意俯仰位置，不会出现屏幕下垂、晃动的问题；机身背部的散热区域采用隐藏式格栅设计，既保证内部驱动电路板的散热通风，又避免大开口格栅容易进灰、落入杂物的问题。从外形尺寸与安装边界来看，这款显示器整体宽度控制在520mm以内，高度含底座为390mm左右，机身厚度最薄处为35mm，底座前后纵深为200mm，桌面放置时占用的台面空间较小，不会过多挤占工位的操作区域；壁挂安装时，背部的安装孔位符合通用VESA安装标准，可适配市面上绝大多数标准显示器壁挂支架、悬臂支架，安装时屏幕背部距离墙面的最小间隙为10mm，预留足够的空间走电源线、信号线，避免线材挤压弯折。接口区域布置在机身背部下方，插拔线材时不需要挪动屏幕位置，日常维护操作更加便捷，整体结构设计兼顾了桌面放置与壁挂安装的双重需求，外壳的拼接缝隙控制均匀，既保证装配精度，也方便后期维修时的拆装操作。
