KippZonenCMP11日射强度计结构设计

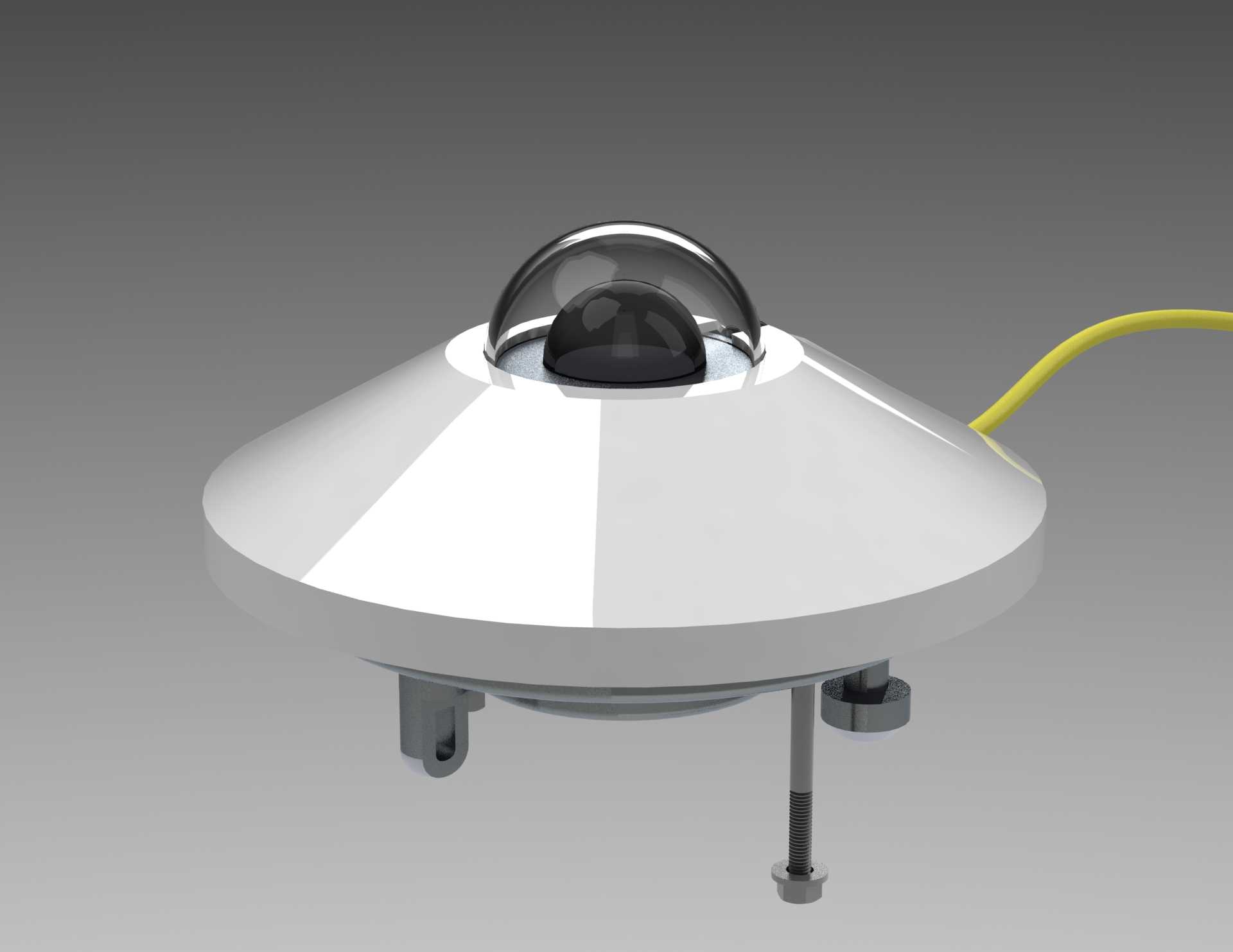

　　做光伏电站前期踏勘、气象站观测场布设的时候，总绕不开总辐射表的选型，这款CMP11是很多一级辐射观测站点的标配设备，建模的时候特意把现场安装容易踩坑的结构细节都还原了，不是那种只做个外观的示意模型。先从实际使用场景说，这类设备常装在光伏场区的倾角支架上、气象观测场的1.5米立柱顶端，还有建筑屋面的太阳辐射监测点，周边不能有遮挡，所以模型里特意把安装支脚的调节范围做了准确定义，三个支脚的调节螺杆行程留足了±15度的倾角调整空间，不管是水平安装对准天顶，还是贴合光伏组件倾角做同平面辐射监测，都能通过支脚的螺母锁紧固定，不会出现现场安装时调平范围不够的问题。设备核心的感应元件在双层玻璃罩下方，

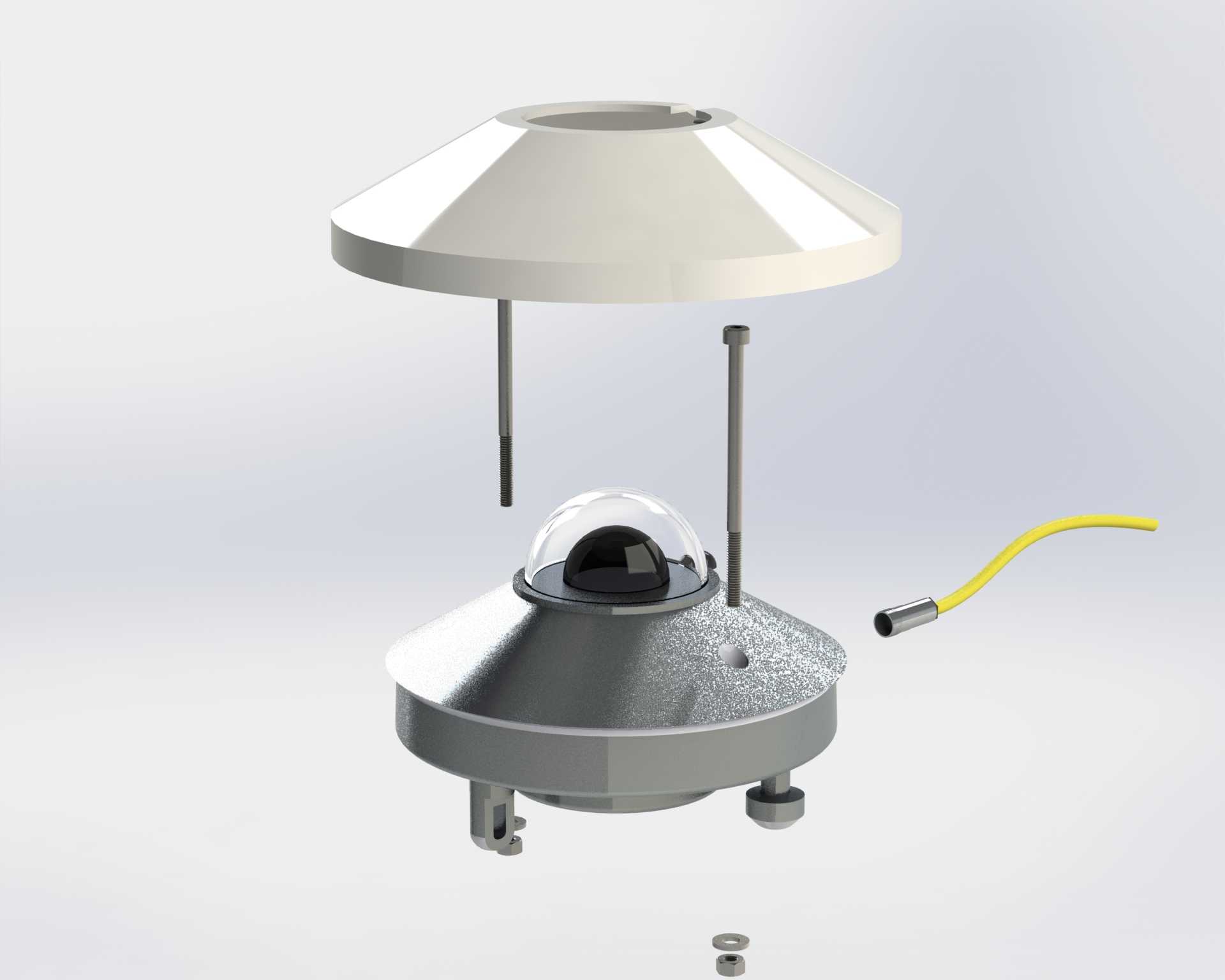

　　建模的时候把玻璃罩的圆弧曲率做了和实物一致的处理，这个弧度不是随便画的，要保证太阳高度角从0度到90度变化时，入射光线的折射误差控制在国标要求范围内，玻璃罩和下方金属壳体的密封槽也做了细节还原，实际使用中这个位置要靠密封圈阻挡雨水、沙尘进入，避免内部的热电堆元件受潮漂移，很多廉价辐射表用个一两年数据不准，大多是密封结构没做好进了潮气。再看外形的边界尺寸，整个设备的圆盘主体直径是150mm左右，玻璃罩最高点距离安装基准面的高度是102mm，这个尺寸在做支架设计的时候要提前留好安装空间，尤其是多个辐射传感器并排安装的时候，要避免相邻设备的阴影投到感应面上，按照气象观测规范，两个同类型辐射表的间距至少要大于设备高度的4倍，建模时把这些安装边界都做了明确的基准参考，方便做系统集成的工程师直接调取尺寸做布点设计。侧面引出的信号线缆做了防折弯的护套结构，实际现场布线的时候，线缆要留一定的冗余弯度，不能硬拉着线缆受力，不然时间长了线缆根部断裂会导致信号中断，模型里的线缆出口位置做了和实物一致的防水格兰头结构，这个细节很多建模者容易忽略，但实际安装时格兰头的锁紧扭矩、线缆外径匹配都是影响野外长期运行可靠性的关键点。设备顶部的白色圆盘罩是做了防辐射涂层的，建模的时候把罩体的倾斜角度做了准确还原，这个角度是为了让落在罩体上的雨水、露水能快速流走，不会在表面积水形成透镜效应影响测量精度，同时白色涂层能反射太阳直射辐射，

　　避免罩体本身温度过高和内部感应元件形成温差带来测量误差。底部的安装接口除了三个可调支脚，中间还有一个标准的螺纹安装孔，适配市面上通用的气象传感器安装立柱，不管是用横臂装还是立杆直装，都能找到对应的固定点位，不用额外做转接件。从设计思路上来说，这类测量设备的结构优先级永远是测量可靠性优先于外观，所有的外形设计都是为了保证感应元件能准确接收到入射的太阳辐射，同时最大程度降低环境因素带来的干扰，比如风大的时候设备不能有明显晃动，所以三个支脚的固定点做了三角形排布，稳定性比单柱固定好很多，即使在沿海大风地区安装，也不会因为风振导致设备倾斜影响测量数据。还有玻璃罩的上方没有任何遮挡结构，哪怕是固定螺丝都做了下沉处理，

　　避免在太阳高度角低的时候在感应面投下阴影，这个细节在建模的时候特意核对了实物的结构，把所有可能产生阴影的凸起结构都做了位置规避，保证感应面的视场角达到180度，符合总辐射表的观测要求。实际做项目选型的时候，很多工程师只看参数表的灵敏度、响应时间，往往忽略安装结构的适配性，这个模型把所有安装相关的配合尺寸、结构细节都做了1:1还原，不管是做气象监测系统的集成设计，还是做传感器安装支架的结构校核，都能直接调取模型做装配验证，不用再反复核对样本上的二维尺寸，避免出现安装孔位不对、调节行程不够这类现场施工才发现的问题。另外模型里也还原了设备的水平泡安装位置，就在圆盘主体的边缘位置，现场安装的时候可以直接通过水平泡快速调平，不用额外携带水平仪找正，这个小结构对现场施工的效率提升很明显，建模的时候把水平泡的安装槽、保护盖结构都做了细节处理，和实物的装配关系完全一致。
