HC-SR04超声波测距模块SG90舵机适配外壳

　　在小型移动机器人、STEM教学实训装置、桌面级智能避障小车这类轻量化机电项目里，传感器与执行器的集成安装一直是结构设计阶段容易被忽略、却直接影响整机调试效率的环节。HC-SR04作为普及度极高的超声波测距模块，搭配SG90微型舵机构成可旋转扫描避障单元的方案，被大量入门级智能硬件项目采用，但多数项目里两个部件采用零散扎带、热熔胶临时固定的方式，不仅测距角度容易因震动偏移，长期使用还会出现模块松动、接线拉扯断裂的问题，这款适配外壳正是针对这类场景的结构痛点完成的设计。

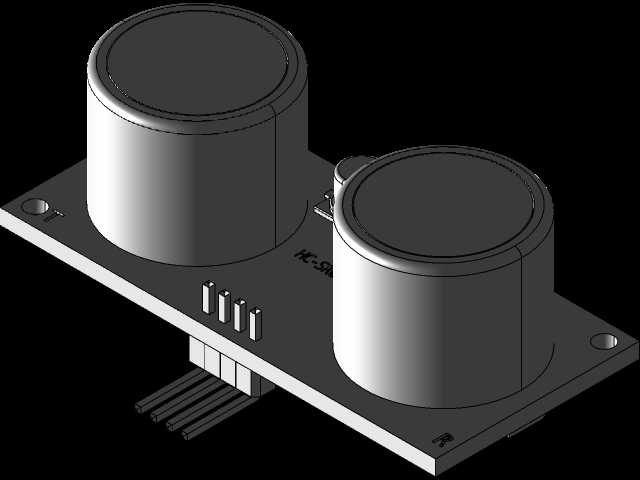

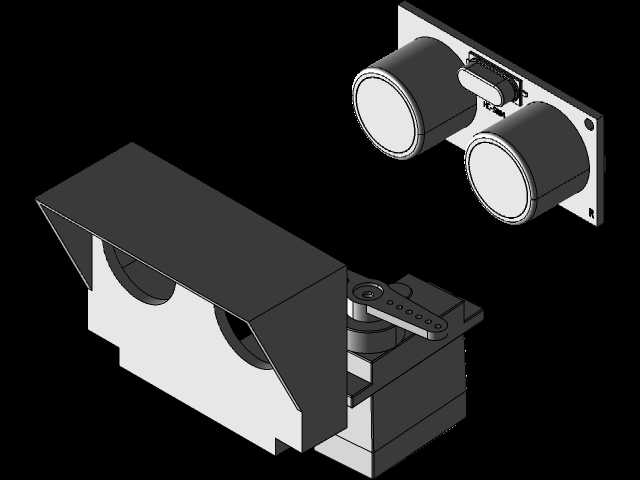

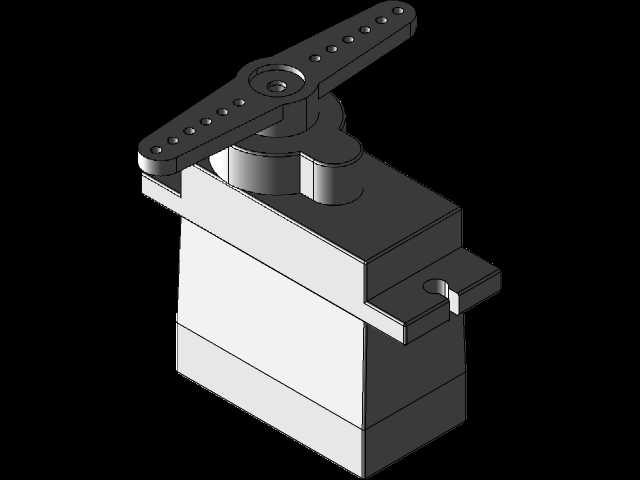

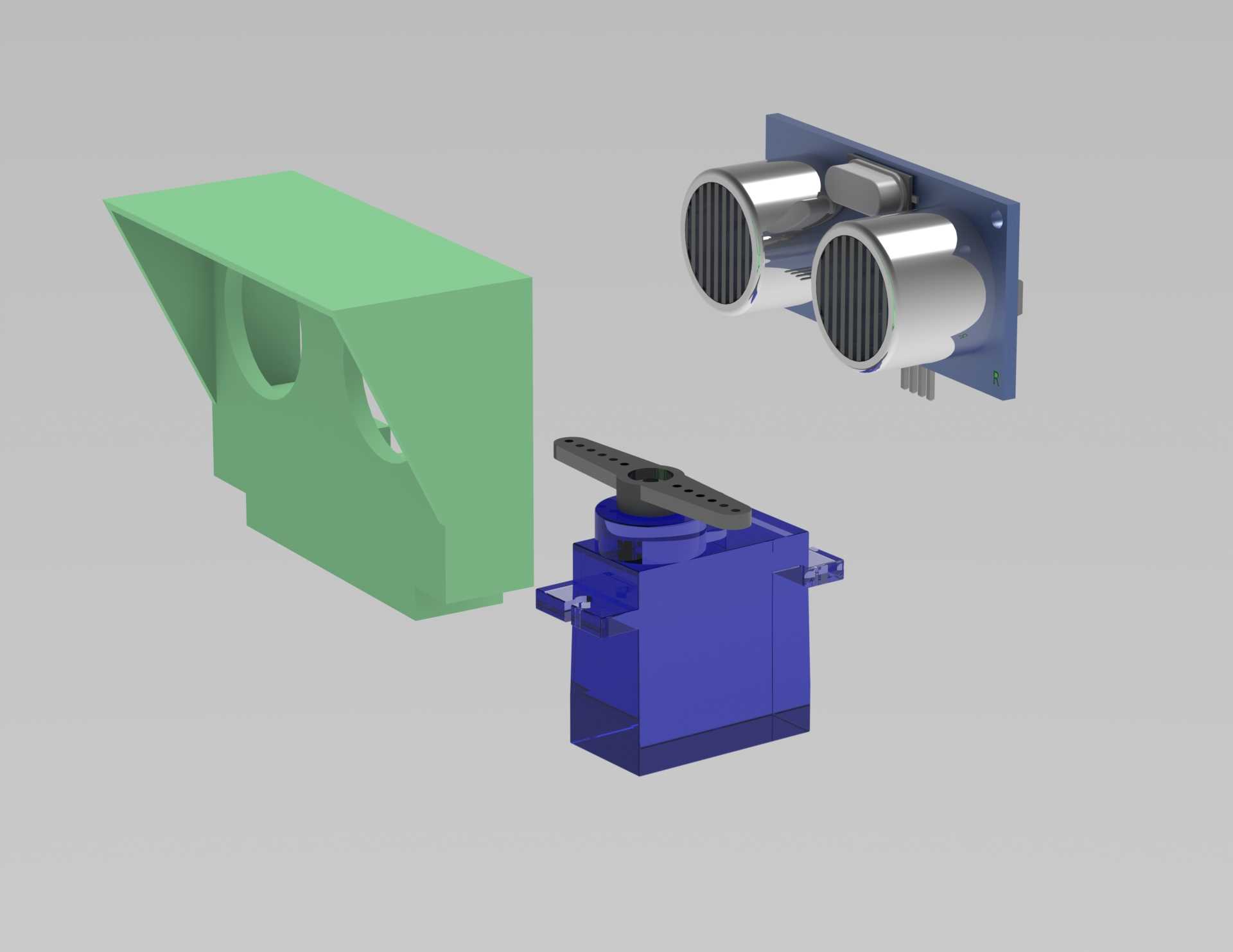

　　从实际使用需求出发，外壳上半部分的腔体完全匹配HC-SR04模块的安装边界，两个圆形开孔精准对准模块的超声波收发探头，开孔边缘做了微凸的限位挡边，模块装入后不会出现前后窜动，探头端面与外壳外表面基本齐平，不会因为外壳遮挡造成超声波波束的反射干扰，测距盲区不会因为加装外壳出现额外扩大。腔体内部预留了2mm的走线空间，模块的四个引脚可以顺着腔体侧壁的线槽引出，不会被上盖压损线皮。下半部分的安装基座完全贴合SG90舵机的上部输出端轮廓，卡槽尺寸匹配舵机标准的十字输出轴定位，同时预留了舵机摇臂的固定螺丝过孔，安装时只需要将舵机摇臂先固定在外壳基座的卡槽内，再卡入舵机主体即可完成组装，不需要额外设计转接支架，整体装配公差控制在0.15mm以内，既不会因为间隙过大出现转动旷量，也不会因为过盈量太大造成装配困难。

　　设计过程中特意将外壳上部的探头安装面做了15度的前倾倾角，这个角度是经过多轮实测试验确定的：当舵机带动外壳水平转动扫描时，前倾的探头可以同时覆盖小车行进方向的前方与近地面区域，避免出现贴近地面的低矮障碍物漏检的问题，同时不会因为倾角过大接收到地面反射的杂波造成测距数值跳变。外壳的侧壁厚度统一设置为1.8mm，既满足3D打印时的结构强度要求，不会因为舵机快速启停的惯性造成外壳变形，也尽可能控制了整体重量，整套外壳装配完成后总重量不到8g，不会给SG90舵机带来额外的负载负担，不会出现舵机转动失步、扫描角度不准的问题。

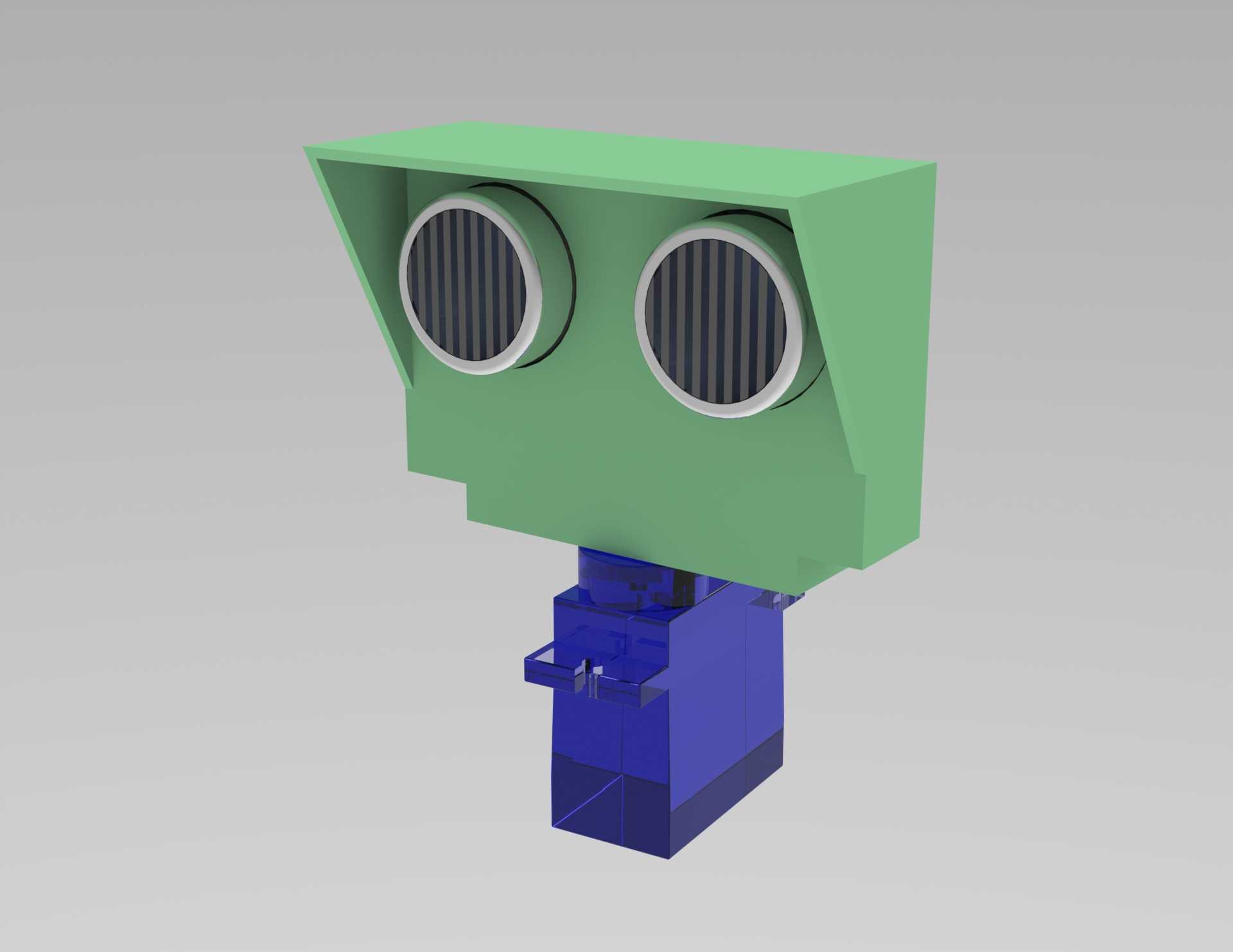

　　安装边界方面，整套外壳装配完成后的整体外轮廓尺寸为42mm宽、38mm深、45mm高，安装到小型智能小车上时，只需要在小车顶板预留一个12mm见方的舵机安装孔，将舵机主体从顶板下方穿入固定，外壳部分位于顶板上方，整体突出高度不会遮挡小车顶部其他传感器的安装空间，转动扫描时的旋转半径为24mm，只要周边30mm范围内没有高出安装面10mm以上的结构件，就不会出现转动干涉的问题。外壳的左右两侧没有设计多余的凸起结构，当舵机转动到左右极限位置时，外壳边缘不会剐蹭到小车的侧板或者走线。

　　针对教学实训场景的使用特点，外壳没有设计复杂的卡扣结构，模块装入后可以通过侧面的两个M2自攻螺丝完成紧固，学生在实训过程中可以快速完成拆装，更换故障模块或者调整接线时不需要破坏外壳结构，重复拆装多次也不会出现连接松动的问题。外壳表面没有多余的装饰纹理，既降低了3D打印的支撑需求，打印时不需要添加额外的支撑结构，打印完成后只需要简单去除毛边即可使用，也避免了纹理缝隙积存灰尘影响传感器灵敏度的问题。在实际避障测试中，装配这款外壳后的测距模块，在2cm到400cm的有效测距范围内，数值稳定性与裸模块基本一致，舵机带动模块做0到180度往复扫描时，模块固定牢固，没有出现角度偏移，连续运行72小时后没有出现结构松动、接线断裂的情况，完全满足小型机器人项目、教学实训装置的长期使用要求。
