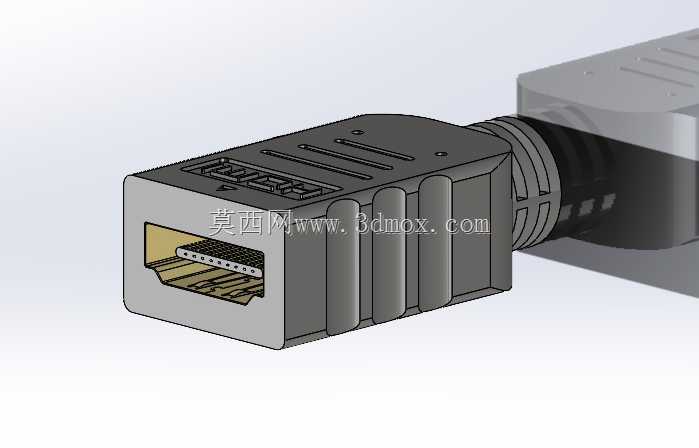

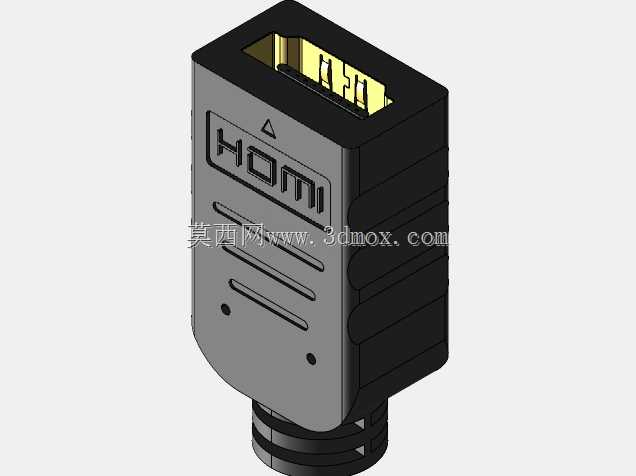

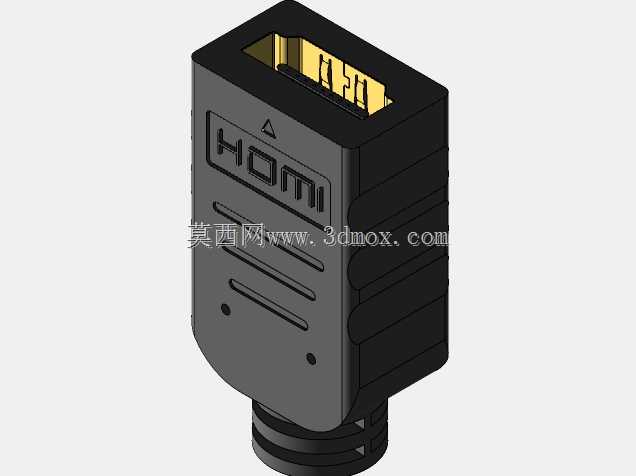

标准HDMI母端接口插头结构设计

这款HDMI母端插头是音视频信号传输链路中核心的接插组件，广泛应用在各类需要高清信号输入输出的电子设备场景中，覆盖家庭影音设备搭建、办公会议显示系统部署、工业显示终端接线、投影工程布线等多个领域，作为信号链路的母端对接节点，它承担着与公端插头稳固咬合、保障高清音视频信号无损耗稳定传输的核心作用，是各类带HDMI接口的显示设备、信号处理设备、播放设备实现信号互联互通的关键配套部件。在功能特性设计上，这款母端插头充分考虑了日常频繁插拔的使用需求，接口内部的接触端子采用规整的排布设计，每一路信号端子都做了对位校准，能够与公端插头的插针实现精准贴合，避免接触不良导致的信号闪断、画面花屏、音频缺失等常见接插故障；插头外侧的壳体做了多道防滑筋条设计，既能够提升插拔操作时的握持摩擦力，方便施工人员或用户快速完成对接操作，也能强化壳体的结构强度，降低外力挤压导致的壳体变形风险；尾部的线缆衔接处做了阶梯式的防弯折结构，能够缓冲线缆拉扯、弯折时的应力，避免线缆与插头衔接位置出现线芯断裂的问题，大幅提升接插件的整体使用寿命。设计过程中，这款母端插头完全遵循标准HDMI接口的尺寸规范做正向适配，整体外形尺寸控制在1.50英寸×0.77英寸×0.48英寸，所有尺寸单位均采用英制标注，能够与对应规格的公端插头实现无公差适配，安装边界上充分考虑了设备面板开孔、内部布线的空间需求，壳体的外部轮廓做了圆角过渡处理，既能够避免安装过程中尖锐边角划伤操作人员或设备内部线材，也能在紧凑的设备内部空间中减少与周边元器件的干涉，适配各类设备面板的嵌入式安装需求；接口内部的防呆结构设计能够从根源上避免公端反插的问题，用户无需反复确认插接方向即可快速完成对接，降低误操作导致的端子损坏概率。在实际应用场景中，这款母端插头既可以作为独立的接插件用于高清信号延长线的端接制作，也可以作为预装组件集成在投影仪、高清显示器、音视频矩阵、游戏主机、工业触控屏等设备的信号输入输出端口，能够稳定支持高清视频、多声道音频信号的同步传输，满足从家用娱乐到专业工程场景的各类高清信号连接需求，其规整的结构设计也能够适配自动化产线的批量组装要求，在生产环节可以快速完成焊接、壳体扣合、线缆压接等工序，兼顾了使用可靠性与生产装配的便捷性。
