标准HDMI公插头线缆连接组件结构设计

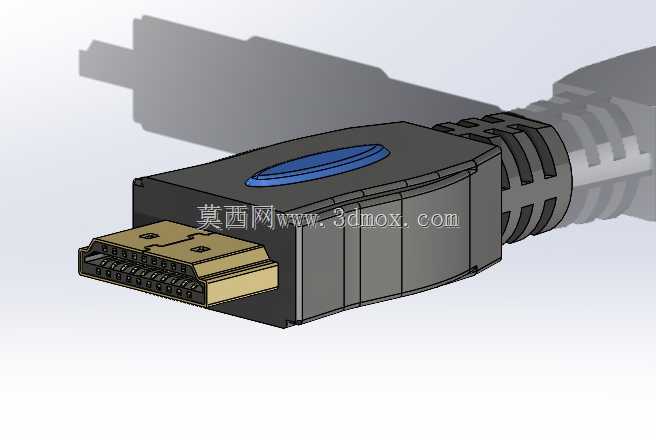

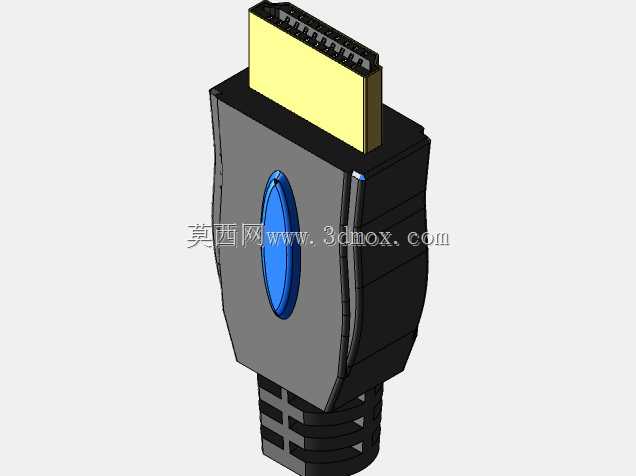

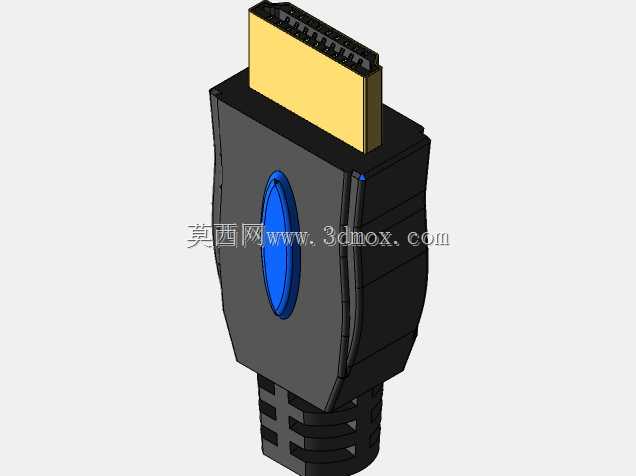

在日常消费电子、专业影音工程、工业设备信号传输场景中，HDMI接口是当前高清音视频信号传输的核心载体，公插头作为线缆端的核心连接部件，其结构设计直接决定了信号传输的稳定性、插拔耐用性与场景适配能力。这款标准HDMI公插头参照成熟商用线缆产品的结构进行三维建模还原，完整复现了公头金属插芯、绝缘基座、外壳防护结构、线缆尾端防弯折结构的全部细节，可用于接口适配结构验证、线缆组件装配模拟、周边配套结构设计参考等场景。从实际用途来看，该插头主要用于高清显示设备、播放设备、工控显示终端之间的未压缩高清音视频信号传输，能够同时承载视频与音频信号，避免多线缆布线的杂乱问题，广泛适配家庭影音系统、会议室投影设备、工业监控显示终端、电竞外设连接等各类需要高清信号传输的场景。在功能特性设计上，金属插芯部分严格遵循标准HDMI接口的针脚排布规则，金手指接触片的排布间距、伸出长度、倒角角度都按照实际量产产品的参数设置，保证插拔时的对位精准度与接触可靠性，插芯外围的金属屏蔽壳既能够实现插接时的结构定位，也可以屏蔽外界电磁信号对传输过程的干扰，避免画面出现闪屏、噪点、信号断连等问题。外壳部分采用分段式结构设计，握持区域做了贴合手指按压的弧度处理，表面设置的防滑凹陷结构方便用户插拔时施力，顶部的弹性卡扣结构在插头插入母座后能够自动卡合，防止使用过程中受外力拉扯导致插头松脱，需要拔出时按压卡扣即可顺利解锁，操作手感顺畅。线缆尾端的防弯折结构采用多道环形凹槽的阶梯设计，能够分散线缆弯折时的应力，避免线缆与插头衔接位置因反复弯折出现线芯断裂、外皮破损的问题，大幅提升线缆组件的整体使用寿命。在外形尺寸与安装边界上，该插头整体尺寸为1.96英寸×0.86英寸×0.49英寸，所有尺寸均以英寸为单位标注，插芯部分的伸出长度、外壳的外围宽度、尾端的线缆衔接直径都严格匹配标准接口的安装要求，在进行配套的设备面板开孔、设备接口周边结构设计、线缆布线空间预留时，可直接参考该模型的外轮廓尺寸设置避让空间，避免出现插头与周边结构干涉、无法完全插入母座的问题。建模过程中对各个零件的装配关系做了完整还原，金属插芯与绝缘基座的卡合结构、上下外壳的扣合定位、尾端防弯折套与外壳的衔接结构都清晰呈现，能够直观展示插头内部的零件配合逻辑，为同类接插件的结构优化、定制化改装提供直观的结构参考。
