标准USB-B型公头连接器结构设计

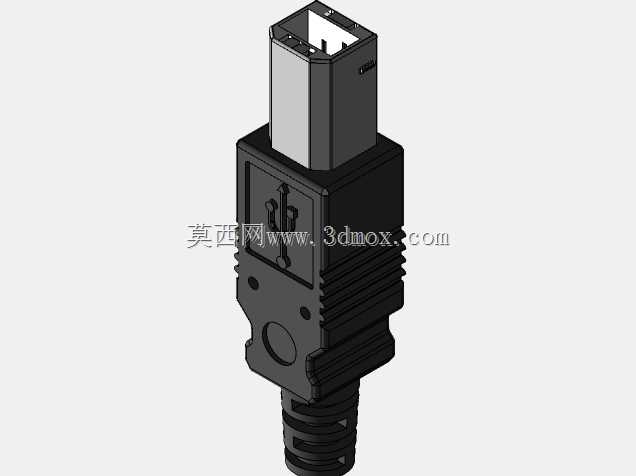

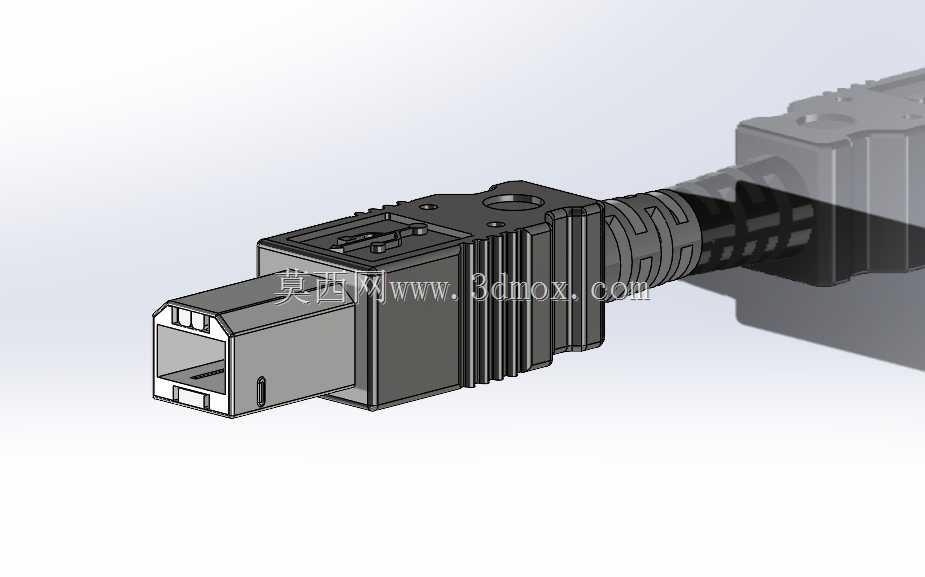

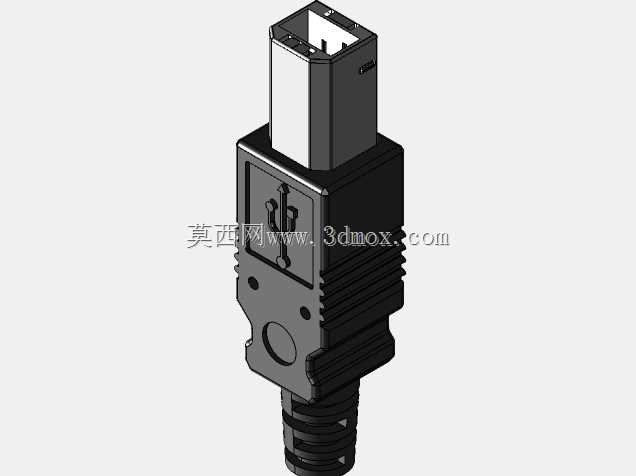

在工业控制、外设连接、数据传输领域，USB-B型公头是应用极为广泛的接口连接件，常见于打印机、扫描仪、工业数据采集模块、外置声卡、老式移动硬盘等设备的信号与供电连接场景，承担着设备端与线缆端之间稳定的物理连接与数据交互功能，是外设通讯链路中不可缺少的基础硬件部件。这款USB-B公头的设计完全遵循通用接口的物理规范，整体采用公端插合结构，前端为标准的方形插接口，内部设置有对应引脚的定位卡槽与防呆结构，能够避免插合过程中出现反插、错位的问题，插合后可实现稳固的机械咬合，降低日常使用中因拉扯、晃动导致的接触不良、断连等故障概率。公头尾部设计有阶梯式的线缆防弯折结构，也就是常见的网尾护套，该部位采用多段环形凹槽的柔性结构设计，能够在电缆反复弯折的场景下分散应力，避免线缆根部因长期弯折出现线芯断裂、外皮破损的问题，大幅提升线缆组件的使用寿命。主体外壳部分采用上下扣合的包覆式结构，既可以对内部的金属接触端子、绝缘基座形成可靠的物理防护，隔绝外界灰尘、水汽对接触部位的侵蚀，也能在装配过程中简化工艺，通过卡扣或者超声焊接即可完成壳体的固定，适配规模化的生产装配流程。从安装与适配边界来看，该公头的插合端尺寸严格遵循通用标准，插合端面的长宽尺寸匹配所有标准USB-B母座的接口尺寸，插合深度符合通用规范，能够与市面上所有合规的USB-B型母座实现顺畅插拔，不会出现尺寸偏差导致的插接过紧、松旷或者无法插入的问题。尾部的线缆夹持部位可适配常规线径的USB屏蔽电缆，装配时可通过内部的线卡固定线缆屏蔽层与抗拉线，进一步提升连接部位的抗拉扯能力。在设计过程中，充分考虑了日常使用的磨损问题，插合端的金属接触部位采用加厚的铜质基材设计，表面做耐磨镀层处理，能够承受上千次的反复插拔而不出现接触电阻过大的问题；外壳的棱角部位均做了小圆角过渡处理，既可以避免装配时划伤操作人员，也能减少插拔过程中对母座周边壳体的剐蹭。整体结构没有冗余的设计部件，所有结构特征都服务于连接稳定性、装配便捷性与使用寿命三大核心需求，完全适配各类需要USB-B接口连接的外设产品线缆端生产与组装场景，也可作为接口类零部件设计的参考结构，用于相关连接件的结构验证与装配模拟。
