100度开放隐藏式门窗铰链结构设计

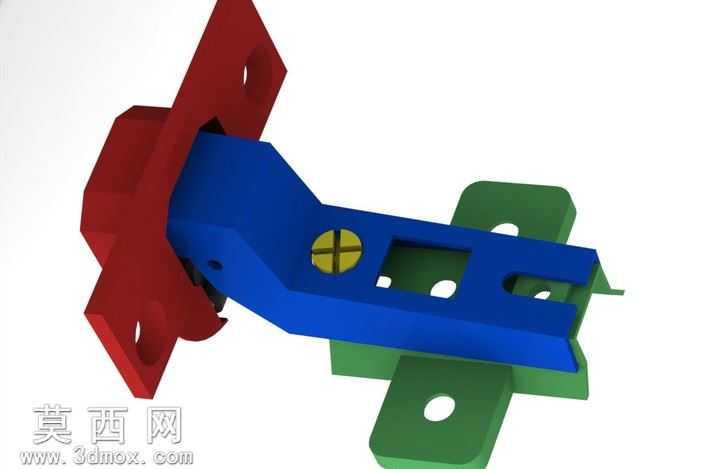

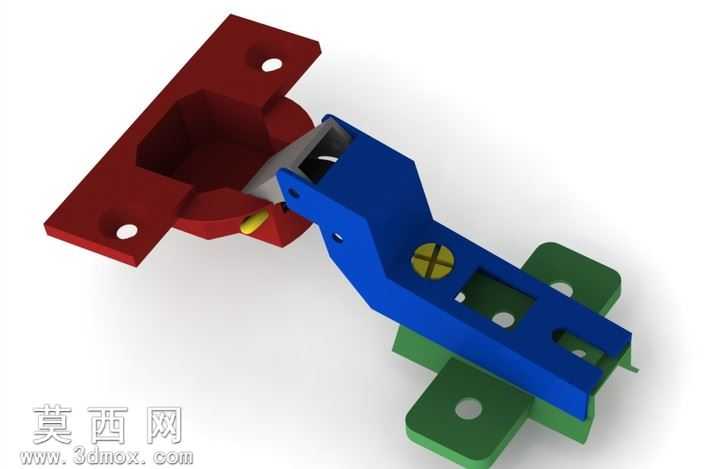

本作品为100°开放角度的隐藏式铰链三维建模作品，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先分别完成各个组成零件的独立建模，再按照实际装配约束关系完成总装配，确保各部件的运动干涉检查符合实际使用要求。建模阶段针对铰链的三个核心组成部分分别进行参数化设计：红色固定基座部分，根据安装场景的安装孔位要求，精准绘制带沉孔的安装耳结构，预留与柜体连接的螺丝过孔，基座内部设计有与活动臂配合的铰接腔体，腔体边缘做圆角过渡处理，避免应力集中同时减少开合过程中的摩擦卡顿；蓝色活动臂部分作为铰链的核心传动部件，建模时严格匹配100°开合角度的运动行程，臂身设置有与铰接轴配合的轴孔，表面做加强筋结构提升整体结构强度，臂身预留的调节槽结构可实现安装后的位置微调，适配不同的安装公差；绿色调节底座部分设计有长条形调节安装孔，可实现前后、左右两个方向的安装位置调整，底座与活动臂之间通过黄色的弹性阻尼件配合，实现开合过程中的阻尼手感，避免柜门开合时产生碰撞异响。渲染阶段针对不同部件赋予差异化的材质表现：固定基座与活动臂采用哑光喷塑金属材质，模拟实际五金件的表面喷塑工艺质感，调节底座采用镀锌金属材质表现，弹性阻尼件采用工程塑料材质，铰接轴位置做金属光泽的高光处理，还原真实五金件的材质差异。整体结构设计完全贴合隐藏式铰链的安装使用需求，安装后铰链主体可完全隐藏于柜门与柜体的连接缝隙内，不会外露影响家具整体外观，100°的开合角度可满足多数柜门、室内门的开启使用需求，各铰接位置的配合间隙经过反复调整验证，确保开合运动顺畅无卡顿，同时兼顾结构强度与安装调节的便利性，可直接用于五金产品的设计参考、安装演示或者相关产品的结构改进参考。
