轮式装载机反铲工作装置结构设计

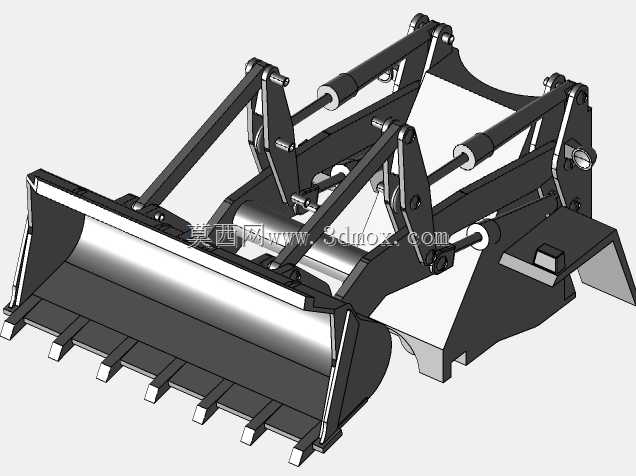

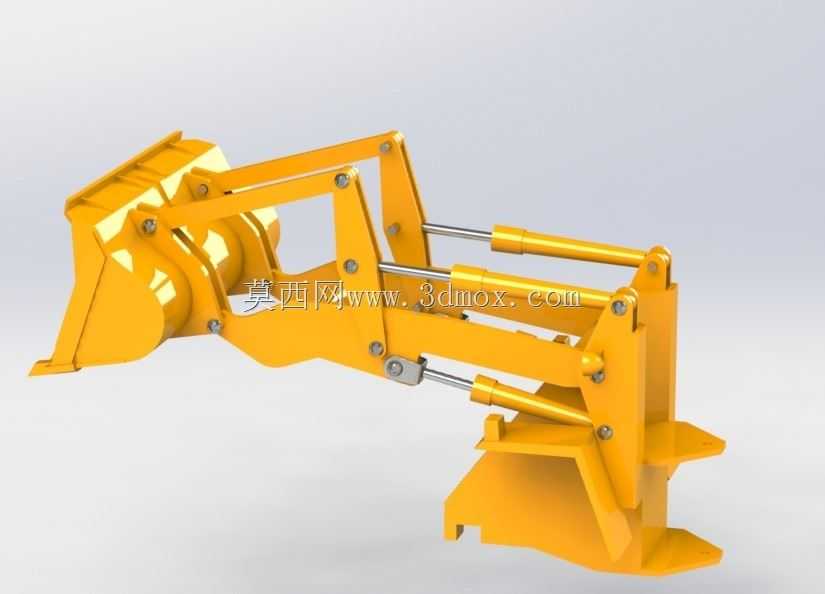

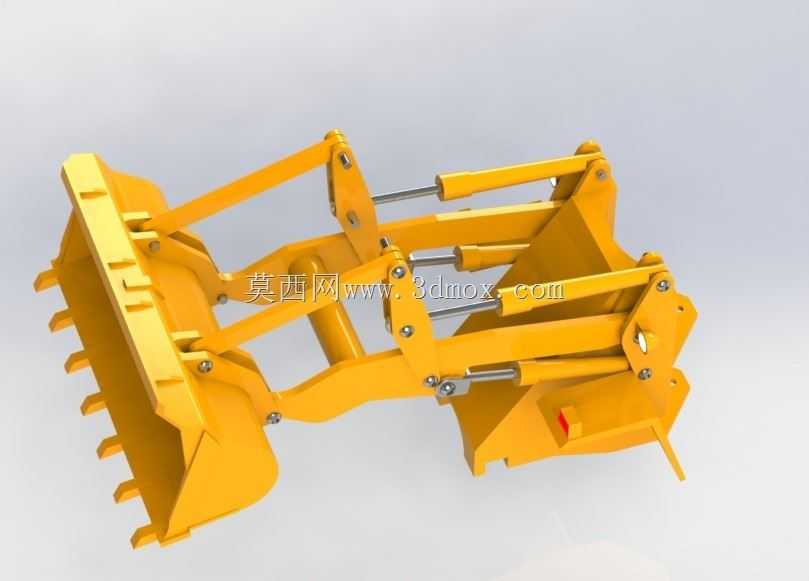

该轮式装载机反铲工作装置，主要应用于土石方工程、市政施工、矿山剥离、农田水利改造等作业场景，可适配中小型轮式装载机主机，完成硬质土壤开挖、散状物料铲装、基坑沟槽开挖、散料堆垛转运等作业任务，相比传统正铲装置，反铲结构可实现停机面以下的作业范围拓展，适配更多复杂工况的作业需求。整套装置采用双摇臂反铲六连杆机构设计，核心工作部件包含铲斗、斗杆、动臂、三组液压油缸、铰接销轴、连接支座等结构，设计过程中重点优化了各铰接点的力臂配比，在保证最大挖掘力输出的同时，降低液压系统的工作压力负载，提升作业过程中的结构稳定性。铲斗部分采用带斗齿的弧形斗体设计，斗齿采用可拆卸式安装结构，磨损后可单独更换，斗唇部位做了加厚耐磨处理，可适配碎石、硬土等磨蚀性较强的作业物料，斗体弧度经过卸料角度优化，举升到位后可实现物料快速滑落，减少斗内残料留存。动臂与斗杆均采用箱型焊接结构，在保证结构抗弯抗扭强度的同时，尽可能降低装置整体自重，减少主机前端的负载配重压力，各铰接部位均设计有耐磨衬套安装位，可通过定期加注润滑脂降低铰接副的磨损量，延长装置整体使用寿命。液压油缸的排布采用隐藏式管路设计，避免作业过程中物料磕碰、剐蹭液压管路，油缸铰接端采用关节轴承连接，可补偿作业过程中的结构微小形变，避免油缸出现偏磨、卡滞等问题。安装边界方面，装置后端的连接支座尺寸与对应吨位轮式装载机的前端法兰安装位完全匹配，无需额外改装即可完成装配，整机收拢状态下的最小离地间隙满足主机行驶通过性要求，最大挖掘深度、最大卸料高度、最大挖掘半径等作业参数均经过运动仿真校核，各运动部件在全行程作业过程中无结构干涉，可保证作业动作流畅无卡顿。整套工作装置的结构设计兼顾了作业效率与结构可靠性，可满足多场景下的连续高强度作业需求，适配不同属具更换接口后，还可拓展破碎、夹持、推平等多种作业功能，提升主机的设备利用率。
