九十度方形法兰连接薄壁弯头结构

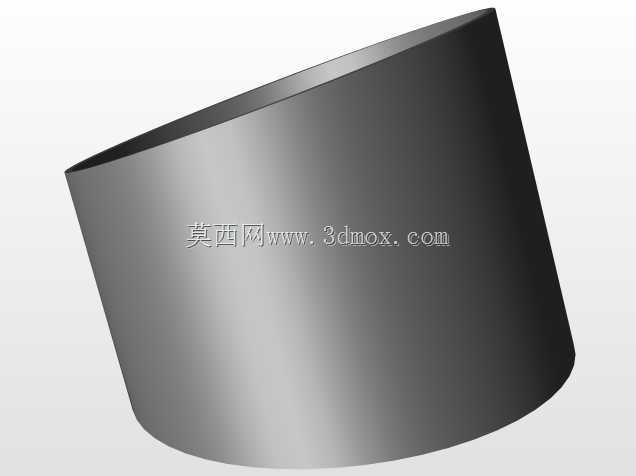

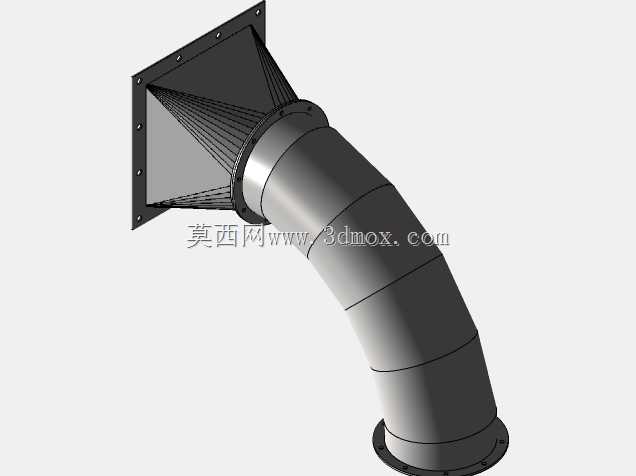

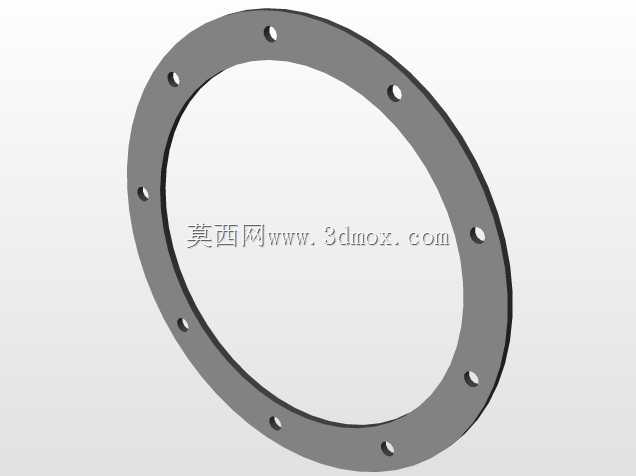

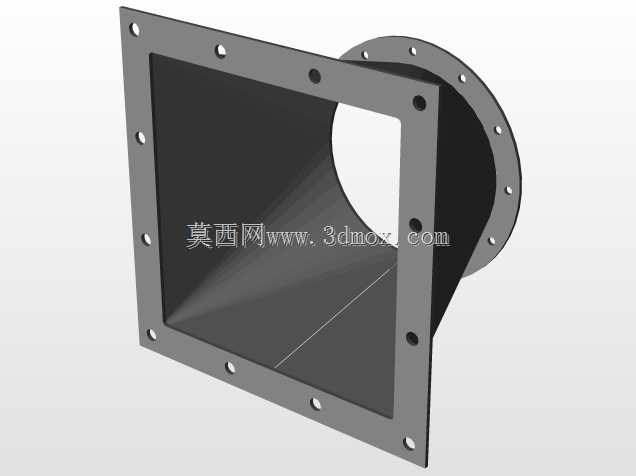

这款九十度薄壁弯头主要应用于工业通风除尘系统、低压物料气力输送管线、废气排放管路以及暖通空调送风管道中，作为管路转向衔接的核心导流部件，承担着改变介质流向、降低管路转向压损、衔接不同走向管段的核心作用，尤其适配大流量、低风压的气体或轻质粉体输送场景，在车间除尘、粮食轻料输送、工业废气收集、商用建筑通风等场景中被广泛使用。从功能特性来看，该弯头采用多段斜切薄壁管段拼接组焊的结构形式，相比一体冲压成型的弯头，这种分段拼接结构更适合大口径薄壁管件的加工制造，能够有效降低大尺寸弯头的成型难度，减少板材拉伸变形带来的壁厚不均问题，同时分段式的结构也便于在弯头内壁增设导流片，进一步降低介质转向时的涡流损耗，减少风阻与管路噪音。弯头一端采用方形法兰接口，适配方形风管或设备出风口的连接需求，法兰面预设均匀分布的连接孔位，可通过螺栓配合密封垫片实现与相邻管段或设备的紧密连接，保障管路连接的密封性，避免输送介质泄漏；另一端采用圆形接口，可直接对接圆形通风管道或圆形出料口，实现方转圆的管路过渡，无需额外增设变径接头，简化管路安装流程，减少管路连接节点的泄漏风险。在设计思路上，这款弯头充分考虑了薄壁构件的结构强度需求，在弯头的弯折段外侧设置了环形加强筋结构，能够有效抵消薄壁管件在承压或受外力震动时产生的形变，避免弯头长期使用过程中出现焊缝开裂、管壁变形的问题；弯头的弯曲半径经过流体仿真优化，在满足安装空间限制的前提下尽可能增大弯曲半径，有效降低介质流经弯头时的局部阻力系数，减少输送过程中的压力损失，降低风机或输送动力源的能耗。从安装边界来看，方形法兰端的安装平面与圆形接口端的安装平面呈垂直分布，安装时需要预留足够的操作空间用于法兰螺栓的紧固作业，弯头整体的外轮廓尺寸适配常规工业管路的安装间距，薄壁结构在保障结构强度的同时大幅降低了构件自身重量，便于高空管路的吊装作业，也能减少管路支架的承重负荷，降低管路支撑结构的材料成本。
