五吨电动液压多瓣抓斗结构设计

这款五吨级电动液压多瓣抓斗，主要适配桥式起重机、门式起重机、履带吊等起重设备，广泛应用在港口散货码头、钢铁厂废钢处理车间、城市生活垃圾焚烧厂、矿山砂石料场等作业场景，可完成废钢、矿石、砂石、生活垃圾、工业废渣等不规则散状物料的抓取与转运作业，相比传统钢丝绳抓斗，其闭合力可控、抓取充盈率更高，作业过程中物料撒漏量极低，能有效减少作业现场的物料损耗与扬尘污染。

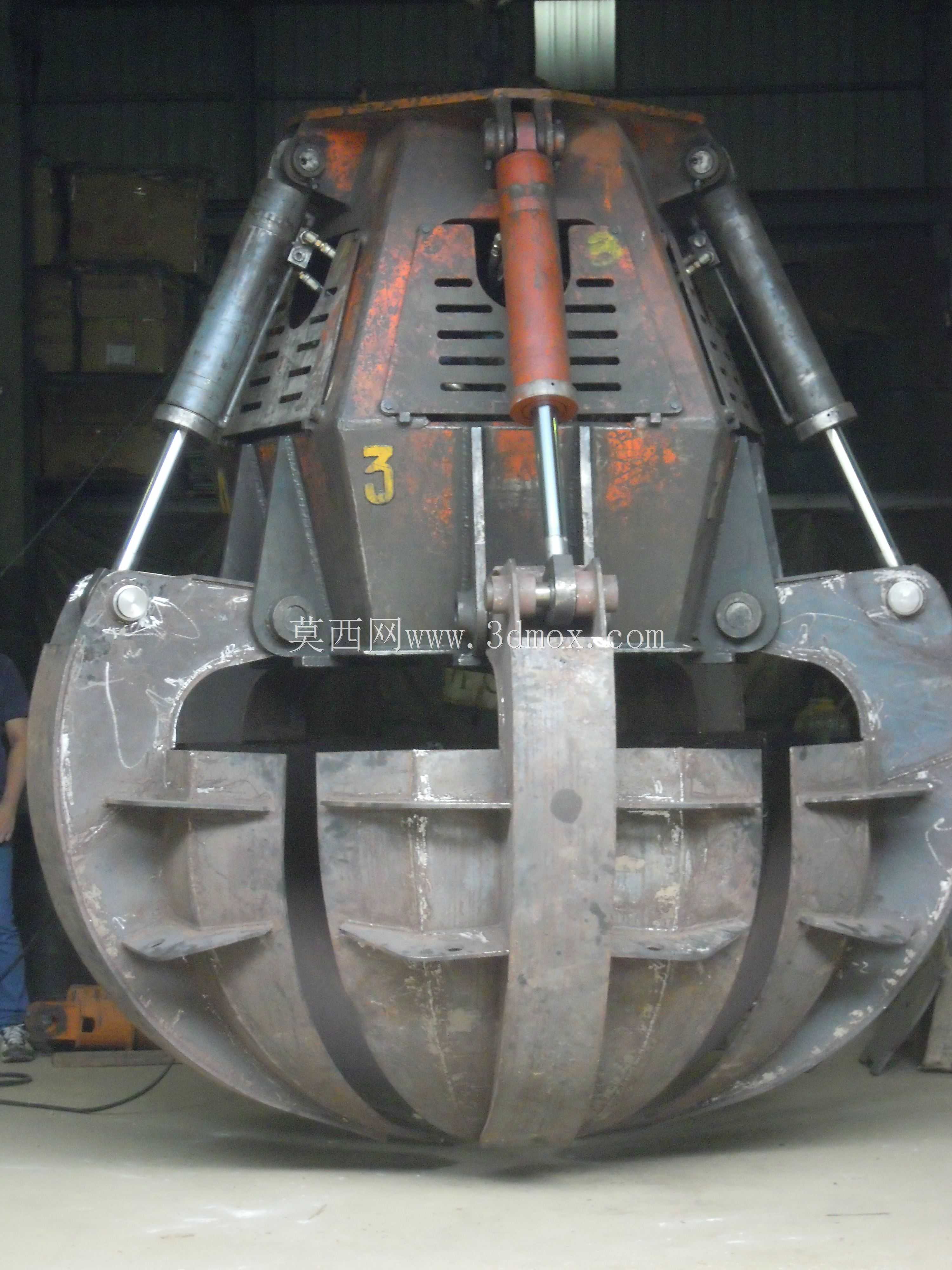

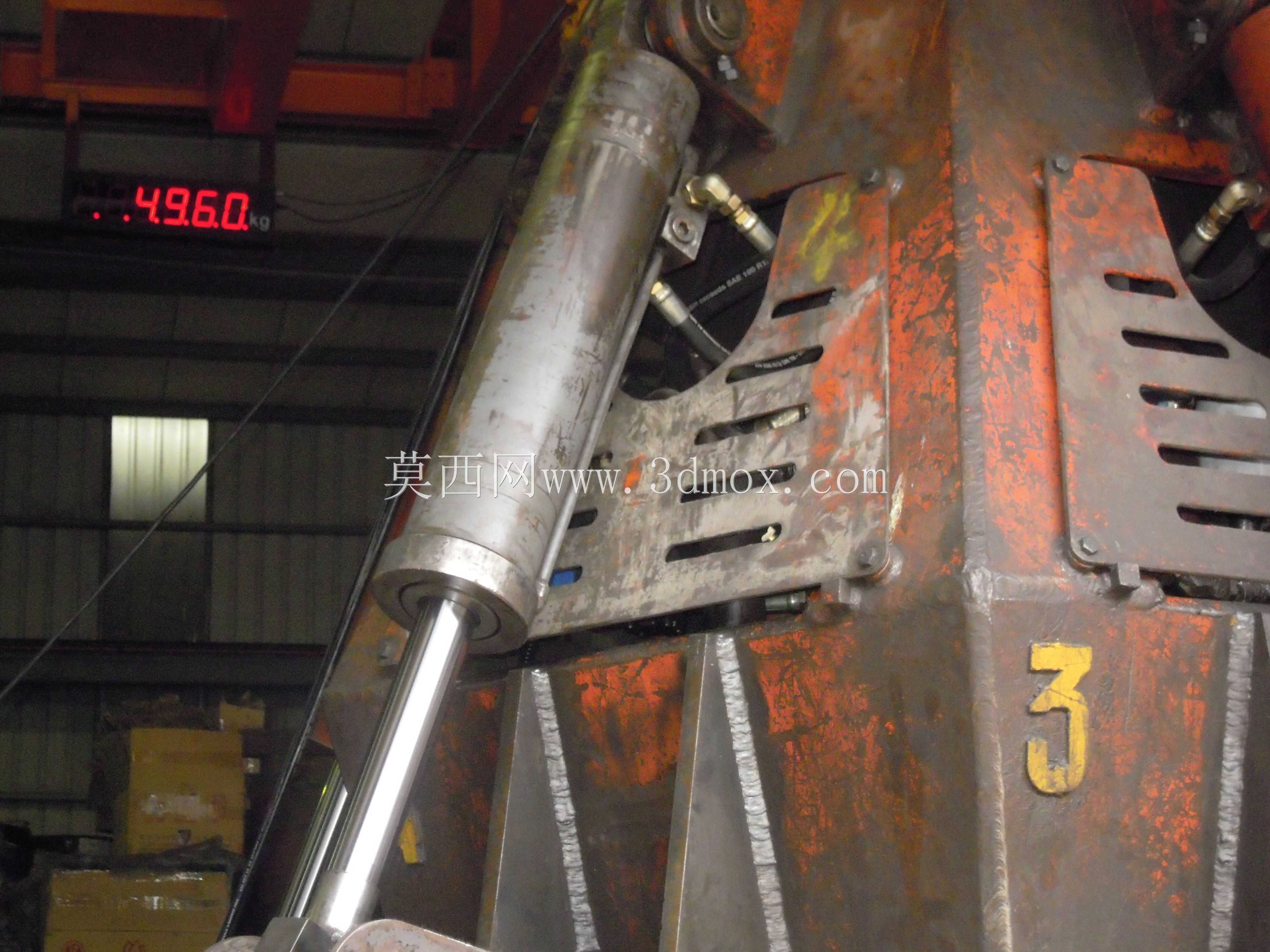

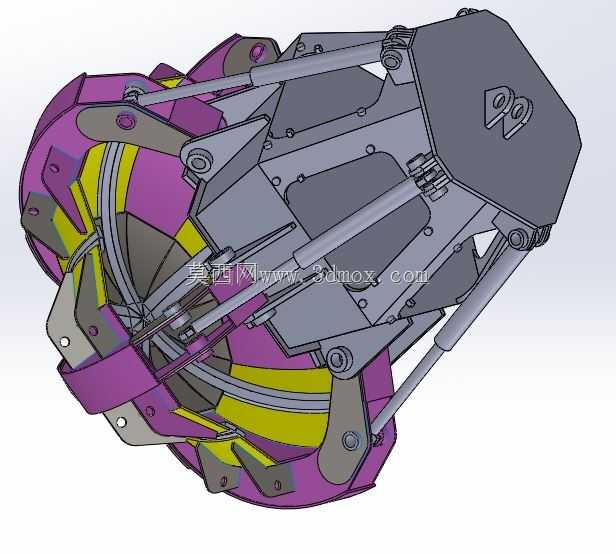

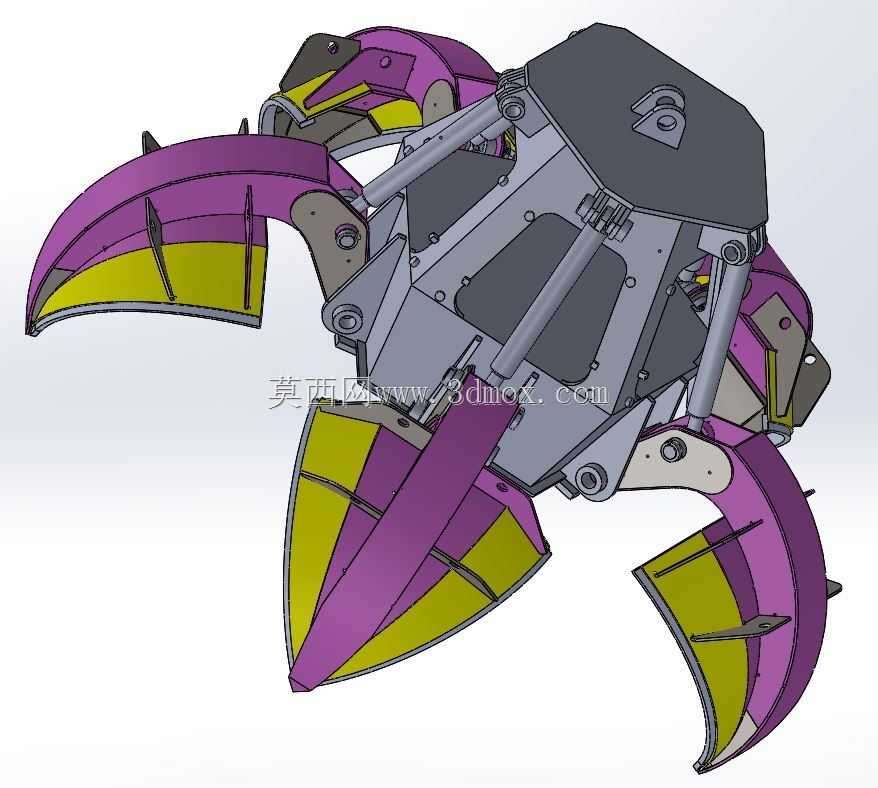

设备采用电液一体化驱动设计，自身集成液压动力单元，无需依赖起重设备额外提供液压动力源，通过上部的标准吊耳结构与起重机吊钩快速连接，安装时仅需对接供电线路即可投入作业，适配性极强。抓斗的多瓣爪片采用对称式布局，每片爪片都搭配独立的液压油缸驱动，开合过程中各爪片动作同步性好，可根据物料的堆积形态自适应调整抓取角度，即使是形状不规则、堆积密度差异较大的物料，也能实现稳定抱持，不会出现单瓣卡滞、物料脱落的问题。

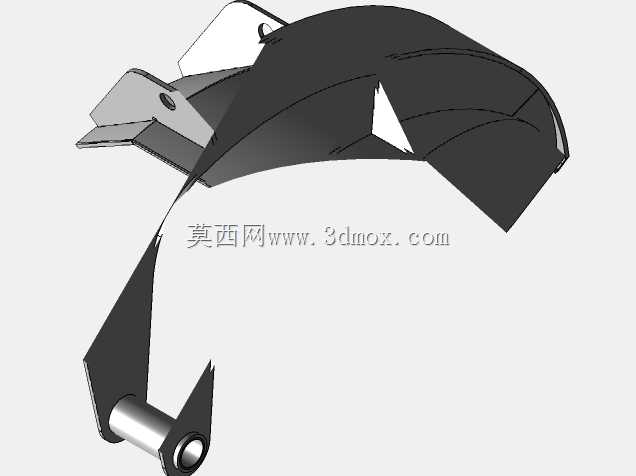

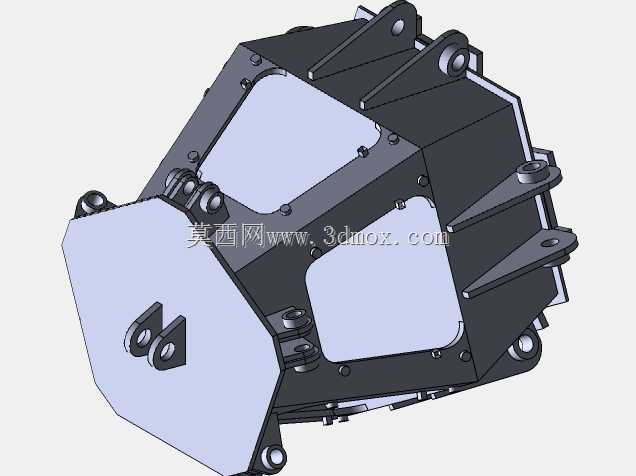

设计过程中重点考量了作业载荷与结构强度的平衡，上部机架采用箱型焊接结构，可承受五吨额定载荷下的冲击载荷，各铰接点均配置耐磨衬套，能降低长期重载作业下的铰接磨损，延长设备维护周期。爪片的弧形曲面经过力学优化，抓取时爪片尖端可顺利插入料堆，闭合过程中曲面逐步收拢物料，将物料牢牢包裹在抓斗内部，针对沙质、小颗粒散料还做了瓣片间隙密封设计，作业过程无泄漏。

安装边界方面，抓斗闭合状态下整体外径适配常规起重机的吊钩作业空间，张开状态下的最大抓取直径可覆盖常规散料堆的单次抓取范围，上部连接吊耳的尺寸符合通用起重吊钩的挂载标准，无需对现有起重设备做改造即可直接换装。液压管路全部内置在机架结构内部，可避免作业过程中物料碰撞、剐蹭损坏管路，动力单元的防护等级适配户外露天作业需求，可在多雨、多粉尘的恶劣作业环境下稳定运行。日常维护时仅需定期检查铰接点润滑状态、液压油位即可，运维难度低，可连续承担高强度的散料装卸作业，有效提升散料转运的作业效率，降低人工辅助清理的劳动强度。
