齿轮箱注塑成型励磁铁模具结构设计

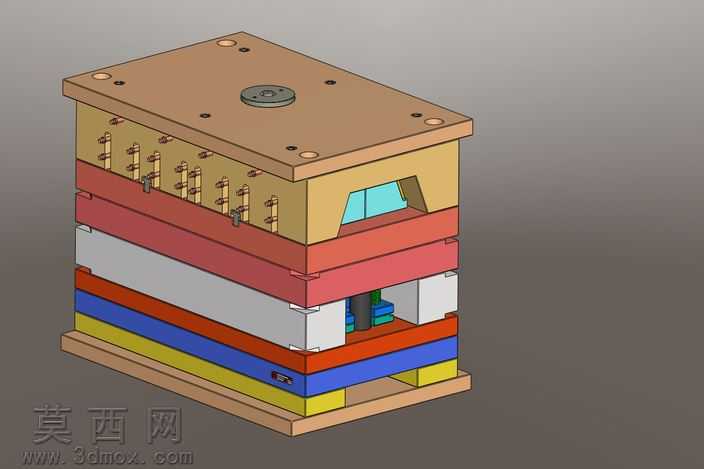

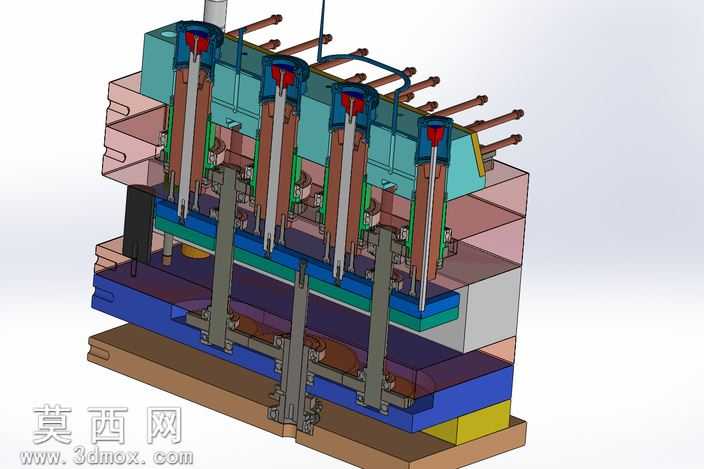

本套三维模型为齿轮箱构件配套的励磁注塑模具，整体采用层叠式模架结构搭建，在三维建模过程中严格遵循注塑模具设计规范，从分型面选定到模架各板件的排布都经过严谨的结构校验。建模阶段先完成齿轮箱励磁塑件的特征提取，精准还原塑件的外形轮廓、内部嵌装位以及励磁组件对应的安置结构，再以此为核心向外推导型腔、型芯的成型尺寸，预留合理的收缩余量以匹配注塑成型的工艺要求。模型完整还原了模具从上到下的多层板件结构，包含定模座板、定模板、流道板、动模板、支承板、垫块、动模座板等全套模架组件，各板件之间的定位销、紧固螺钉的排布都按照标准模架参数进行建模，保证装配关系完全符合实际生产的装配逻辑。在细节结构设计上，模型还原了模具的浇注系统定位环、主流道衬套结构，同时设置了对应多腔排布的冷却水路接口，侧方的斜向抽芯结构对应塑件侧凹特征的脱模需求，内部的顶出机构排布避开了励磁组件的安装位，避免顶出过程损伤塑件的功能区域。渲染阶段对不同功能的板件赋予差异化的材质表现，定动模座板采用钢材原色质感，中间各功能板件采用区分度较高的彩色材质，清晰展现各层结构的分界，内部成型零件、紧固件、冷却元件分别赋予对应的金属材质，直观呈现模具的装配层次。设计过程中重点考量了齿轮箱励磁塑件的成型精度要求，对模腔的定位精度、合模导向结构都做了对应优化，导柱导套的位置排布保证合模过程无偏移，冷却水路的走向覆盖整个成型区域，保障注塑过程中模温均匀，减少塑件成型后的翘曲变形风险，整套模型结构完整，各部件的装配约束关系清晰，可直接用于模具结构评审、工艺方案验证等场景，完整呈现了齿轮箱励磁类塑件注塑模具的典型设计思路与结构组成。
