集成式小型液压动力供油装置

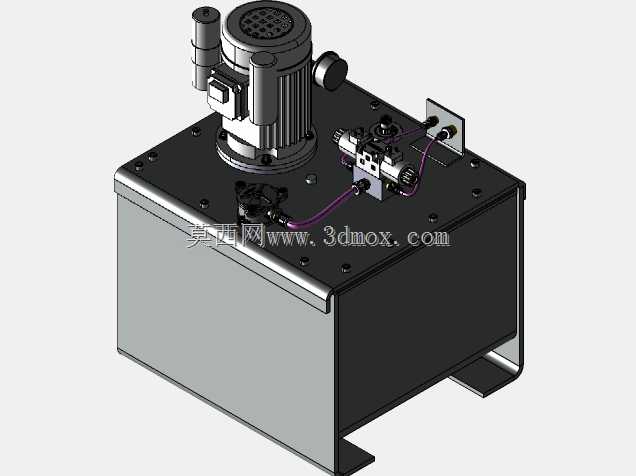

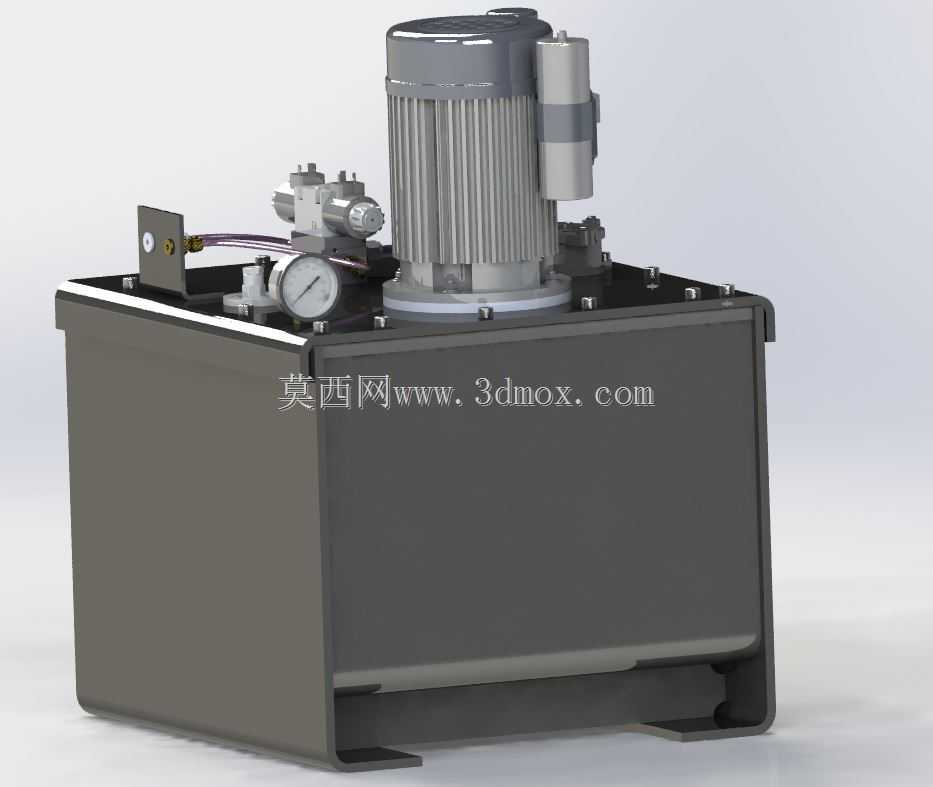

这款集成式液压动力装置，主要面向中小型工业设备的液压驱动场景设计，可广泛配套在小型工装夹具、自动化压装工位、轻型举升设备、小型机床辅助执行机构等场景中，为整套液压系统提供稳定的压力油源输出，是整套液压执行回路的核心动力供给单元。装置整体采用上置式集成布局，将动力驱动元件、压力控制元件、油液存储箱体、压力检测元件整合为一体式结构，大幅缩减了设备的整体占地空间，无需额外搭建分散的管路连接结构，在设备安装时仅需对接执行端的进出油口即可完成动力回路搭建，能够有效降低现场安装的管路布置成本，减少分散管路带来的泄漏风险点。在功能设计上，装置顶部搭载的驱动单元直接与内置的液压泵组相连，可将电能转化为油液的压力能，输出设定压力范围内的液压油；侧边配置的压力表可实时直观显示系统当前的工作压力，方便操作人员快速判断系统运行状态；集成在泵组侧方的阀组包含压力溢流、方向控制等基础功能，可根据执行端的动作需求调整油液的流向与压力上限，避免系统超压运行带来的元件损坏风险。箱体采用封闭式钢板焊接结构，既作为液压油的存储容器，也作为整套上部元件的安装承载基座，箱体底部设置的支撑边结构既可以提升箱体放置的稳定性，也预留了叉车转运或者螺栓固定的安装空间，方便用户根据现场工况选择落地放置或者机架固定的安装方式。在安装边界设计上，整套装置的外形方正规整，上部元件的外轮廓均未超出箱体的长宽边界，安装时仅需预留出箱体长宽尺寸对应的放置空间，以及顶部接线、侧边油口对接的操作空间即可，无需额外预留过多的侧向操作余量，能够很好适配空间紧凑的设备内部安装需求。设计过程中充分考虑了日常运维的便捷性，箱体顶部的元件均采用外露式布置，日常检查压力表读数、接线状态、阀组调节都无需拆解箱体结构，后续更换滤芯、补充液压油也可通过顶部预留的操作口完成，能够有效降低设备日常维护的操作难度。整套装置的压力输出区间适配多数中小型液压执行元件的工作需求，运行过程中振动小、噪音低，可长时间连续稳定为执行机构提供动力支持，兼顾了结构紧凑性、运行稳定性与运维便捷性的使用需求。
