垂直升降输送设备结构设计方案

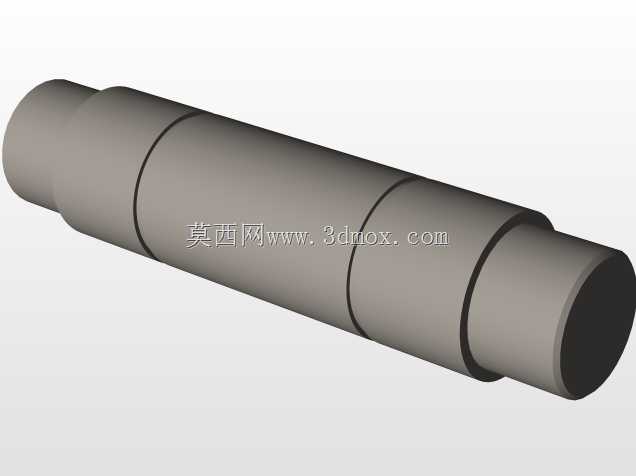

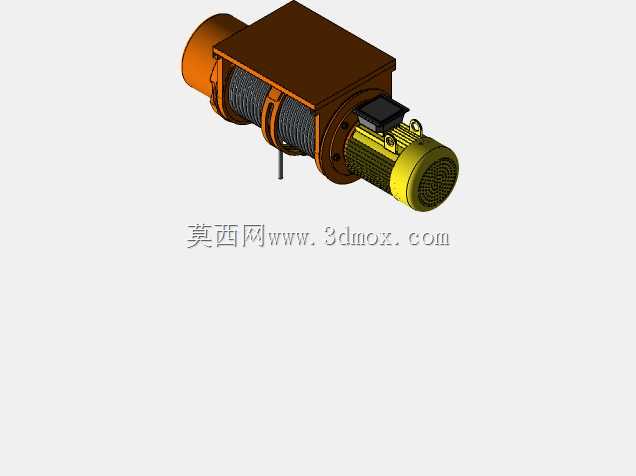

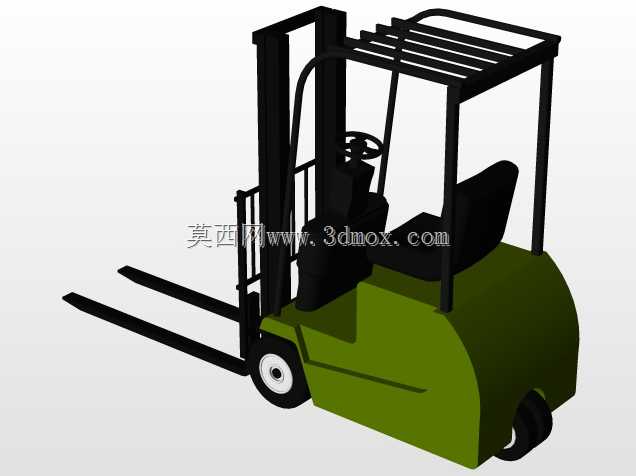

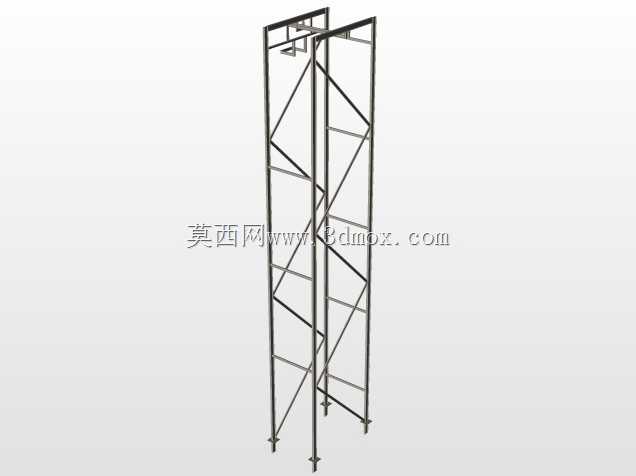

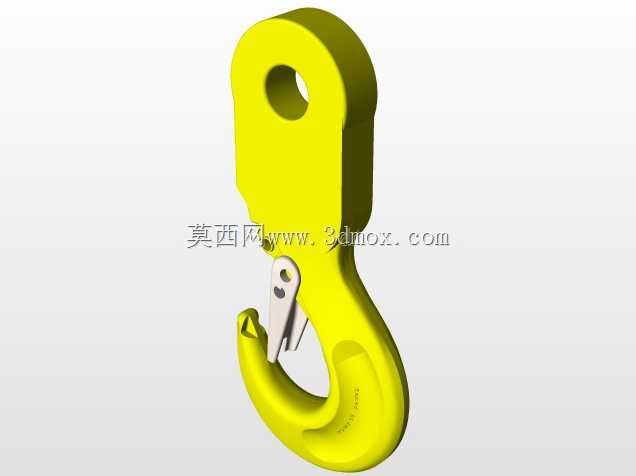

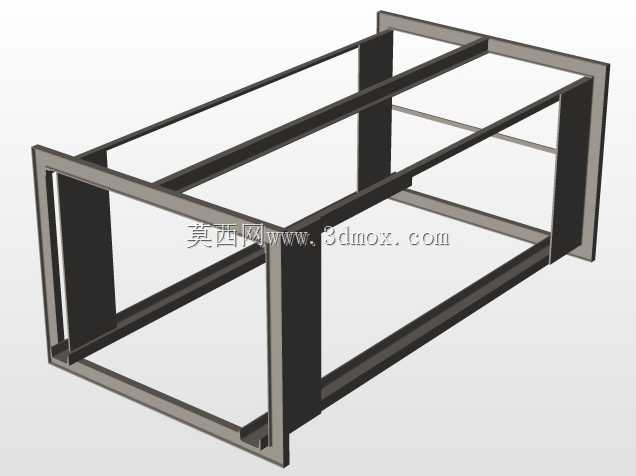

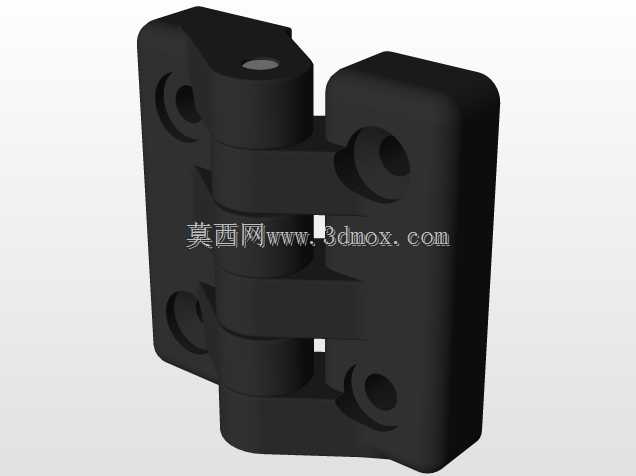

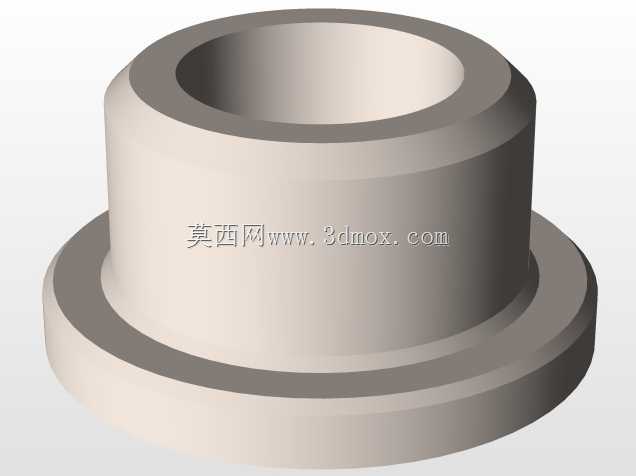

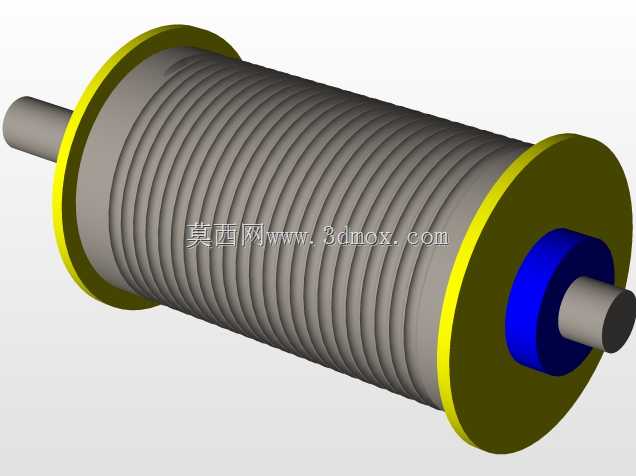

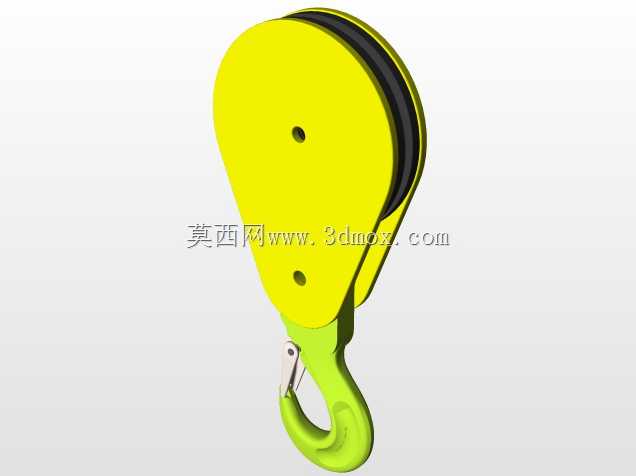

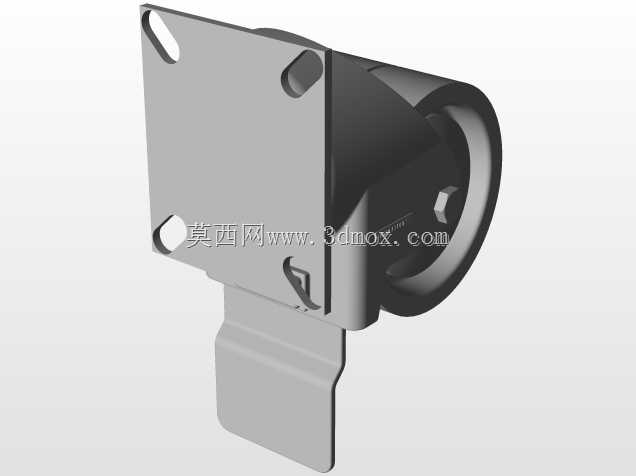

这款垂直升降设备主要面向多层厂房、仓储物流中心、小型商用楼宇的竖向物料转运场景，可在有限的占地空间内完成不同楼层间的箱装货物、工装托盘、小型生产工件的往复输送作业，替代传统人工爬梯搬运或斜向输送设备的空间浪费问题，尤其适配层高差在3到12米区间、单楼层水平作业面狭窄的作业环境，能够衔接各楼层的水平输送线或人工装卸工位，打通竖向物流的流转节点。设备整体采用框架式承载结构设计，主体支撑框架采用矩形型钢拼接成型，安装时仅需在底层地面做预埋固定、顶层对应位置做辅助拉结即可完成主体定位，无需对建筑楼板做大规模开孔改造，安装边界可适配最小1.2米见方的竖向井道空间，设备自身的外围防护结构与井道内壁预留不超过100mm的安全间隙即可满足运行要求，整体外形尺寸可根据实际场地的层高、额定载重量做模块化调整，单台设备的额定载重量覆盖100kg到500kg区间，可满足绝大多数轻型物料的竖向转运需求。在功能设计上，设备采用曳引式驱动搭配导向轮组的传动结构，运行过程中载物平台始终沿两侧垂直导轨做平稳升降动作，平台表面设置防滑纹理与可翻转防护挡边，避免输送过程中物料滑落；设备配备上下限位保护、过载触发停驻、层门联锁安全结构，只有当所有层门处于闭合锁紧状态时载物平台才可启动运行，到达指定楼层后平台自动平层，与楼层地面保持齐平，方便手动液压车或人工直接推送物料上下平台。设计过程中优先考虑了设备的维护便捷性，所有传动轮组、驱动单元均布置在设备顶部的集成机房区域，日常巡检、易损件更换无需进入井道内部即可完成；导向导轨采用标准通用型材制作，磨损后可快速拆换，无需定制特殊配件。设备的运行控制采用楼层呼叫响应逻辑，各楼层设置对应的呼叫按钮，可记录多个呼叫指令按运行路径依次停靠，也可切换为手动操控模式，适配定点连续上下料的作业需求，整体运行噪音控制在60分贝以内，不会对厂区内的其他作业环节造成噪音干扰，同时设备的防护外壳可根据厂区整体视觉风格做配色调整，适配不同场景的安装视觉要求。
