数控激光器十字轴运动模组结构设计

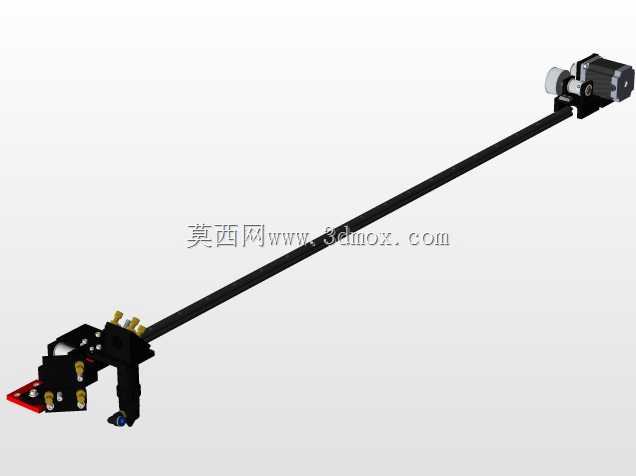

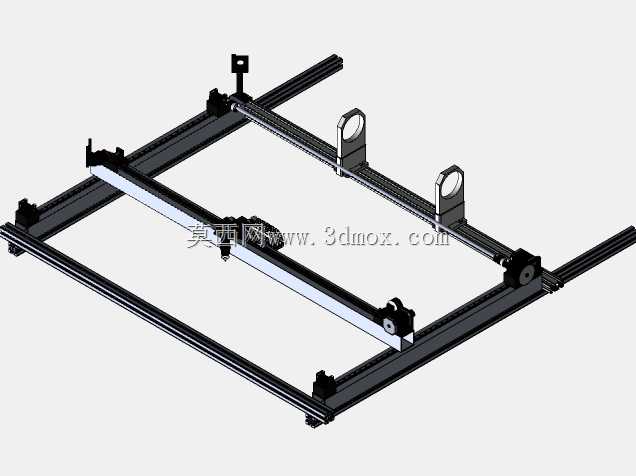

该十字轴结构是应用于平面数控激光加工设备的核心XY轴运动承载部件，主要服务于金属板材、非金属板材的平面激光切割、激光打标、激光雕刻等加工场景，是激光加工设备中实现加工头平面轨迹运动的关键支撑传动结构。在实际生产场景中，这类十字轴结构直接决定了激光加工设备的平面运动行程范围与运动稳定性，能够承载激光加工头完成X、Y两个方向的精准位移，配合激光发生系统完成预设轨迹的加工作业，覆盖五金零件切割、广告标识制作、工艺礼品加工、钣金件下料等多个常见加工场景，适配中小幅面的平面加工需求。从功能特性来看，该十字轴结构采用正交十字布局，X轴与Y轴运动方向垂直交叉，能够在紧凑的结构空间内实现两个方向的独立运动控制，结构整体刚性充足，可抵消激光加工过程中传动带来的小幅振动，保障加工头运行的平稳性，避免加工轨迹出现偏移、锯齿等不良问题。在设计思路上，该结构充分考虑了平面激光加工的实际作业需求，没有采用行业内常见的标准幅面尺寸参数，而是结合实际加工生产中常用的板材切割幅面进行适配调整，将实际作业平面的有效加工范围设定为适配1000x700规格板材的尺寸，既能够覆盖绝大多数中小尺寸工件的加工需求，又不会因为幅面过大造成设备空间的浪费，同时十字交叉的结构布局能够缩短传动链长度，降低运动过程中的传动误差，提升运动定位精度。从外形尺寸与安装边界来看，该结构整体外轮廓尺寸适配1100x750的设备安装空间，安装时可直接固定在设备机架的中部支撑位，各轴端预留了传动组件、驱动电机的安装接口，不需要额外进行复杂的结构改制即可完成装配，结构的交叉部位做了加厚强化处理，能够承受加工头往复运动带来的交变载荷，延长结构的使用寿命，同时各运动面预留了润滑与防护结构的安装位置，可适配导轨、丝杠等常见传动组件的安装需求，在日常维护时也能够快速拆解检修，降低设备的运维成本。
