激光切割机用红光定位指示组件结构

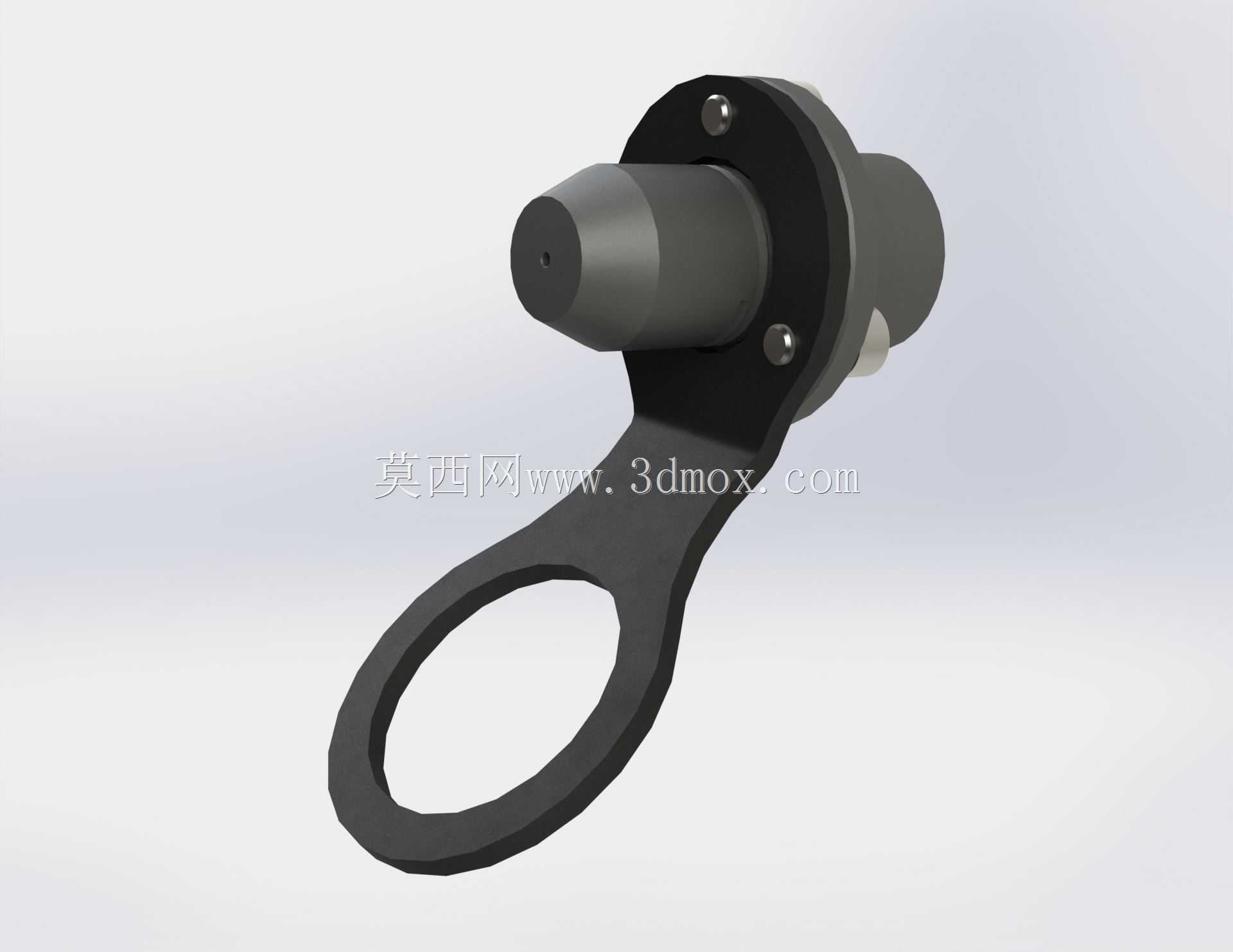

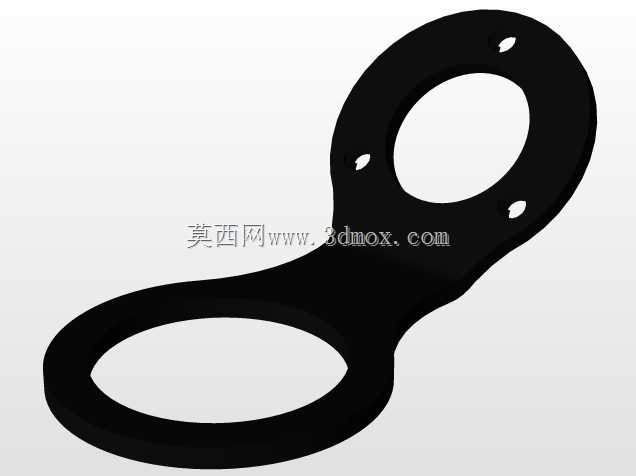

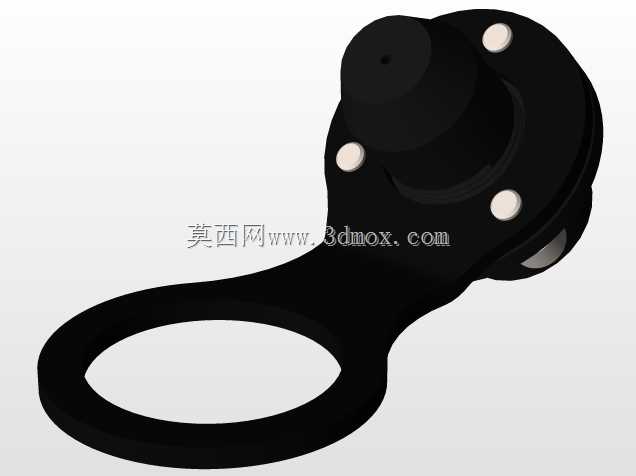

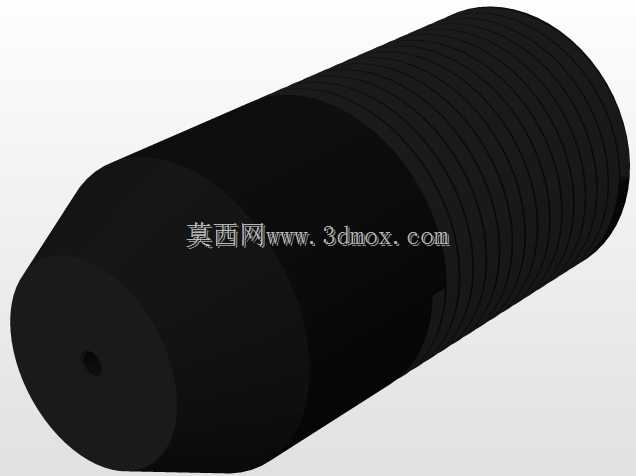

这款激光切割机配套的红光指示组件，核心作用是在切割作业前为加工头提供精准的落位参考，在钣金加工、金属板材下料这类激光切割常见场景中，操作人员可以通过组件投射的红色光点，快速确认切割起始点、轮廓走刀的边界位置，避免因对位偏差造成板材报废，尤其是在小尺寸零件批量加工、异形轮廓切割的工况下，能大幅缩短对位辅助时间，降低首件调试的出错概率。从结构设计来看，组件采用法兰式安装基座，基座上预留了两个对称的紧固螺钉孔，安装时可以直接嵌入切割头的预设安装位，通过螺钉锁紧即可完成固定，不需要额外设计复杂的转接支架，基座与主体筒身的配合段做了公差适配，保证安装后筒身轴线与激光出射方向的同轴度控制在合理范围内，不会出现指示光点与实际切割轨迹偏移的问题。筒身前端是红光出射口，做了内凹式设计，能避免车间内的金属切削粉尘、焊接飞溅物直接污染出射镜片，减少日常维护的擦拭频次；侧方延伸的环形拉手结构，是考虑到日常调试时，操作人员可以直接握持该部位微调组件的偏转角度，不需要借助额外工具，在需要快速校准光点位置的时候，操作手感更顺畅，环形的镂空设计也能减轻组件整体重量，不会给切割头的运动负载带来额外负担。从安装边界来看，组件整体的径向尺寸控制在较小范围内，不会和切割头周边的气路管路、传感线缆产生干涉，轴向伸出长度也做了适配，既保证红光投射的焦距满足工作台面的指示需求，也不会在切割头快速移动时碰撞到板材表面或者工装夹具。设计过程中没有采用多余的复杂结构，所有结构特征都围绕安装便捷性、调试便利性、防护实用性三个核心需求展开，比如基座的法兰厚度做了优化，既保证锁紧时的结构强度，不会因为切割头高速移动产生的振动出现松动，也尽可能压缩了安装占用的空间；筒身的外壳采用硬质金属材质，能适应车间内多粉尘、偶尔有切削液飞溅的工作环境，长期使用也不会出现外壳变形或者锈蚀的问题。在实际应用中，这类红光指示组件不需要和设备的控制系统做复杂的信号对接，只要接入对应规格的供电线路即可持续工作，光点的亮度也适配车间内的常规照明环境，不需要刻意遮挡环境光就能清晰辨识指示位置，对于从事激光设备改造、切割头结构优化的设计人员来说，该结构的安装接口、尺寸边界都可以直接参考复用，能缩短同类功能组件的开发周期。
