国产二氧化碳激光切割头结构设计

这款CO2激光头主要适配中小功率非金属激光加工设备，常见于广告行业亚克力切割、工艺礼品行业竹木雕刻、包装行业纸品裁切、服装行业面料下料等场景，是CO2激光加工设备的核心末端执行部件，承担着将激光器输出的平行激光束聚焦到加工工件表面、维持稳定光路、配合运动轴完成轨迹加工的核心作用。

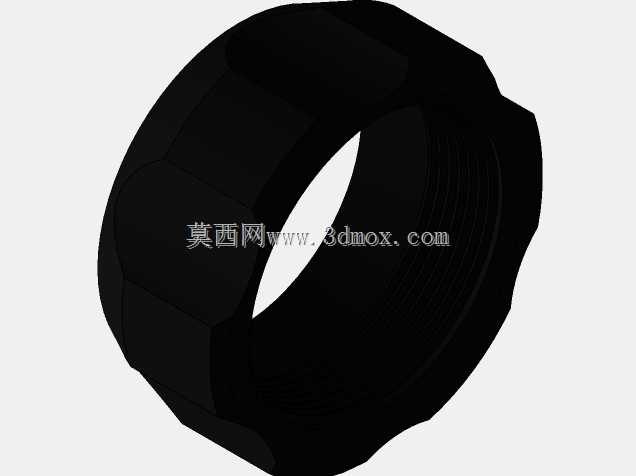

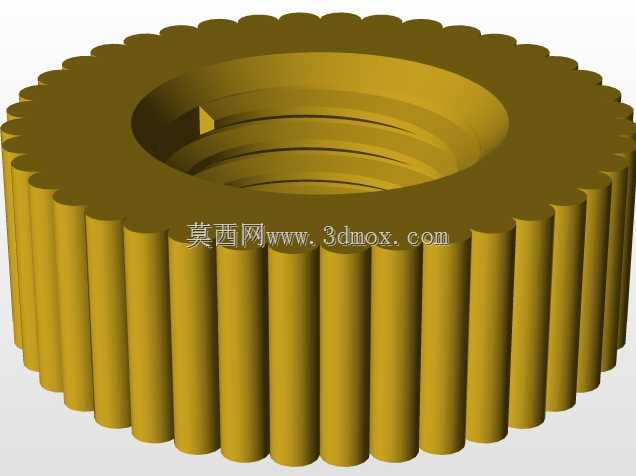

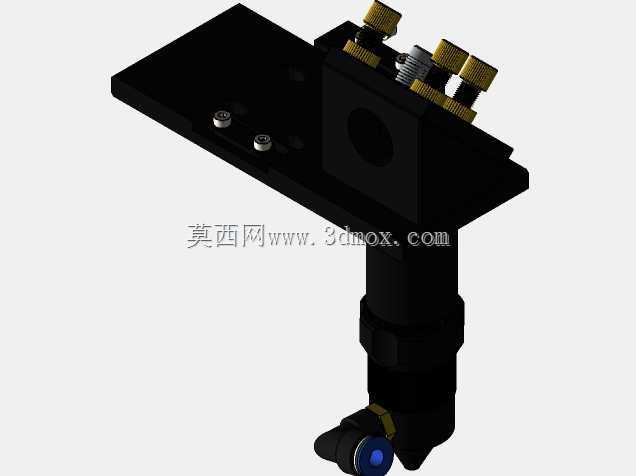

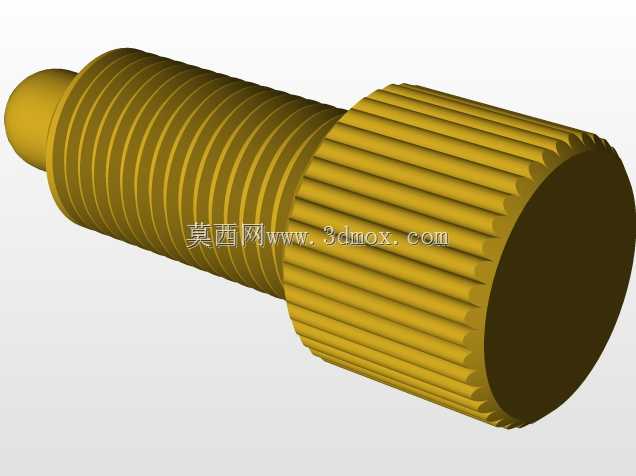

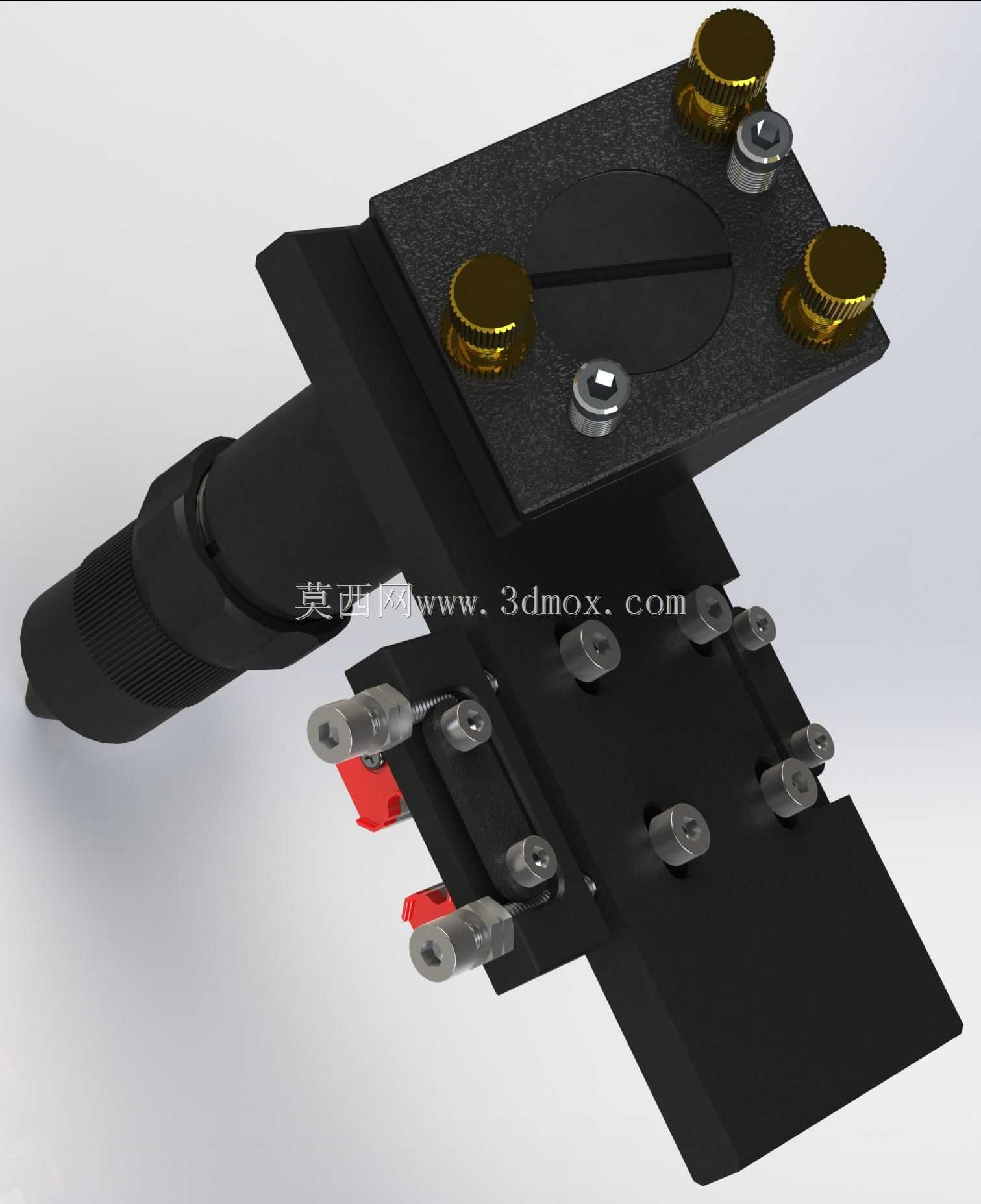

从结构设计来看，该激光头采用分体式安装基座设计，上方的圆形腔体为聚焦镜安装位，三个均布的铜制调节旋钮用于微调聚焦镜的倾斜角度，配合侧边的锁紧螺钉，可快速校准光路同轴度，保证激光束垂直聚焦在加工平面，避免出现光斑偏斜、切割面斜度超差的问题。基座侧面的黑色套筒为激光入射接口，可适配不同管径的导光管，对接激光器输出端的光路，接口处做了防滑滚花处理，安装时无需额外紧固件即可实现可靠连接，降低现场调试的操作难度。

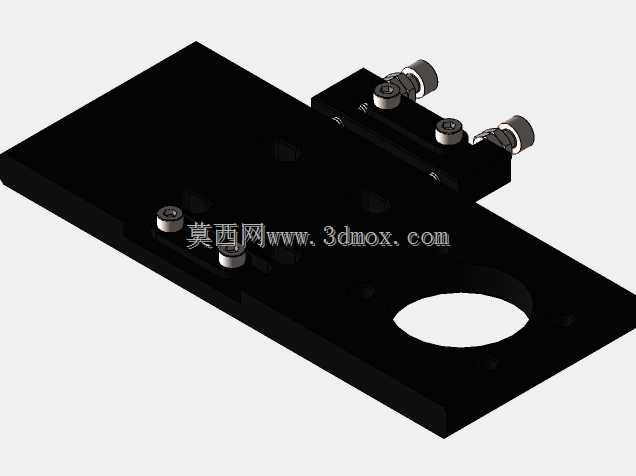

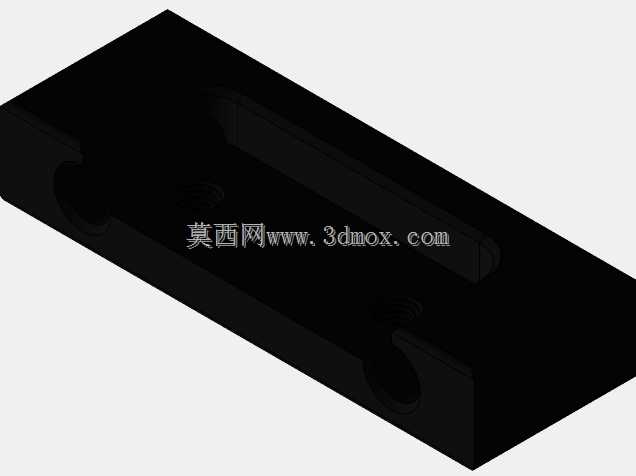

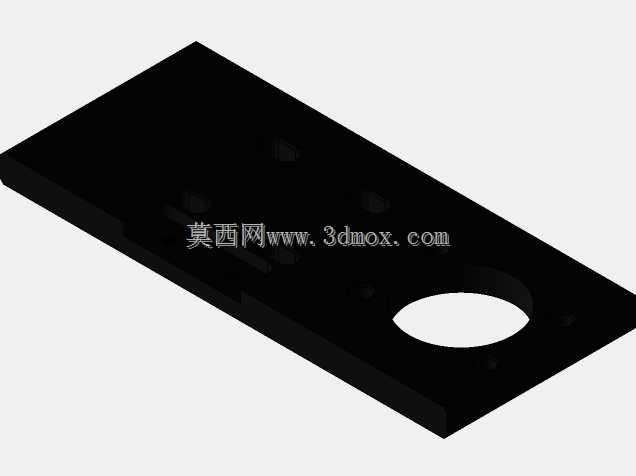

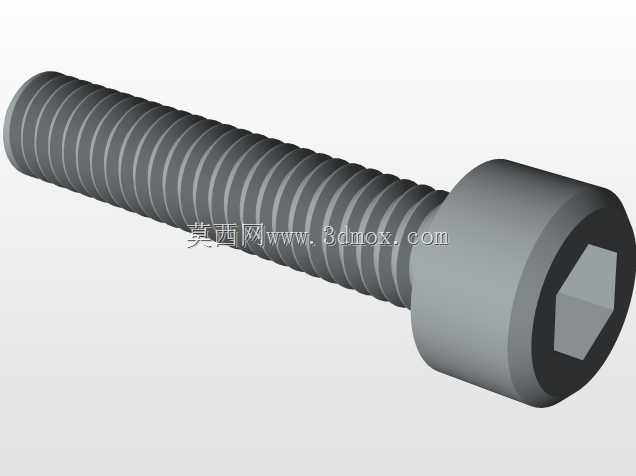

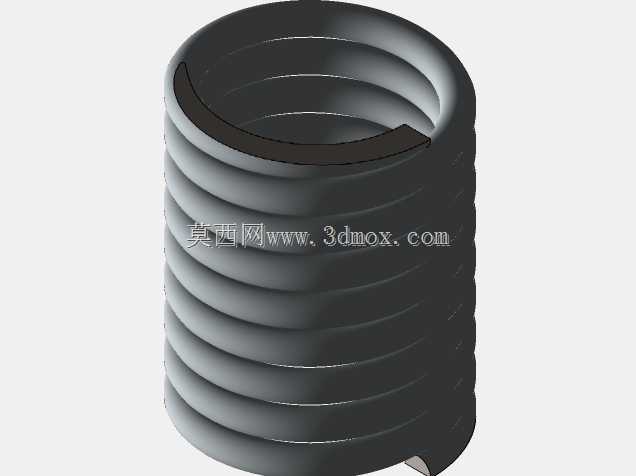

下方的滑移调节机构采用弹簧预紧的滑动结构，多组调节螺钉配合压缩弹簧，可实现激光头在安装板上的二维微位移调节，调节行程覆盖±5mm范围，满足光路校准过程中对激光头位置的微调需求，调节完成后锁紧侧边的固定螺钉即可锁定位置，避免设备运行过程中因振动出现位置偏移。安装板采用标准安装孔位设计，孔距适配市面上主流的激光设备运动横梁安装尺寸，无需额外加工转接板即可直接替换同规格的老旧激光头，降低设备维护的改造成本。

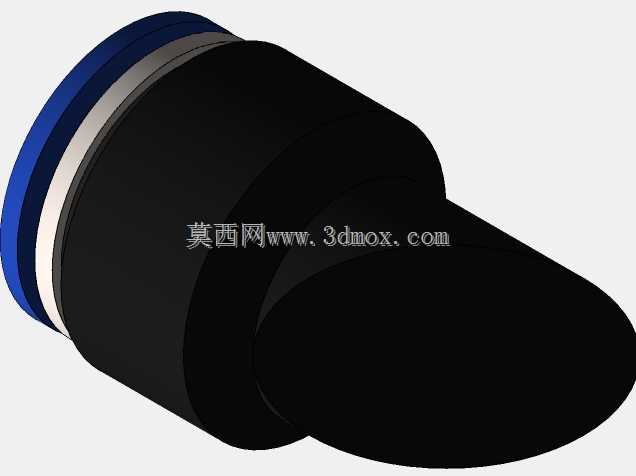

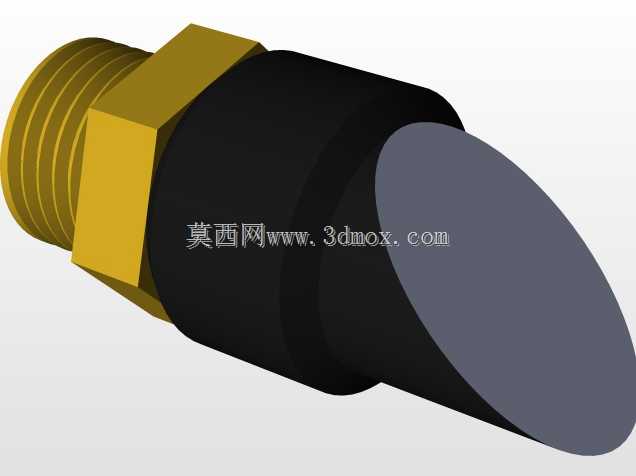

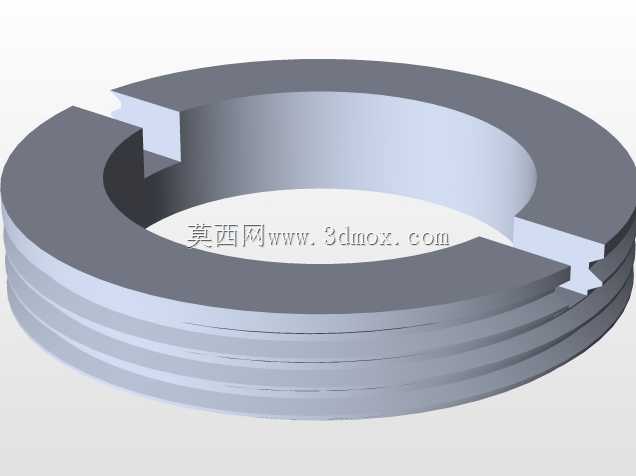

设计过程中充分考虑了现场使用的维护需求，聚焦镜腔体的上盖采用快拆结构，松开三个调节旋钮即可打开腔体更换聚焦镜或者清洁镜片，无需拆解整个激光头结构；出光口位置预留了气嘴安装螺纹，可对接辅助气路，在切割过程中吹出压缩空气，既可以吹走切割产生的烟尘避免污染镜片，也能辅助冷却加工区域，提升切割断面的质量。整体结构采用硬质铝合金做发黑处理，在保证结构强度的同时控制整体重量，降低运动轴的负载，提升设备高速运行时的动态响应性能，所有调节部件都做了防滑处理，操作人员无需专用工具即可完成常规的光路校准和镜片更换操作，适配加工车间的日常维护场景。
