家用DIY二氧化碳激光切割机架结构

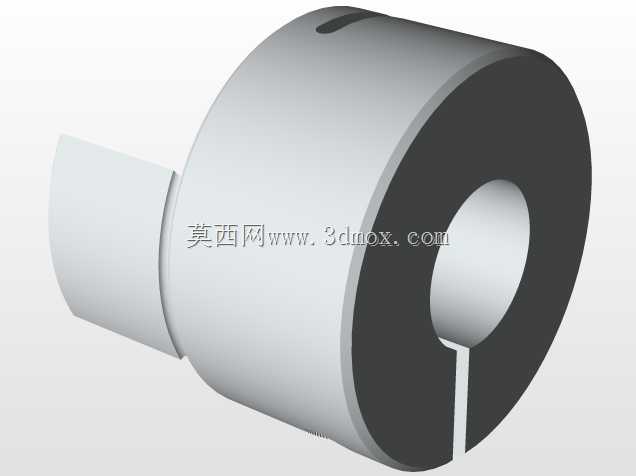

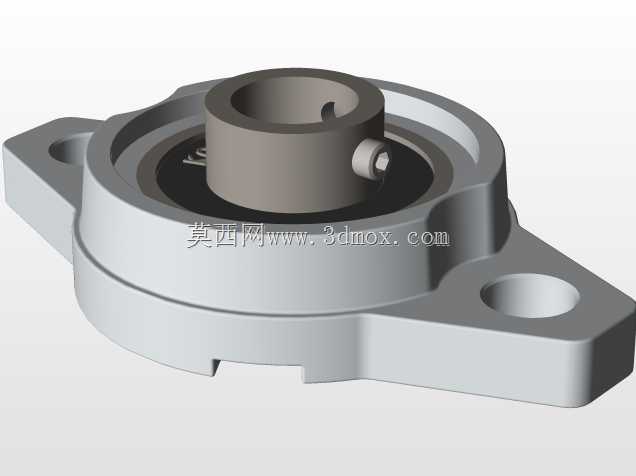

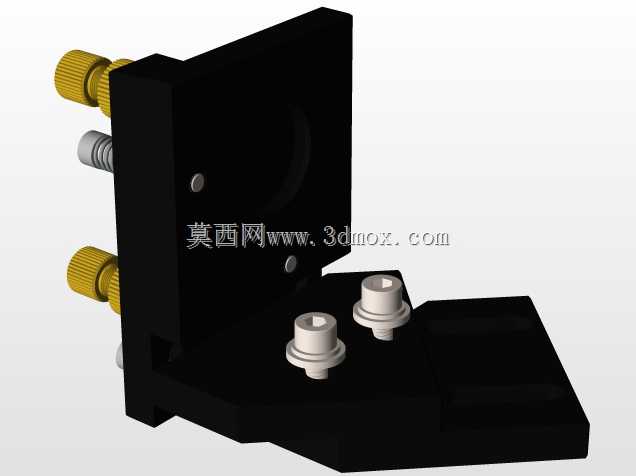

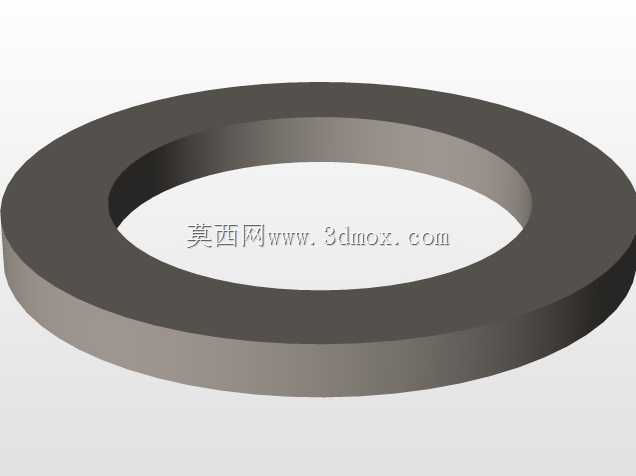

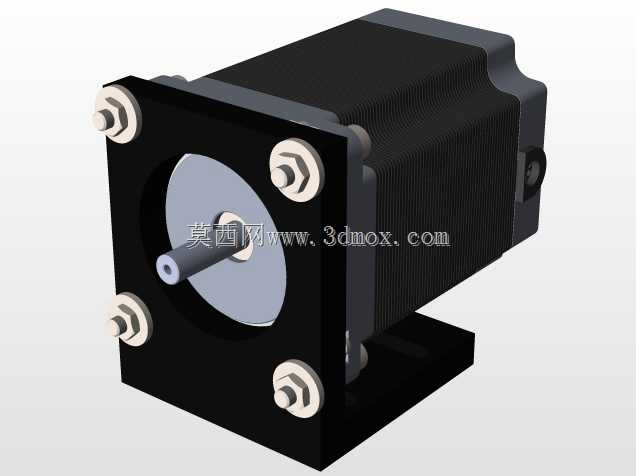

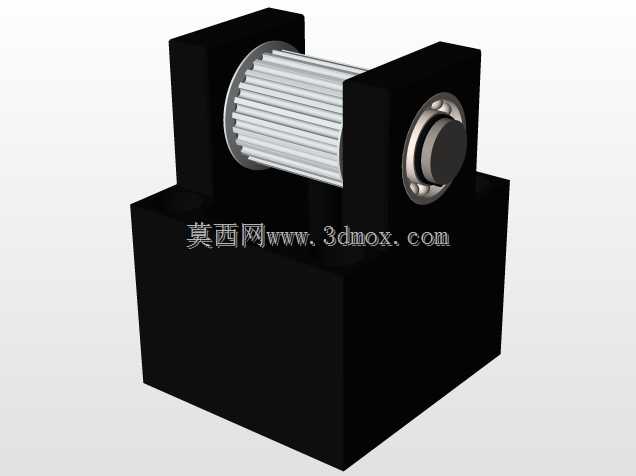

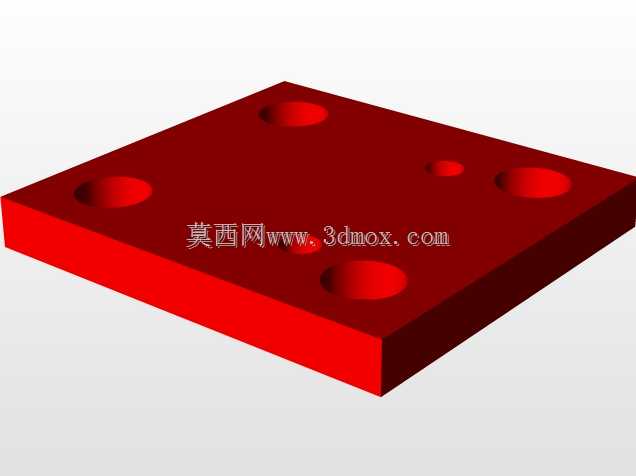

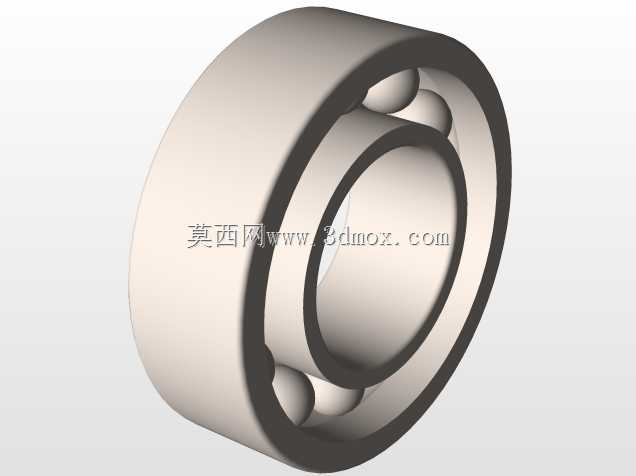

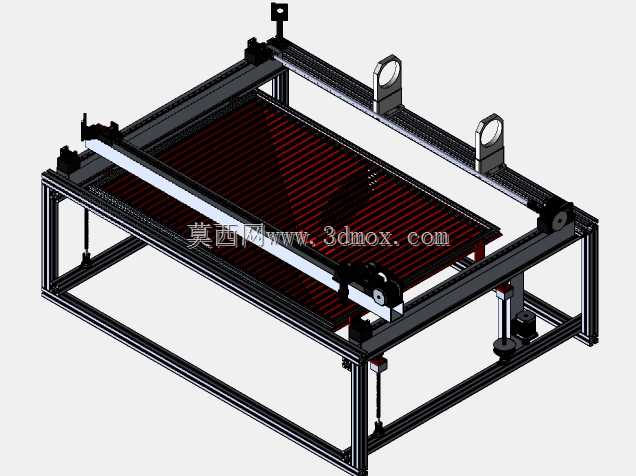

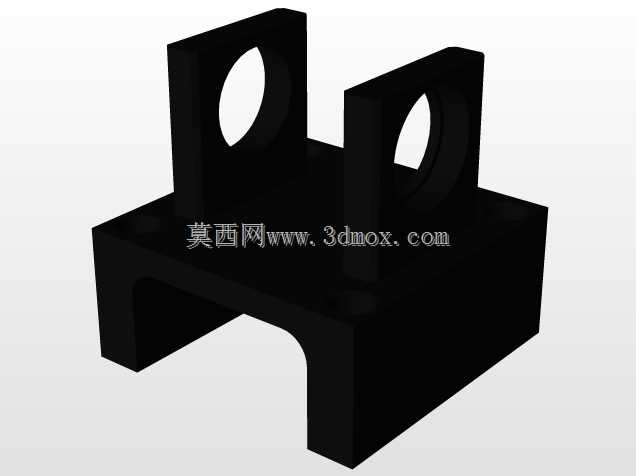

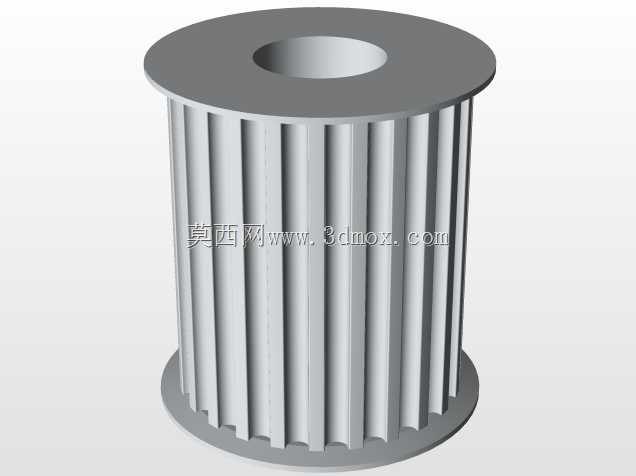

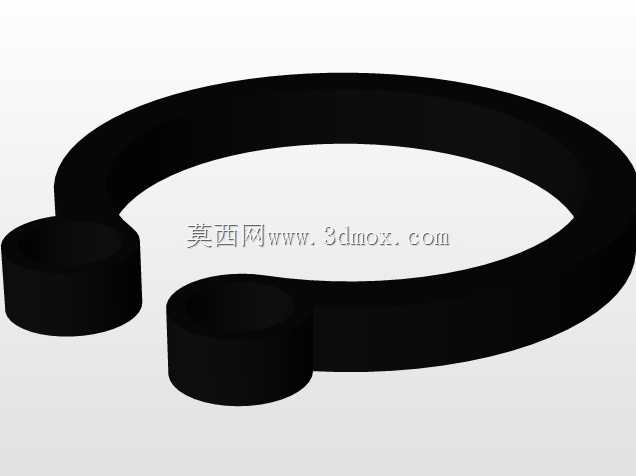

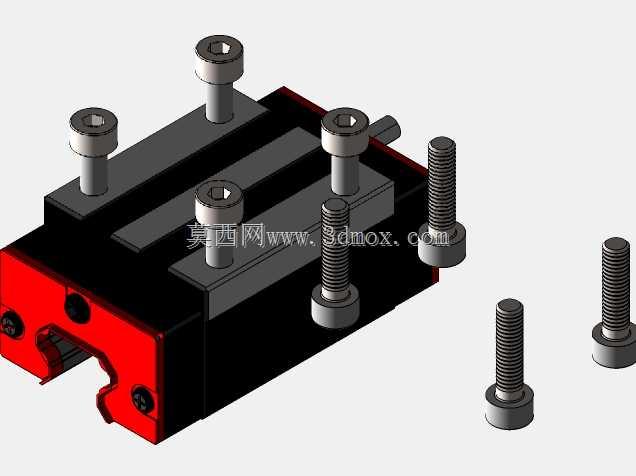

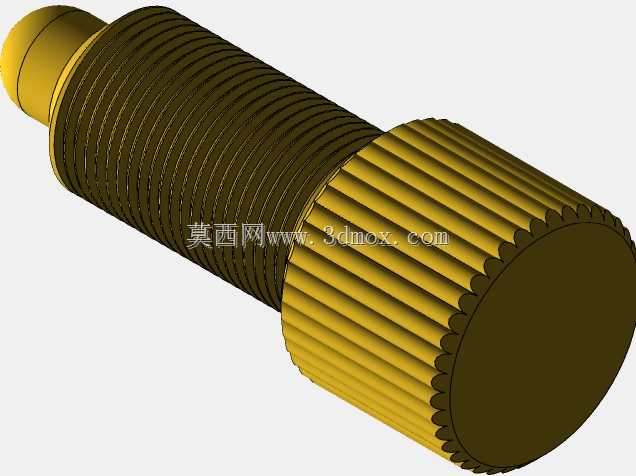

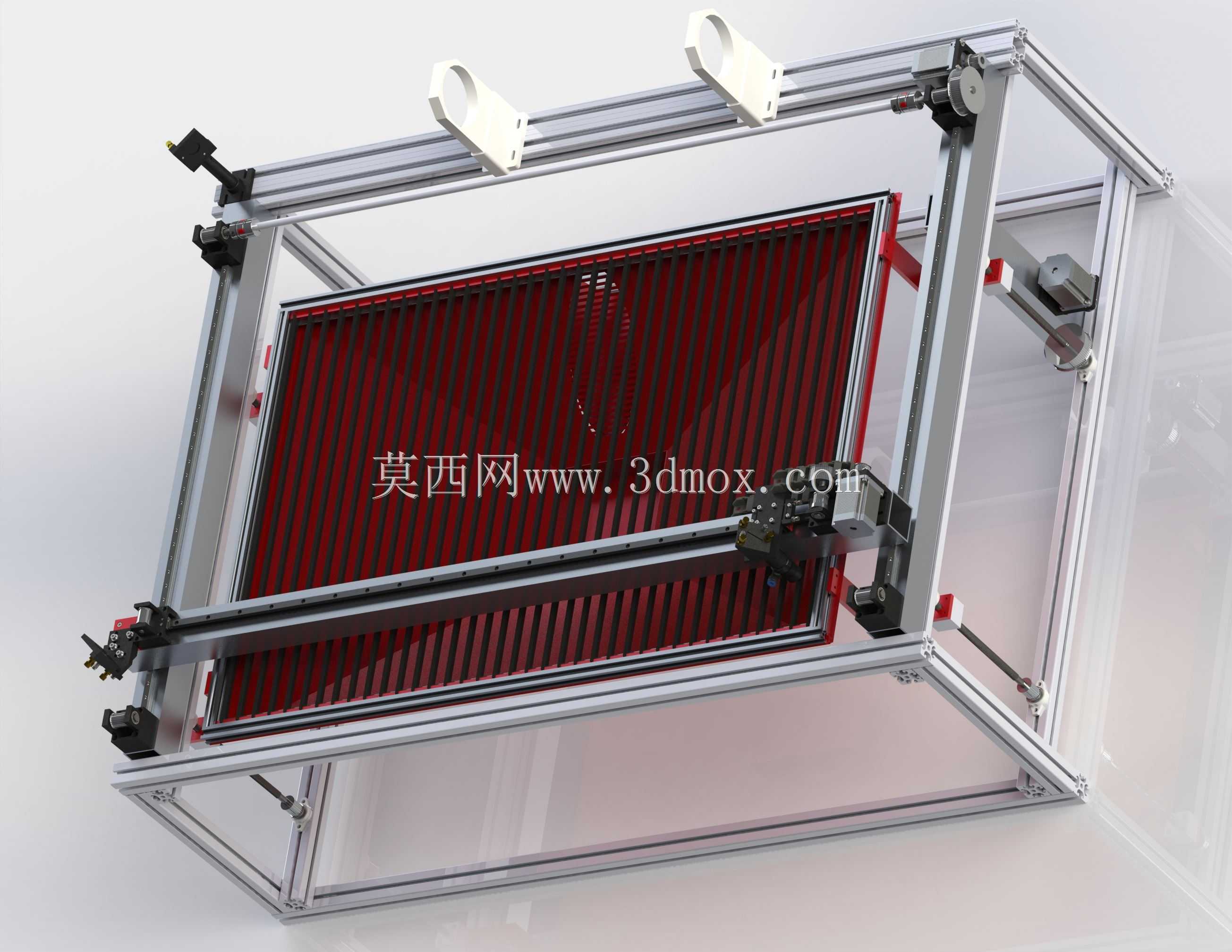

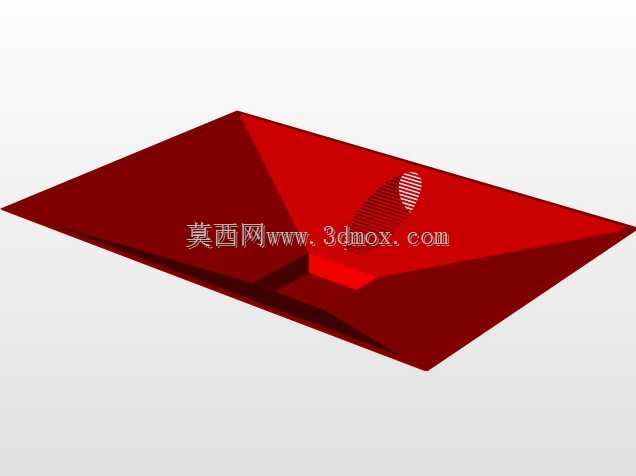

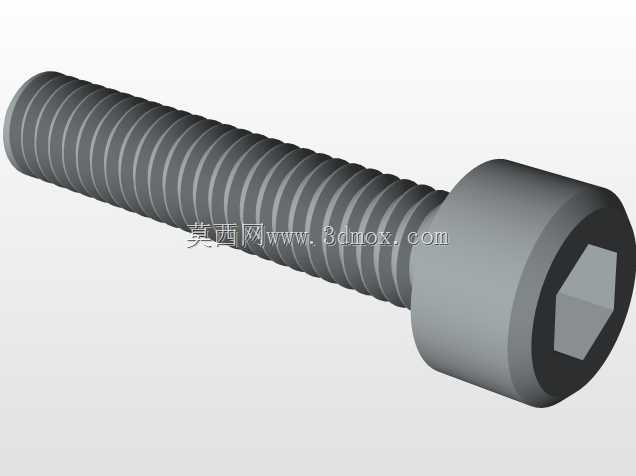

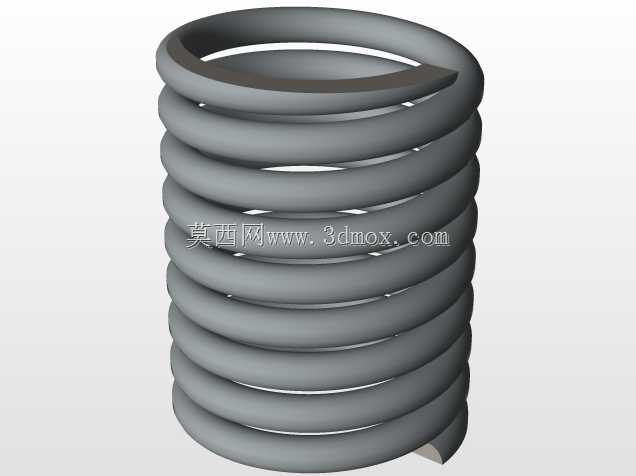

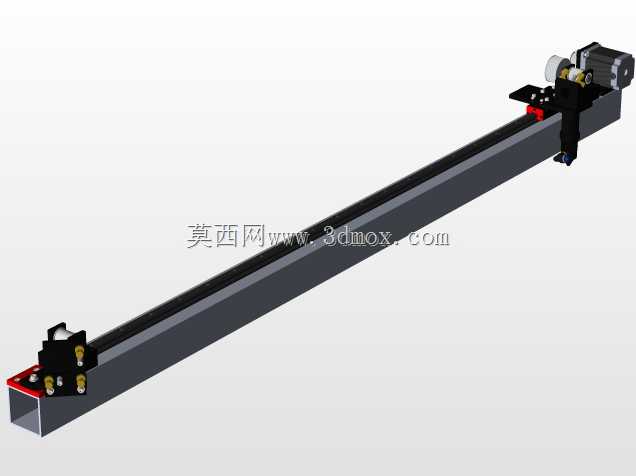

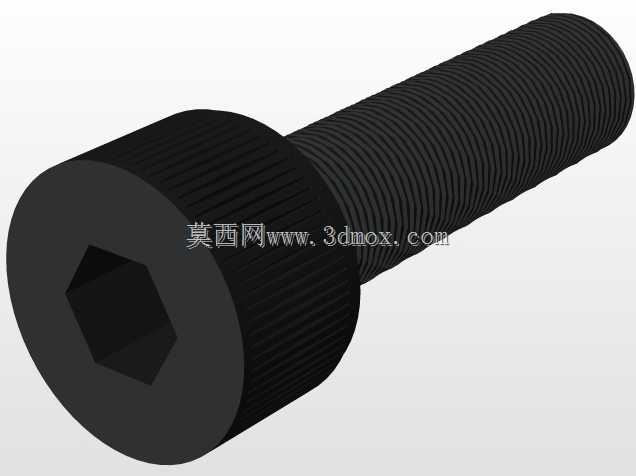

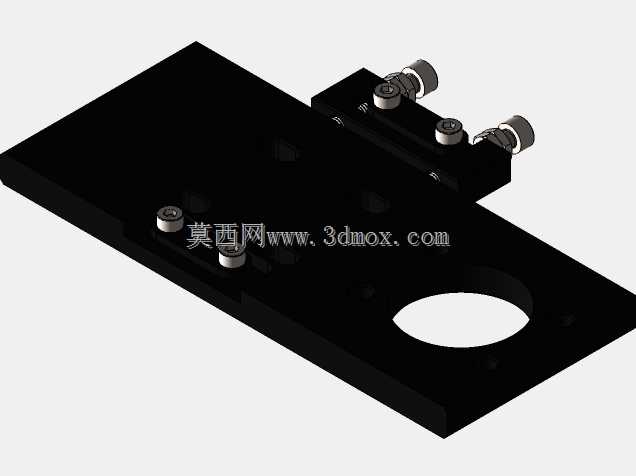

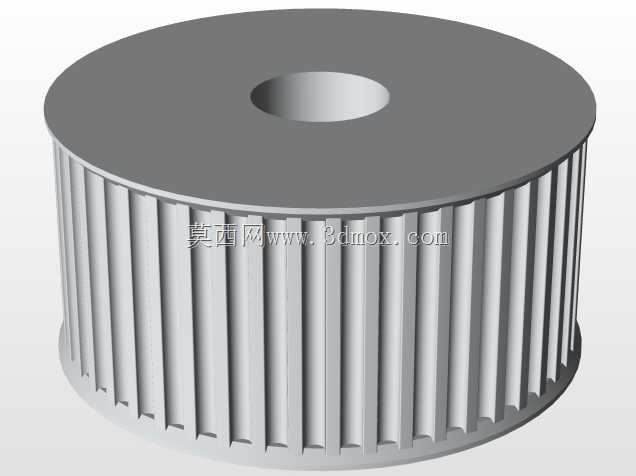

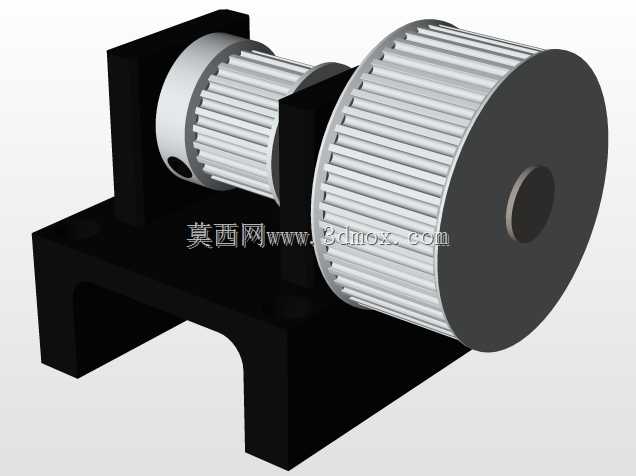

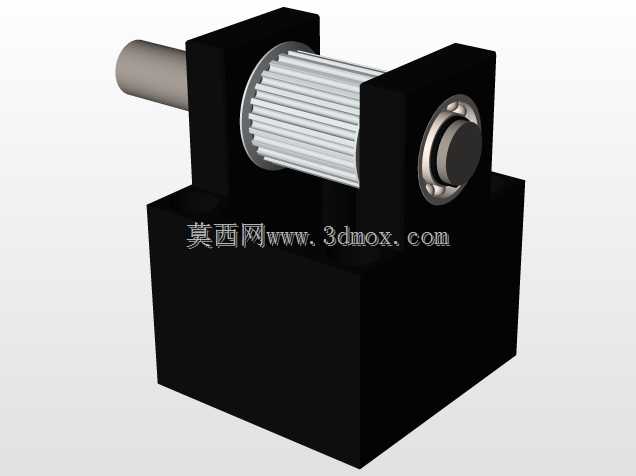

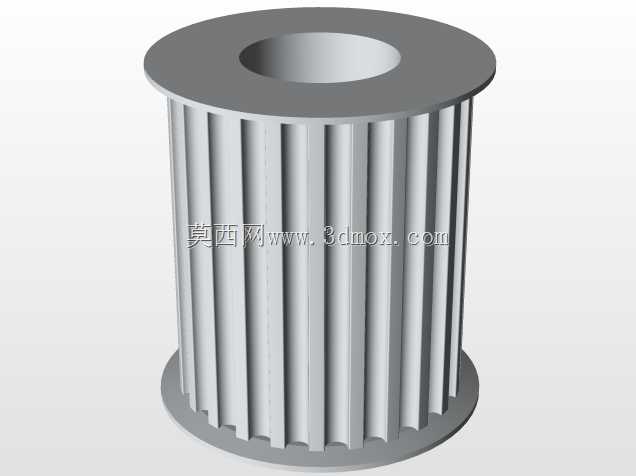

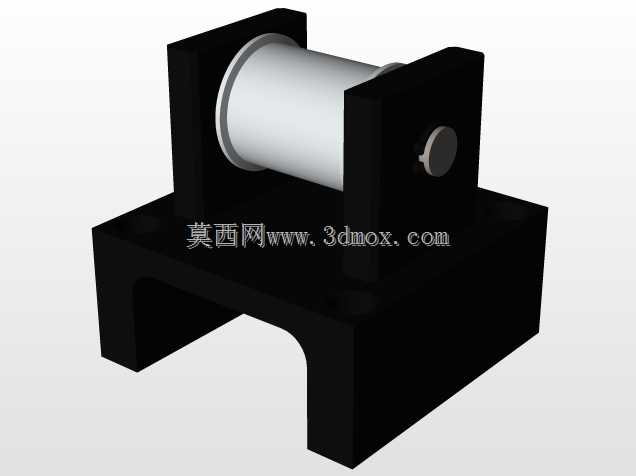

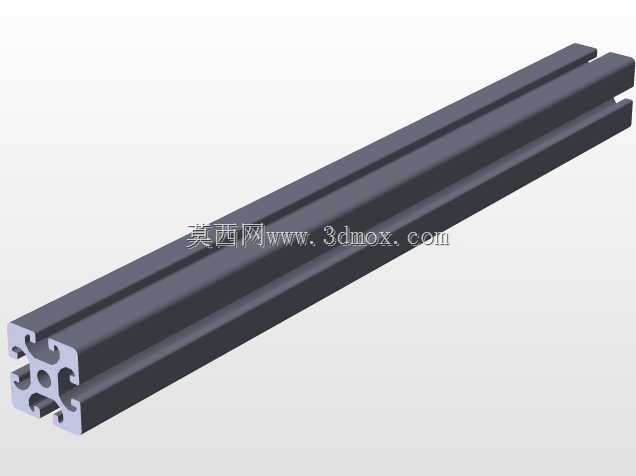

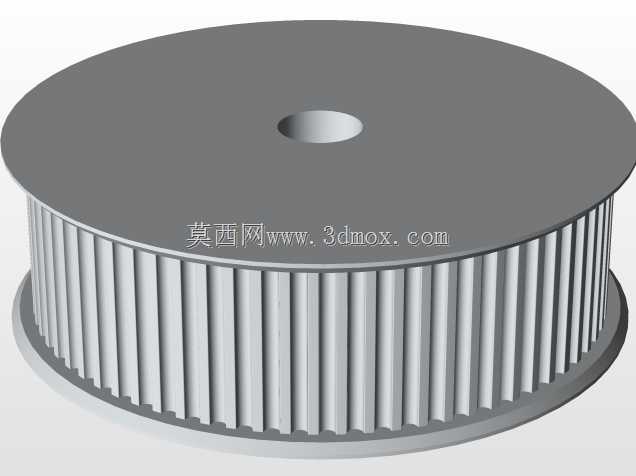

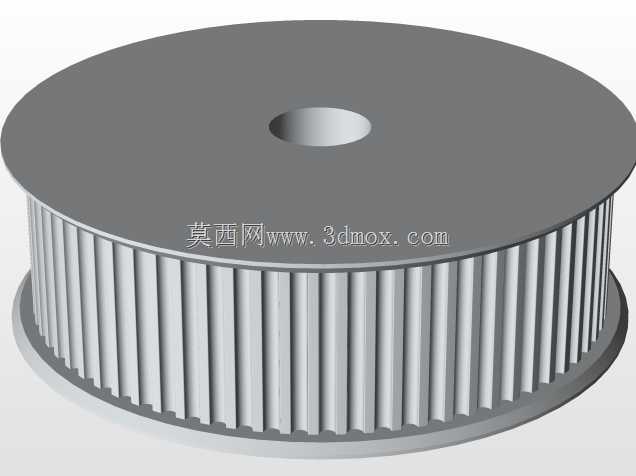

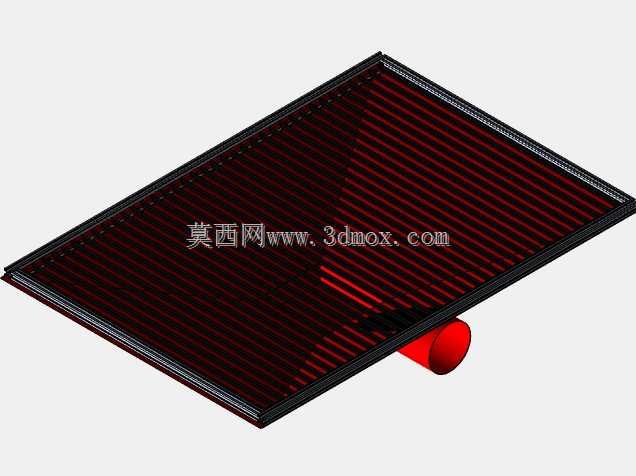

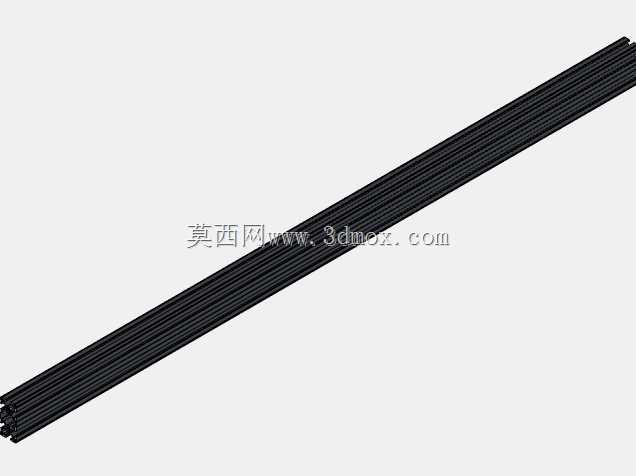

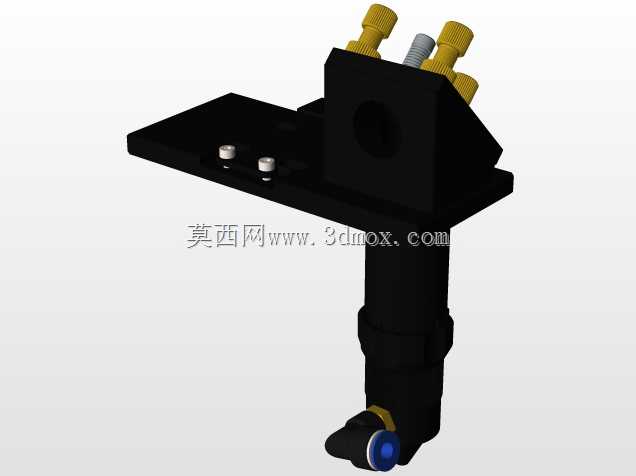

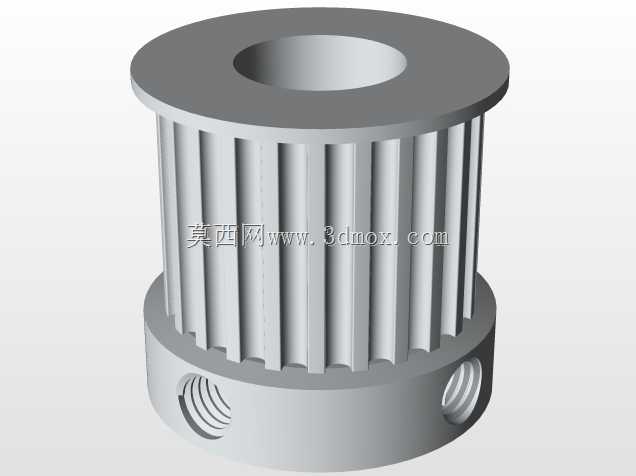

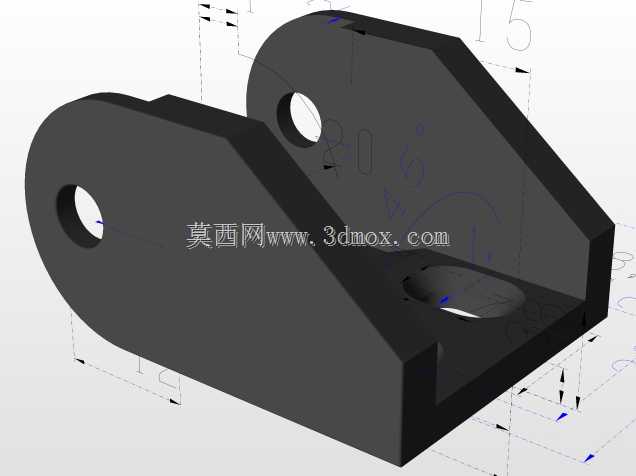

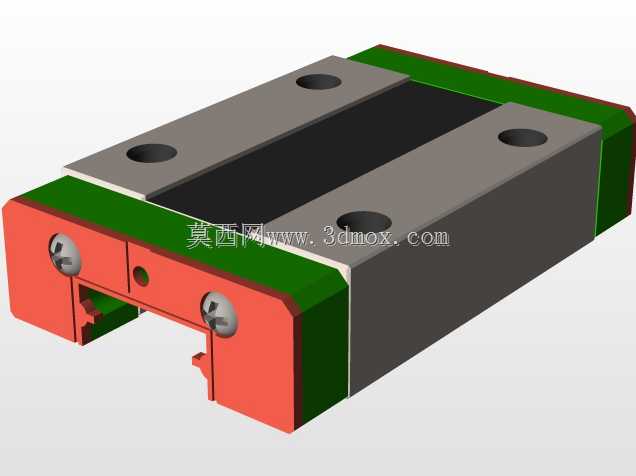

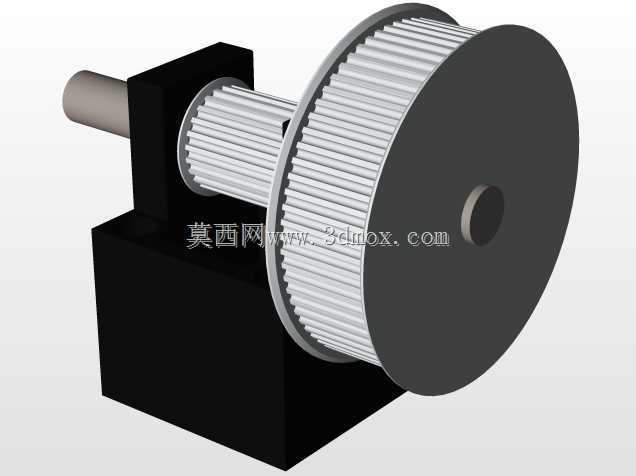

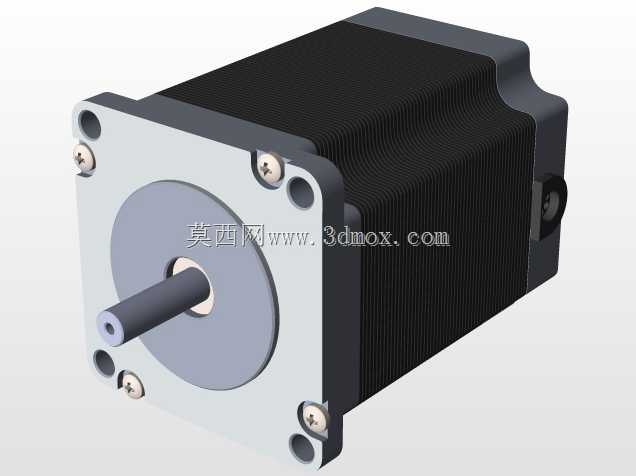

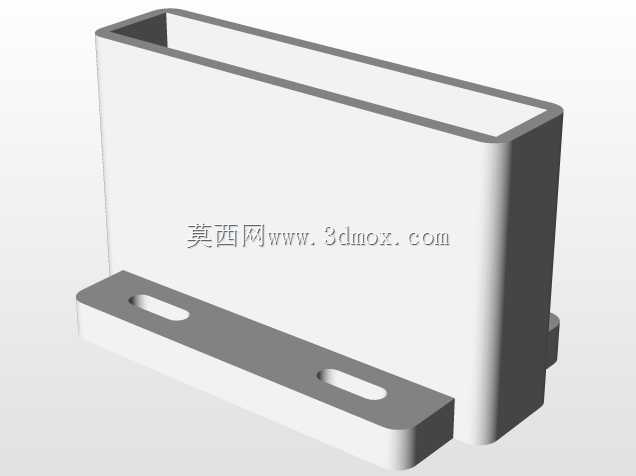

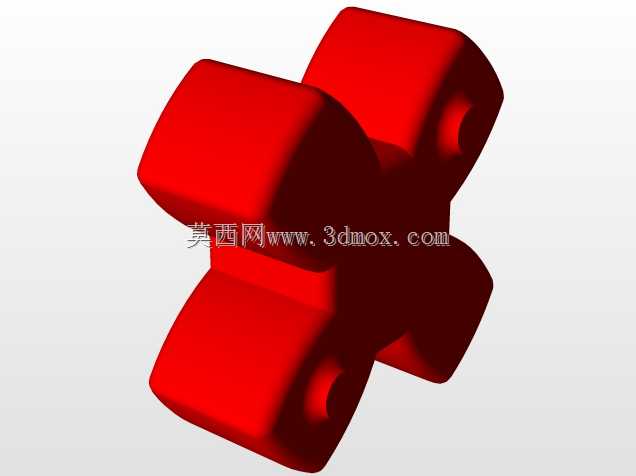

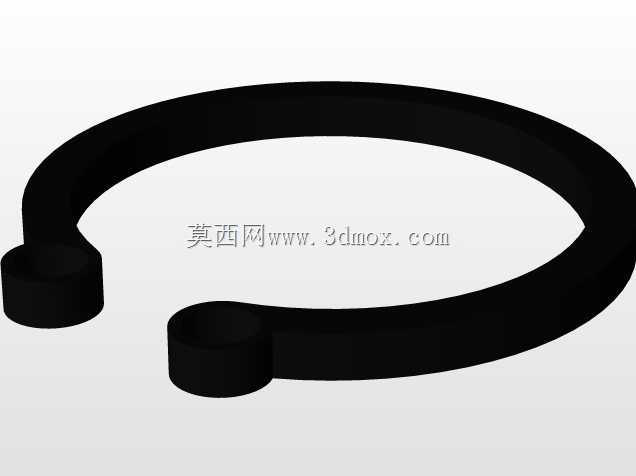

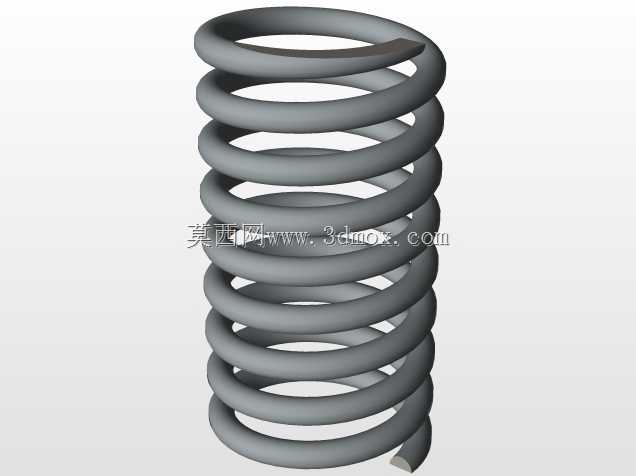

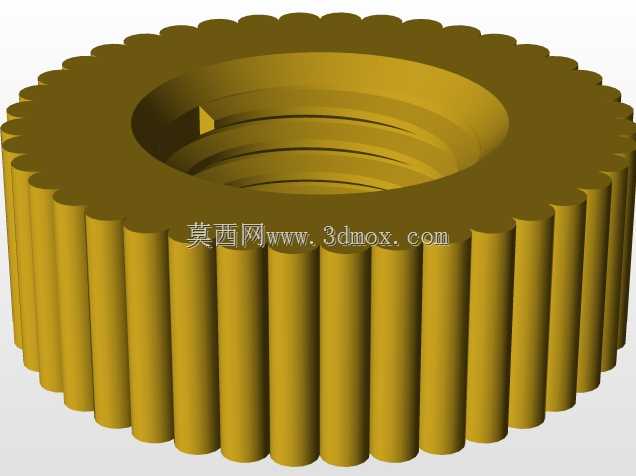

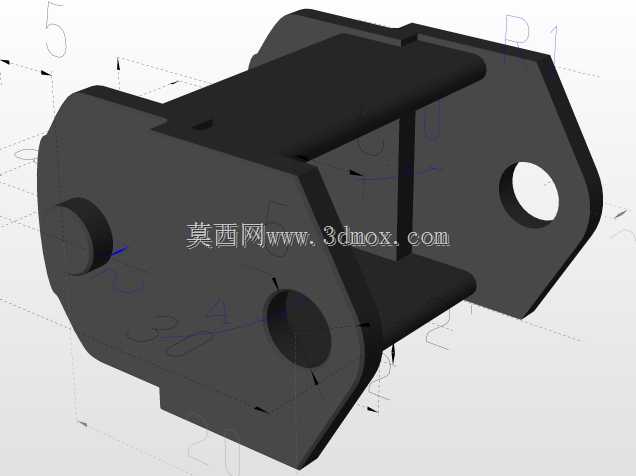

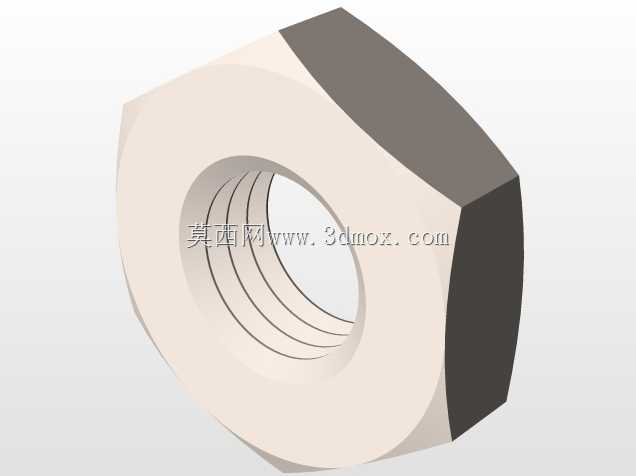

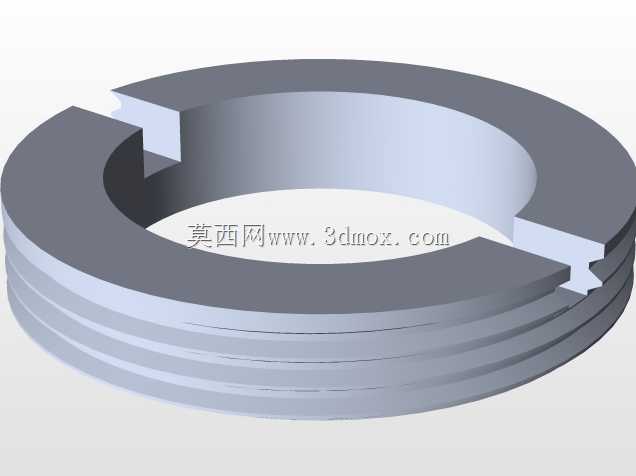

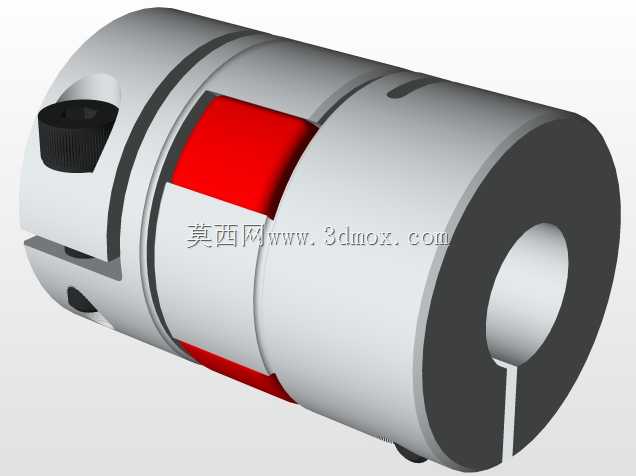

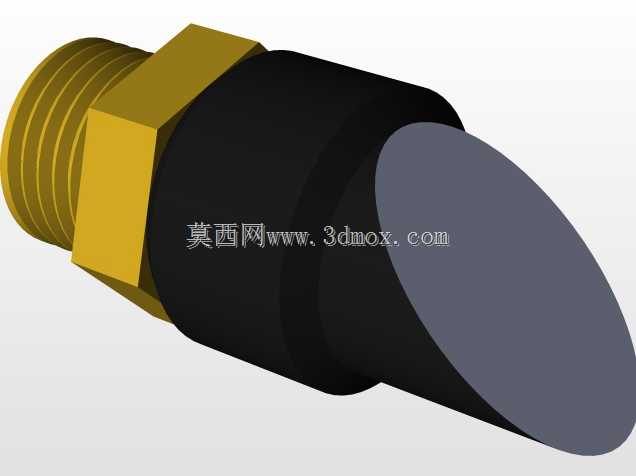

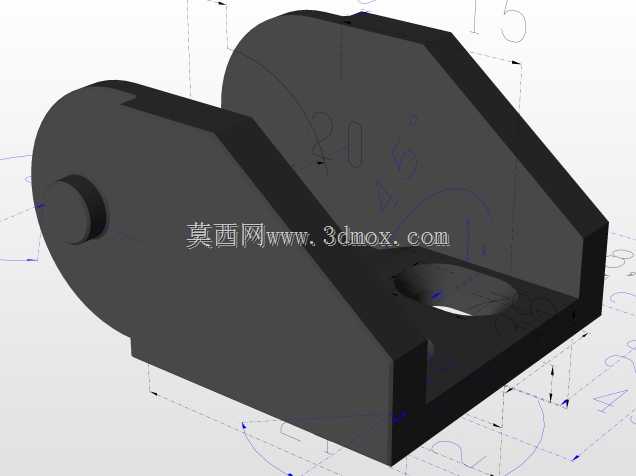

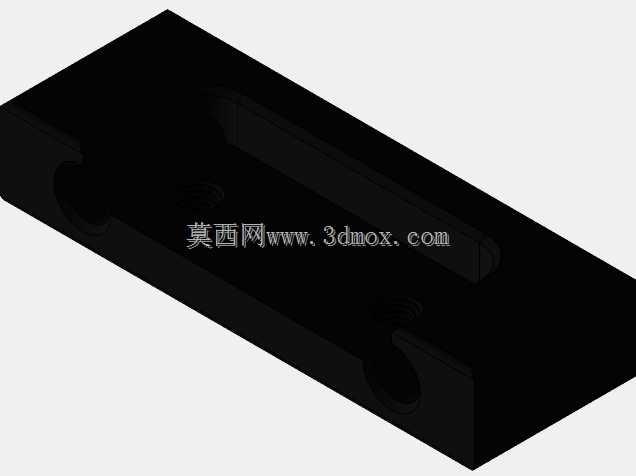

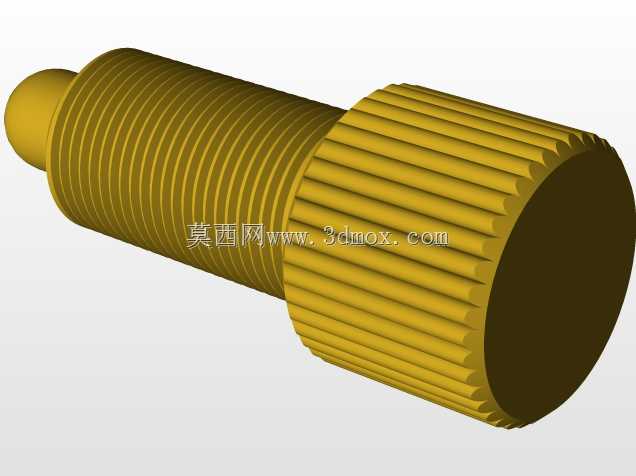

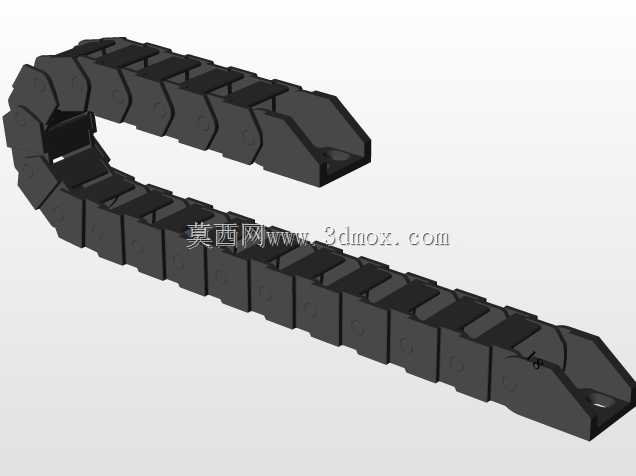

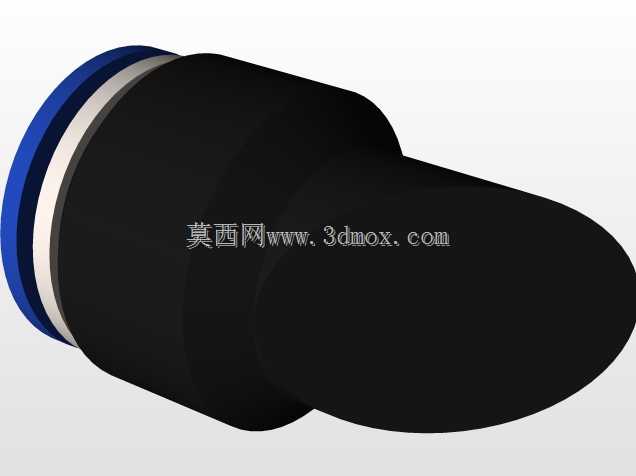

该结构是面向个人加工场景打造的二氧化碳激光切割承载机架，主要服务于小型加工作业、个人DIY创作、小批量非标零件加工等场景，能够满足薄金属板材、亚克力、木板、皮革等多种常见材质的平面切割加工需求，填补了专业工业激光切割机占地大、成本高，普通爱好者难以负担的市场空白，适合家庭作坊、个人工作室、创客空间这类对加工幅面有一定要求、但预算与场地有限的使用场景。整套机架采用工业铝型材搭配标准连接件搭建主体框架，无需复杂的焊接工艺即可完成组装，所有结构件均可通过常规采购渠道获取，大幅降低了个人搭建的门槛与整体成本。框架整体采用矩形分层布局，下层为稳固的支撑底座，通过型材拼接形成高刚性的承载基础，底部预留了调平支撑脚的安装位置，可根据放置地面的平整度调整设备水平度，避免因地面不平导致的导轨运行卡顿、切割精度偏差问题。中层为加工承载平台，采用栅格状支撑结构，既能够稳定承托待加工板材，又可以让切割过程中产生的废料、烟尘顺利下落，避免堆积在加工区域影响切割质量，同时栅格结构减少了平台与激光束的接触面积，降低激光反射对设备造成的损伤。上层为运动执行机构安装位，两侧平行布置直线导轨安装基准面，保证龙门运动轴的平行度精度，龙门横梁上搭载激光头运动滑座，可实现X、Y两个方向的平面运动，预留的激光头安装位可适配不同功率的二氧化碳激光管配套聚焦组件，两端的传动轮安装位可适配同步带传动结构，兼顾运动速度与定位精度。设计过程中充分考虑个人组装的便利性，所有型材连接位置均采用标准角槽连接件搭配T型螺栓固定，无需专用加工设备即可完成整机组装，框架四周预留了电气元件、激光管、排烟系统的安装空间，走线槽可沿型材凹槽布置，保证整机外观整洁的同时避免线路干涉运动部件。整机外形尺寸适配常规家用入户门与工作室空间，安装时无需对场地进行特殊改造，仅需预留前后上下料的操作空间即可投入使用，框架的模块化设计也支持使用者根据自身加工需求调整加工幅面，更换不同长度的型材即可拓展或缩小加工范围，具备极强的改造适配性。
