工业传动用皮带张紧调节装置结构设计

皮带张紧装置是带传动系统中不可或缺的核心配套部件，广泛应用于各类工业生产场景的动力传输环节，覆盖轻工生产线、农业机械动力传输、机床辅机传动、输送设备动力传递等多个领域，是保障带传动系统稳定运行的关键结构。在实际生产运行中，传动皮带长期受交变载荷作用会出现蠕变伸长，导致张紧力不足，进而引发皮带打滑、传动比失准、皮带异常磨损、传动效率骤降等问题，严重时甚至会造成皮带跳齿、脱落，引发生产线非计划停机。这款张紧装置的核心用途就是持续为传动皮带提供适配的张紧力，补偿皮带运行过程中的磨损伸长量，同时吸收传动过程中产生的小幅振动，降低传动系统运行噪音，延长皮带与配套传动轮的使用寿命，保障整套动力传输系统的运行可靠性。

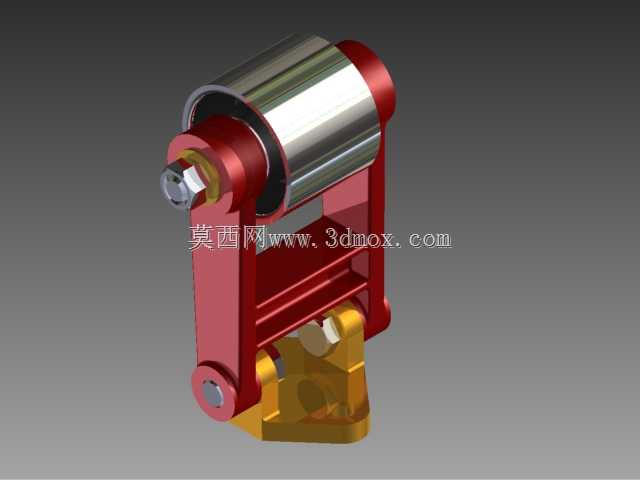

从功能特性来看，该张紧装置采用摆臂式张紧结构，搭配可灵活调整的铰接安装底座，能够根据不同传动场景的皮带布局、张紧力需求调整张紧轮的施压角度与压紧行程，适配不同宽度、不同截面类型的传动皮带使用。装置的张紧执行端采用耐磨金属材质的辊轮结构，辊轮内部配置低摩擦转动副，在压紧皮带的过程中可随皮带同步转动，不会对皮带工作面造成额外的滑动磨损；摆臂与底座之间的铰接结构配合锁紧定位组件，既可以在安装调试阶段灵活调整张紧行程，也能在设备长期运行中保持张紧状态稳定，避免出现张紧力偏移的问题。

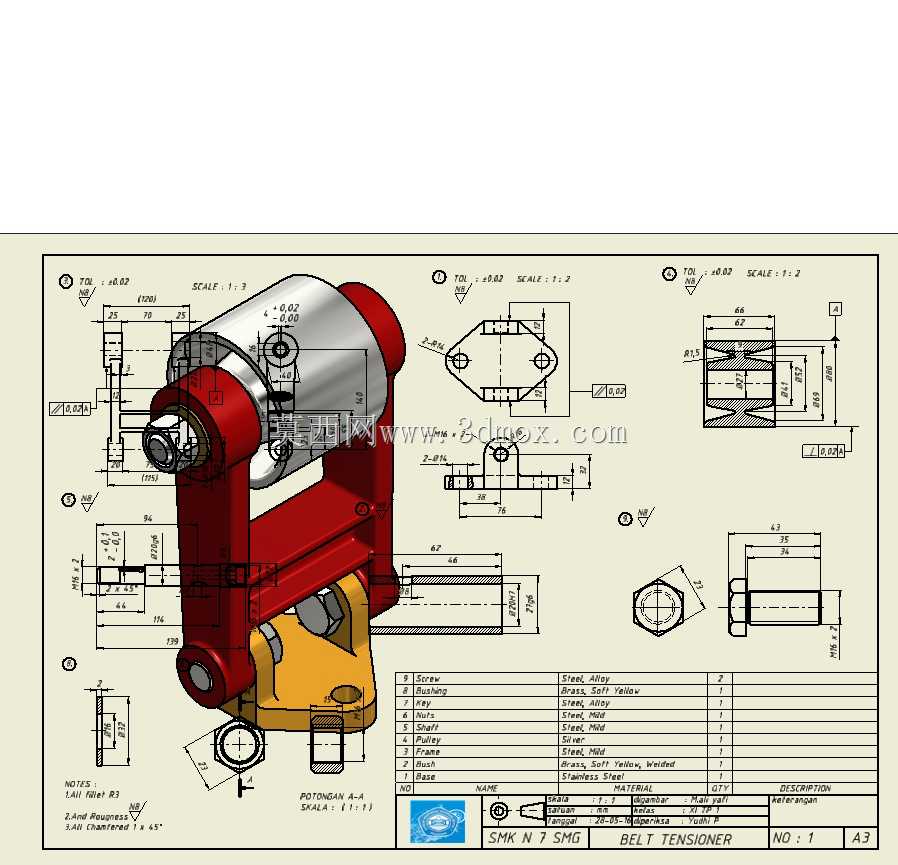

在设计思路上，这款结构优先考虑了安装适配性与运行可靠性，整体采用模块化分体设计，主要分为固定底座、摆臂支架、张紧辊轮、锁紧调节组件四个功能模块，各部件之间采用标准紧固件连接，既方便生产加工过程中的精度管控，也便于后期运维过程中的易损件更换。设计过程中对摆臂的受力角度进行了优化，让张紧力的作用方向始终垂直于皮带的传动段，避免产生额外的轴向分力对传动轮轴造成偏载；同时对各部件的壁厚、连接位置的强度进行了校核，确保装置在承受额定张紧力的情况下不会出现结构变形，适配常规工业场景下的传动载荷需求。

从安装边界与尺寸来看，该装置的固定底座采用双螺栓孔安装设计，安装孔位间距适配多数工业传动设备的预留安装位，整体结构紧凑，摆臂的摆动行程覆盖常规皮带传动的张紧补偿需求，安装时不需要对原有传动系统的主体结构进行大幅改动，可直接适配现有带传动系统的加装改造，也可作为标准配套部件集成在新设计的传动设备中。装置的整体外轮廓尺寸经过优化，在满足结构强度的前提下尽可能压缩占用空间，不会与传动系统周边的其他部件产生运动干涉，适配多种安装空间受限的传动场景。
