家具生产用木钉振动碗式送料结构

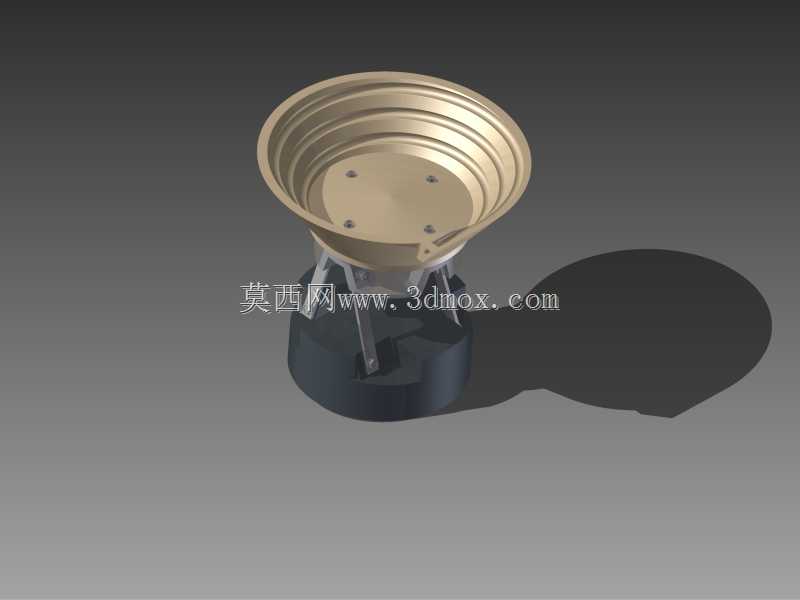

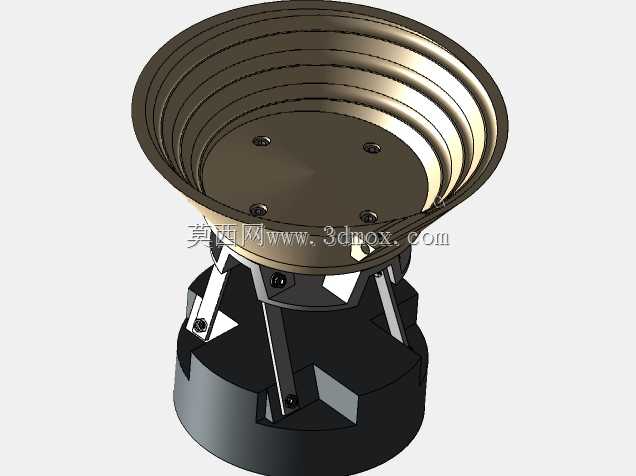

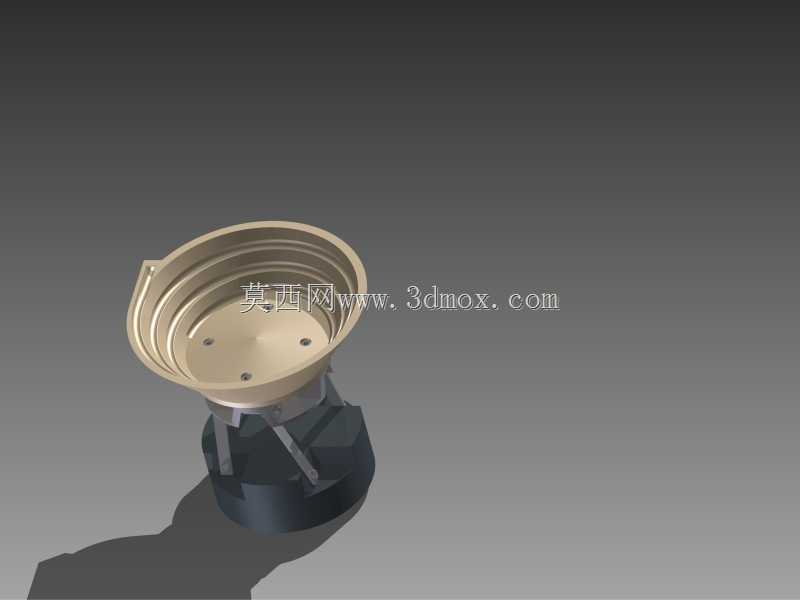

这款碗式给料结构主要面向家具制造生产线的木钉自动上料工序设计，是家具组装环节实现小规格紧固件有序输送的核心配套部件，能够替代传统人工排料、手动上料的作业模式，大幅提升家具组装工位的连续作业效率，降低人工分拣物料的重复劳动强度。在实际家具生产场景中，木钉作为板式家具拼接、框架结构固定的常用连接件，规格细小、批量零散，人工分拣排序不仅效率低下，还容易出现物料洒落、排序错乱导致的组装卡滞问题，这款振动碗式给料结构正是针对这类小尺寸柱状紧固件的定向输送需求开发。设备依靠底部的振动驱动单元产生规律的高频微幅振动，带动上部的碗形料盘做定向扭转振动，料盘内壁设置有螺旋上升的导料轨道，杂乱堆放在料盘内的木钉会在振动作用下沿着螺旋轨道逐步爬升，爬升过程中通过轨道上的定向筛选结构，将姿态不符合输送要求的木钉重新抖落回料盘底部，只有姿态统一、符合出料要求的木钉能够沿着轨道顺利输送至出料口，对接后续的组装工位实现连续供料。设计过程中充分考虑了木钉的外形特征，料盘的螺旋轨道宽度、筛选挡边的高度都匹配常规家具用木钉的直径与长度尺寸，避免输送过程中出现卡料、叠料的问题；料盘主体采用耐磨金属材质加工，表面做光滑处理，减少木钉输送过程中的摩擦阻力，同时降低长期振动作业带来的轨道磨损，延长设备的使用寿命。底部的振动驱动座采用对称支撑结构，保证振动输出的稳定性，减少作业过程中的偏摆晃动，降低设备运行的噪音。安装边界方面，设备整体为立式圆柱结构，底部安装座设置有均匀分布的固定孔位，可直接固定在生产线的机架台面上，不需要额外搭建复杂的支撑结构；料盘的出料口高度可根据对接工位的进料高度做小幅调整，能够适配不同规格家具组装设备的进料位置要求，设备整体占地空间紧凑，不会占用生产线过多的台面操作空间，既可以配套全自动家具组装线使用，也可以作为半自动化工位的独立上料单元使用，适配不同自动化程度的家具生产场景。
