三爪式齿轮轴承手动拉拔拆卸工具

　　这套三爪式齿轮拉拔器面向轴系零部件的无损拆卸作业，在设备维修、产线维保、工装夹具拆装以及机械加工车间的日常检修场景中使用频率较高。现场遇到过盈配合的齿轮、带轮、轴承内圈、联轴器轮毂卡在轴端时，直接敲击很容易损伤轴颈、破坏配合面，甚至造成齿轮轮齿崩裂、轴承保持架变形，而拉拔器通过沿轴线方向施加稳定轴向拉力，让受力集中在被拆零件的承载部位，能够把零件平稳从轴上顶出。

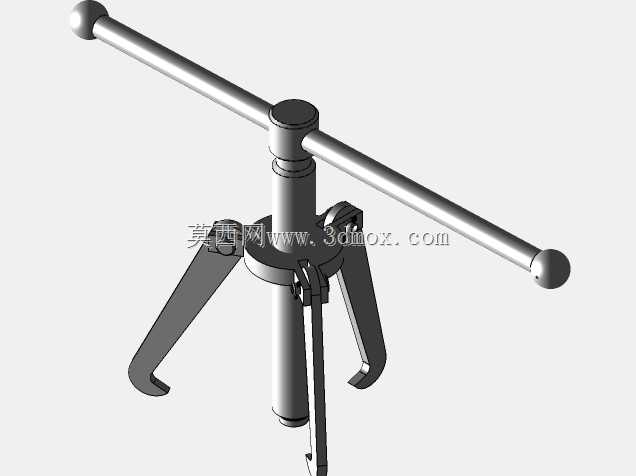

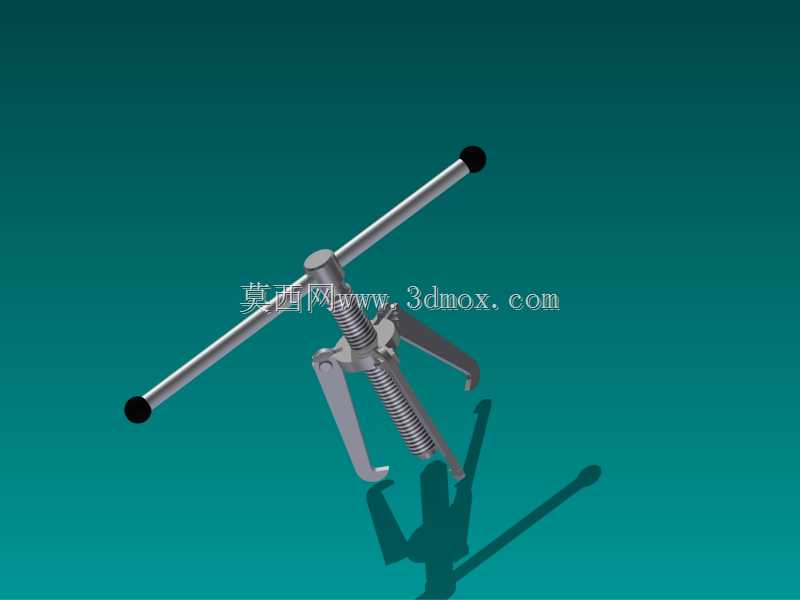

　　从结构组成来看，模型完整还原了手动拉马的核心部件：顶部横向布置的加力杆穿过中心螺杆上端，操作人员扳动横杆即可带动螺杆旋转，把回转力矩转化为轴向顶推力；螺杆中段加工有连续梯形传动螺纹，这类螺纹相比普通三角螺纹牙根强度更高、承载能力更强，适合承受较大轴向载荷，且具备较好的自锁特性，加载后不会自行松脱反转；螺杆下端为顶针结构，作业时直接抵靠在轴端中心孔上，保证顶推作用力与轴的中心线重合，避免偏载。

　　外围的三爪夹持机构是整套工具的功能核心，三根钩爪沿周向均匀分布，爪钩向内弯折，作业时勾住被拆卸齿轮的背面轮缘或者轴承内圈端面；爪体通过铰接销轴与中部滑动支架连接，可随支架沿螺杆轴向上下浮动，同时能够小角度张开或收拢，适配不同直径的待拆零件。铰接位置的配合间隙在建模时做了合理预留，既保证爪体转动灵活，又不会因间隙过大出现夹持晃动。支架与中心螺杆之间通过螺纹副配合，旋转螺杆时，顶针顶住轴端无法前进，螺纹反作用力就会带动三爪支架沿轴向向后移动，进而拉动钩住的零件沿轴向外移。

　　设计这类工具首先要保证受力同轴度：中心顶针、螺杆轴线、三爪所在圆周的中心必须与被拆轴的轴线完全重合，若三爪受力不均，单侧钩爪载荷过大，轻则拉弯爪臂，重则零件偏斜卡死在轴上，甚至崩脱弹出引发安全隐患。因此三根钩爪的长度、铰接点位置、钩头厚度完全一致，装配后周向夹角保持120度左右，让三个支点的拉力均匀分担。钩爪的截面采用变厚度设计，靠近铰接支点的臂段承受弯矩最大，截面厚度相应加大，钩头挂接部位做了圆角过渡，避免应力集中在弯折处出现断裂。

　　实际现场使用时，先要根据待拆零件的外径调整三爪张开幅度：小尺寸轴承可以收拢钩爪，让钩头牢牢挂住内圈端面；大直径齿轮则张开爪臂，钩住轮缘背面的平整位置，不能搭在轮齿齿面上，防止轮齿受拉断裂。顶针要准确嵌入轴端的中心工艺孔，若轴端没有中心孔，需要搭配平垫顶块扩大接触面积，避免顶尖把轴端压出凹坑。加力时缓慢扳动横杆，初期先预紧确认三个钩爪都已贴合受力、没有滑脱趋势，再逐步加力，若阻力过大可在配合面注入渗透润滑剂，等待渗透后再缓慢加载，禁止随意套加延长管暴力猛扳，防止螺杆螺纹变形或爪臂过载断裂。

　　从安装边界与尺寸适配角度，该款拉拔器的有效拉拔行程由螺杆的螺纹段长度决定，作业前需要确认被拆零件的轴向配合长度小于工具的有效行程，避免螺杆走到行程极限后仍未将零件拉出；三爪的最大张开直径决定了可处理零件的外径上限，最小收拢直径则要保证钩爪能够伸入小尺寸轴承的外圈间隙挂住内圈。横向加力杆的长度经过力矩匹配，杆长越长，操作人员施加同样手部力量时螺杆获得的扭矩越大，产生的轴向顶推力也越高，但杆长过长会导致加载力矩超过螺杆和爪体的承载上限，因此模型中横杆两端设置了限位球头，既防止加力时手部从杆端滑脱，也限制了最大操作力臂。

　　在三维建模过程中，所有铰接销轴、螺纹段、爪体弯折处都按实际加工逻辑搭建：梯形螺纹的牙型、螺距符合传动螺纹的标准参数，爪臂的弯折圆角、铰接孔与销轴的配合间隙都做了还原，整体结构没有多余冗余部件，装配关系完全贴合实物的装配逻辑，可直接用于维修工装的结构参考、手动工具的结构原理演示，也能作为设备维保工位的工具选型三维参照，帮助工程人员提前判断工具的张开范围、拉拔行程是否适配现场待拆卸的轴系部件，减少选型 mismatch 导致的作业中断。日常维保中这类三爪拉马属于通用工装，不同规格的拉拔器覆盖从小型仪表轴承到中型减速机齿轮的拆卸需求，相比液压拉马，手动机械式结构无需外接动力源，维护简单，适合野外作业、无气源电源的检修场景，且故障点少，螺纹副定期涂脂润滑即可长期使用。
