叉车配套伸缩式起重吊臂属具结构

　　这套属具结构的核心定位，是给常规平衡重式叉车追加吊装作业能力，让原本仅能完成叉取、堆垛、托盘转运的通用工业车辆，无需额外采购独立起重设备，就能覆盖厂区内短距离重型工件移位、设备检修就位、模具上下机床、仓储区异形件吊运等零散吊装场景。在机械加工车间的日常运维里，经常遇到几吨重的轴类、箱体类工件没有标准托盘承托，叉齿无法直接托举，调用汽车吊成本高、进场审批流程繁琐，这类挂接在叉车货叉位置的伸缩吊臂，就能快速完成属具切换，作业灵活性远高于固定工位起重设备。

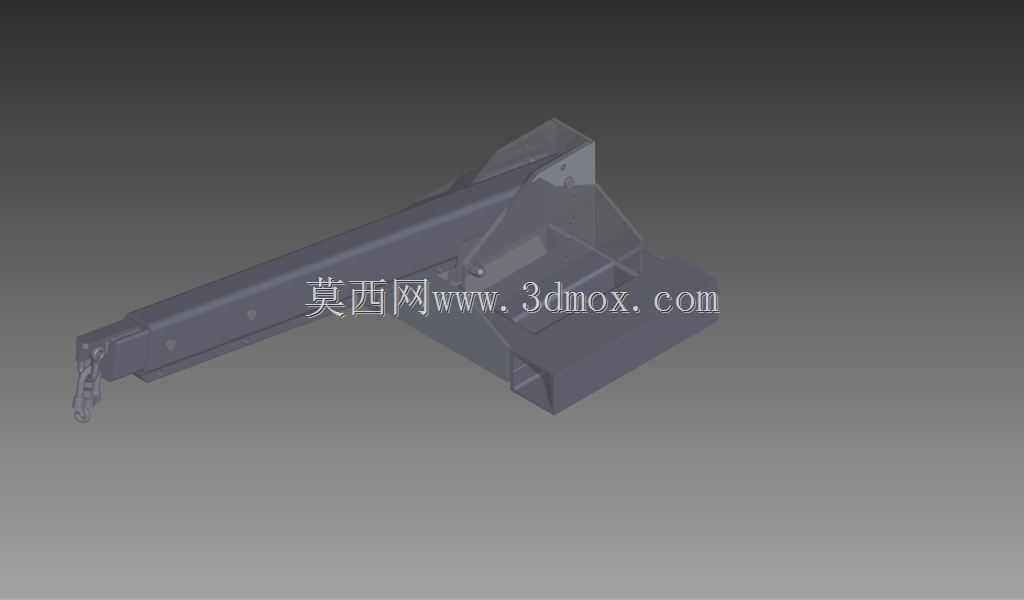

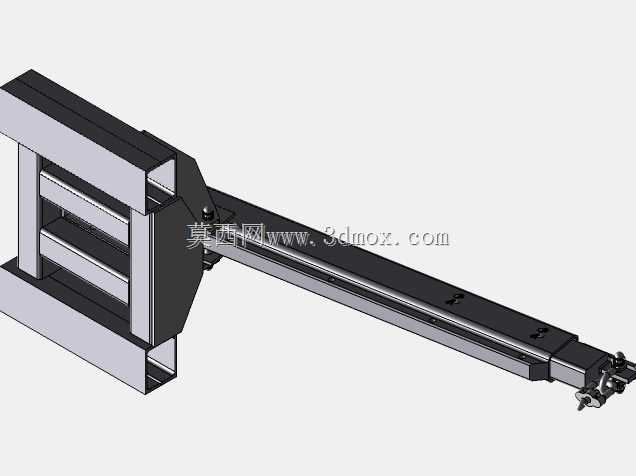

　　从结构布局来看，整套装置分为挂接基座、主支撑臂架、多级伸缩梁、前端吊具挂点四个核心部分。挂接基座采用槽型箱式焊接结构，下方预留的两个贯通空腔完全匹配标准叉车货叉的截面尺寸，作业时直接将货叉完全插入槽腔，依靠货叉的承载面传递竖向载荷，基座后侧的竖向立板顶靠在叉车叉架横梁位置，抵消吊装时吊臂前端产生的前倾倾覆力矩，不需要对叉车本身的门架、液压系统做任何改装，属具拆装全程只需要插入货叉、插入安全销锁定两个步骤，切换回普通叉装作业时拔出销子抽出吊臂即可，不会破坏原车的作业功能。

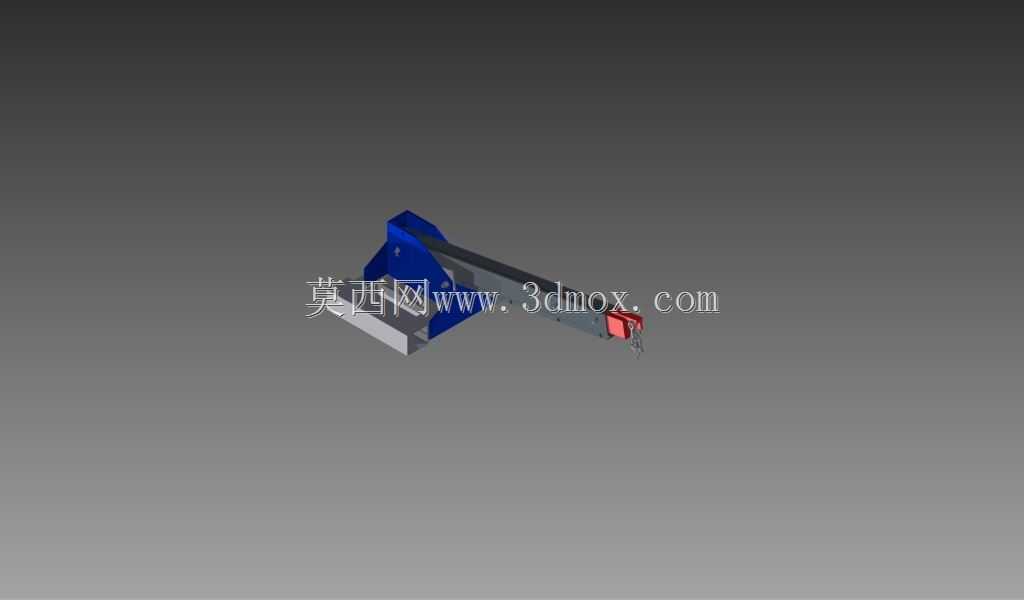

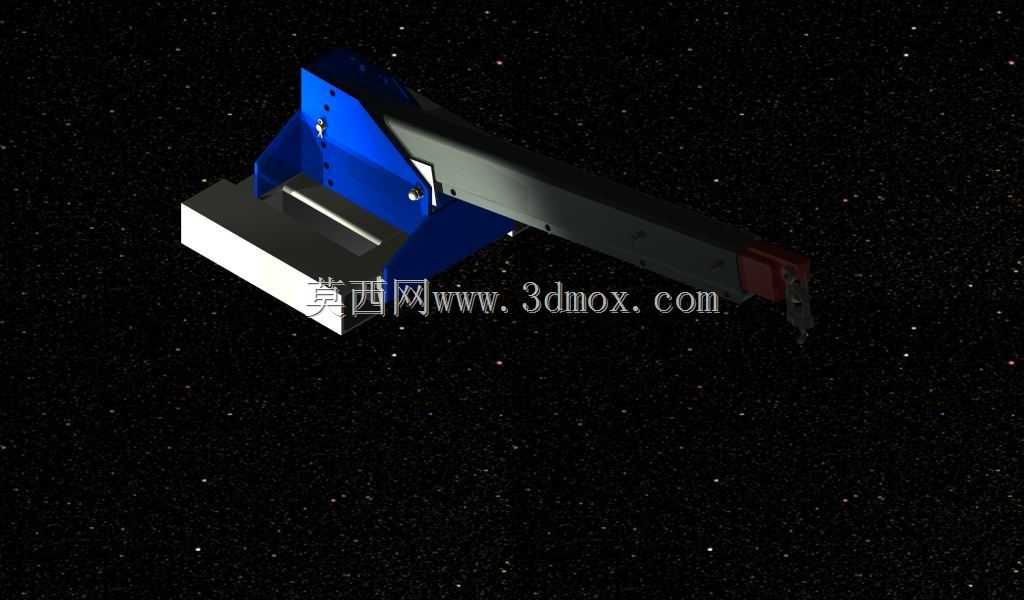

　　臂架部分采用嵌套式箱型伸缩结构，固定段臂架和基座的蓝色支撑侧板通过多组铰接销轴连接，支撑侧板做成三角加强形态，把臂架工作时的弯曲载荷分散传递到整个基座区域，避免局部应力集中。多节伸缩臂采用矩形截面型钢焊接成型，相邻臂段之间设置耐磨滑移衬垫，既保证伸缩滑动顺畅，又能控制臂段之间的配合间隙，防止吊重时臂架出现异常晃动。每节臂的对应位置都加工有等间距的定位销孔，作业时可以根据当前吊装的作业半径需求，把伸缩梁拉出到对应长度，插入高强度定位销锁定臂长，不同伸出长度对应明确的允许吊重阈值，从设计根源上避免超作业半径超载吊装的风险。

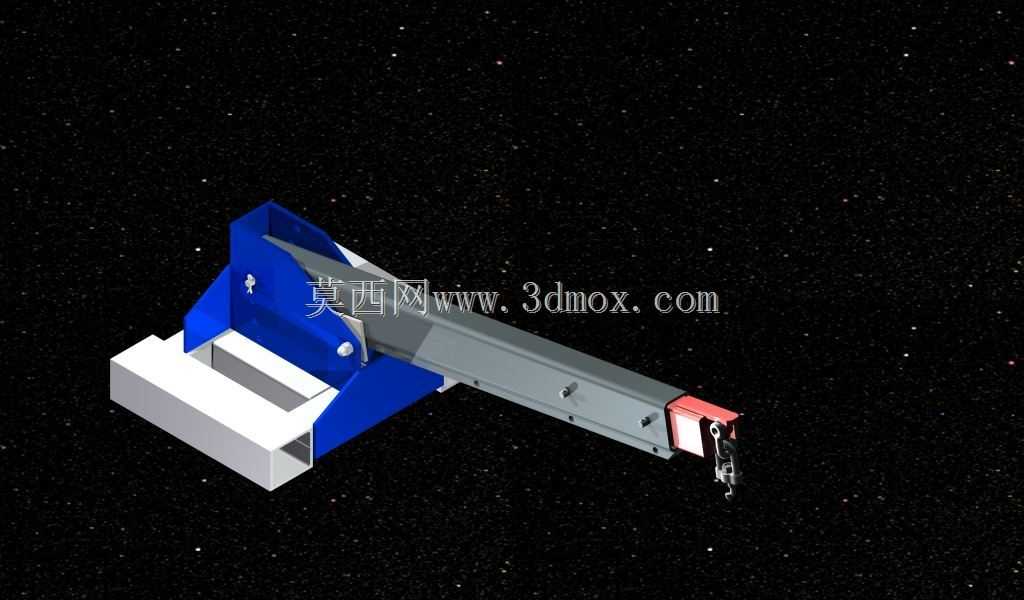

　　臂架最前端设置红色的端板限位结构，下方伸出的吊耳座直接挂载起重吊钩组件，吊钩带防脱保险卡结构，防止吊装时钢丝绳、吊装带从钩口滑脱。整个臂架的所有承载焊缝都采用连续满焊工艺，箱型臂内部在受力集中的位置加焊横向加强筋板，避免长臂架受弯时出现腹板失稳变形。和专用起重机的伸缩臂不同，这套属件没有内置独立的伸缩液压油缸，臂长调整采用手动拉出、销钉锁定的形式，结构更简单，故障率极低，非常适合吊装频率不高、作业半径固定的厂区辅助作业场景，日常维护只需要定期给滑移面补涂润滑脂、检查销轴磨损量即可，没有复杂的液压元件需要维保。

　　在安装边界层面，基座插槽的宽度、高度尺寸完全适配行业通用的标准货叉规格，插槽端部预留的安全销孔和货叉上的定位孔对齐，穿入销子后能完全防止吊臂在叉车急刹、前倾时从货叉上滑脱。整套属具的自身重心在挂接完成后尽量靠近叉车前轮中心线，最大限度压缩前端载荷的力臂长度，降低叉车的额定载荷折减比例。臂架处于完全收回状态时，整体纵向长度和普通叉车叉取托盘时的货叉伸出长度接近，不会影响叉车在车间狭窄通道内的转弯通行；当臂架完全伸出时，作业半径可以覆盖叉车前方数米的范围，能够把工件吊放到设备基础、机床工作台面等叉齿无法直接抵达的位置。

　　实际作业过程中，操作人员可以通过叉车本身的门架俯仰动作，小范围调整吊臂的仰角，以此改变吊钩的作业高度和作业半径，配合叉车的前后移动，就能精准调整被吊工件的就位位置，比如车间里更换冲压设备模具时，吊臂可以直接伸到机床开敞的冲压区域上方，把模具垂直吊放到安装工位，不需要额外搭建临时起重三脚架。在仓储环节，遇到没有托盘的长型材、重型设备配件，也可以用吊装带捆扎后通过吊臂起吊，完成货车装卸货作业，适配的物料形态比普通货叉宽泛很多。

　　建模过程中所有板件的厚度、销轴的配合间隙、相邻臂段的嵌套余量都按照实际焊接工装的工艺要求设定，基座的槽口内尺寸预留了货叉插入的合理间隙，不会出现尺寸干涉导致挂装困难；三角支撑侧板的铰接点位置经过受力校核，当臂架处于水平最大伸出状态、挂载额定载荷时，支撑位置的剪应力和臂架的下挠量都在工程允许范围内，前端吊钩的吊耳厚度按照吊装载荷的抗拉要求选型，整体结构完全贴合工业现场的实际使用逻辑，没有冗余的装饰性结构，每一处几何特征都服务于载荷传递和作业功能实现。
