专业吸尘器筒式褶皱过滤芯结构

　　该滤筒结构主要面向工业与商用清洁设备中的负压吸尘系统，属于尘气分离链路里的核心拦截部件。实际装配位置通常位于吸尘器风机进气侧，含尘气流经过吸嘴、软管和尘仓预沉降后进入该滤芯，颗粒物被截留在滤筒外侧或褶皱表面，洁净气流穿过滤材进入风机腔，从而避免粉尘直接冲刷叶轮，也减少尾气二次扬尘。在车间打磨、木工开料、建材切割、设备维保清扫等场景中，滤芯的容尘面积、密封可靠性和清灰便利性会直接影响连续作业时间。

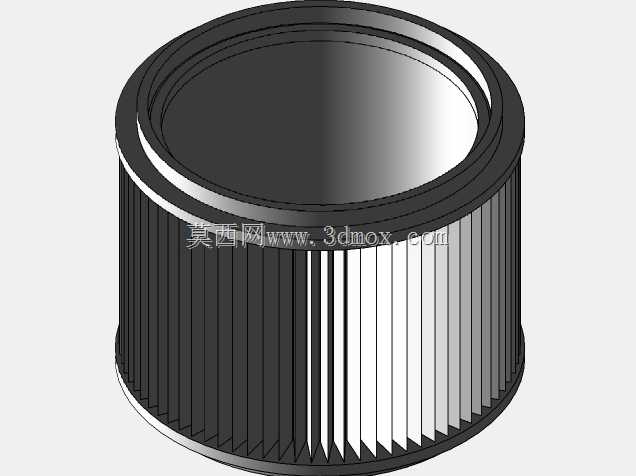

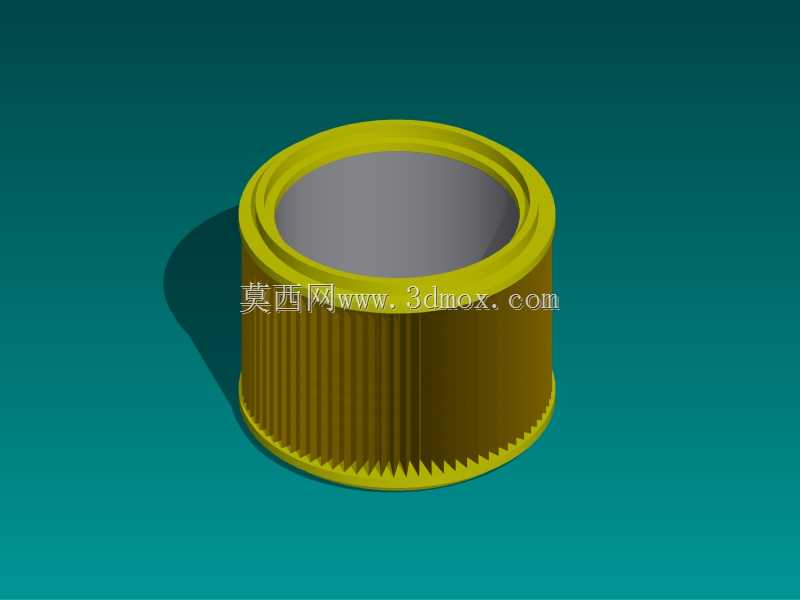

　　模型呈现的是一种带上下环形限位边的圆筒形滤芯。主体外表面采用密集轴向褶皱布置，这种结构不是单纯的外观造型，而是在有限筒径和轴向高度内大幅展开过滤面积。褶皱沿周向均匀分布，折峰与折谷形成稳定的支撑肋，吸气时滤材受内外压差作用不易大面积贴死，能够保留较多有效通气面。筒壁下部可见细密齿状或折边轮廓，便于与底座、端盖或压圈形成定位；上部宽边圆环则承担轴向压紧和径向对中作用，安装后可减少未经滤材的旁通泄漏。

　　从结构设计思路看，圆筒形态适合竖直安装在尘桶上方，气流可由外向内通过滤材，灰尘在重力和脉冲/振打清灰作用下更容易向下脱落至集尘区。上端开口与风机通道对接，内孔保持较大通流截面，避免滤芯本身成为系统阻力瓶颈。外圈褶皱需要控制折距和折深：折距过小，细粉容易在折谷搭桥，清灰后仍残留堵塞；折距过大，则单位体积过滤面积不足，设备风量衰减加快。对于木工屑、水泥粉、金属细粉等不同介质，折材厚度、透气量和表面覆膜方式应随工况调整，但外形安装边界可保持通用。

　　安装边界方面，该类滤芯通常以上下密封圈或压紧盖固定，建模时需重点控制上端圆环外径、内孔直径、筒体总高、褶皱外径以及下端定位边尺寸。上端圆环承受压盖载荷，边缘应给出连续圆角，避免薄边在拆装时开裂；褶皱根部与环形端边交接处需要保留过渡段，便于滤材折叠、注胶或包边工艺实现。若用于可水洗滤芯，端盖材料与滤材连接区还需考虑耐水、耐温和反复拆装；若用于干式工业吸尘，则更关注防静电、阻燃以及粉尘剥离性能。

　　三维建模时，可先建立回转体骨架确定内孔、端边和筒体高度，再以单片褶皱截面沿周向阵列形成外滤面。褶皱数量应与筒径匹配，阵列后检查折峰之间是否干涉、折谷是否留有清灰间隙。上下环形边不宜完全按尖锐实体处理，应结合实际橡胶圈或发泡密封垫压缩量预留配合。对于设备选型人员，除了看滤芯外观，还要核算额定风量下的过滤风速：过滤面积偏大有利于降低阻力和延长堵塞周期，但会增加滤芯体积；面积偏小则吸力衰减明显。该模型把筒式滤芯的通流、密封、支撑和容尘特征表达得较清楚，可作为吸尘器尘桶结构设计、滤芯替换件开发以及除尘附件校核时的三维参考。
