内置皮带轮式过载离合传动装置

项目分类:通用机械零部件 发布时间:2022-05-13 ID:626604
  • 内置皮带轮式过载离合传动装置
  • 内置皮带轮式过载离合传动装置
  • 内置皮带轮式过载离合传动装置
  • 内置皮带轮式过载离合传动装置

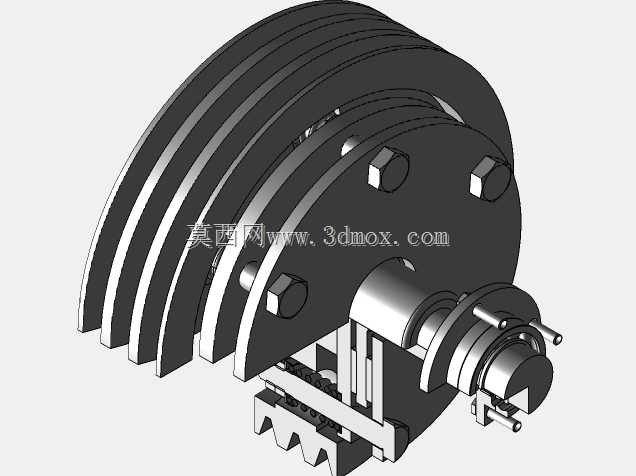

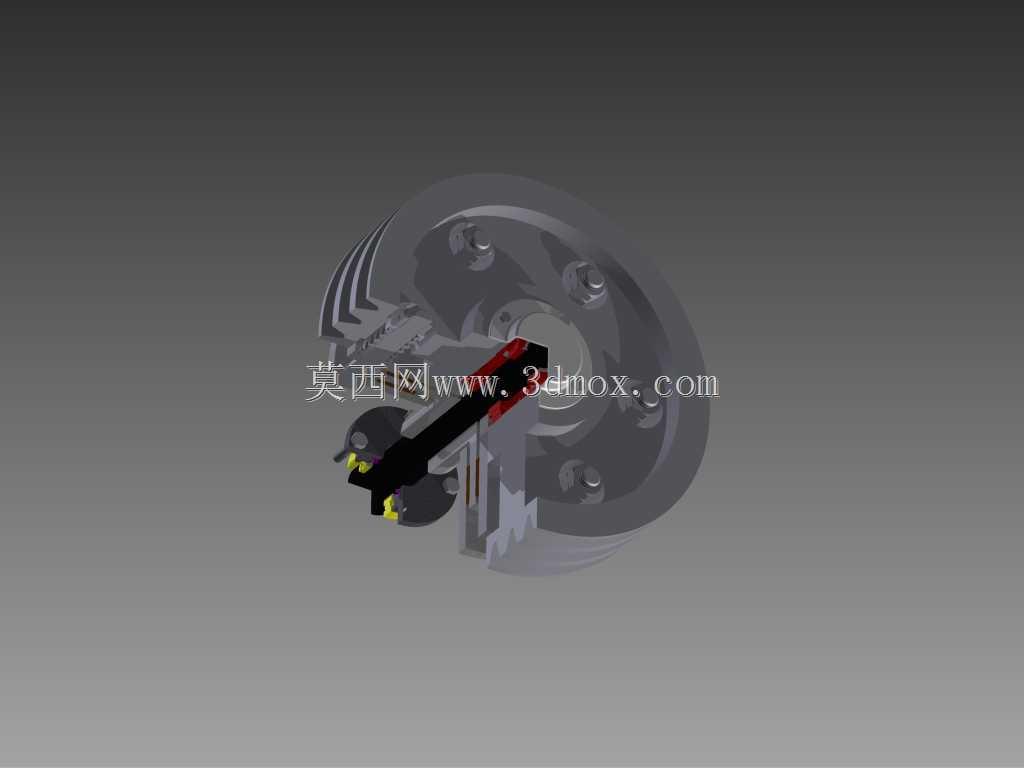

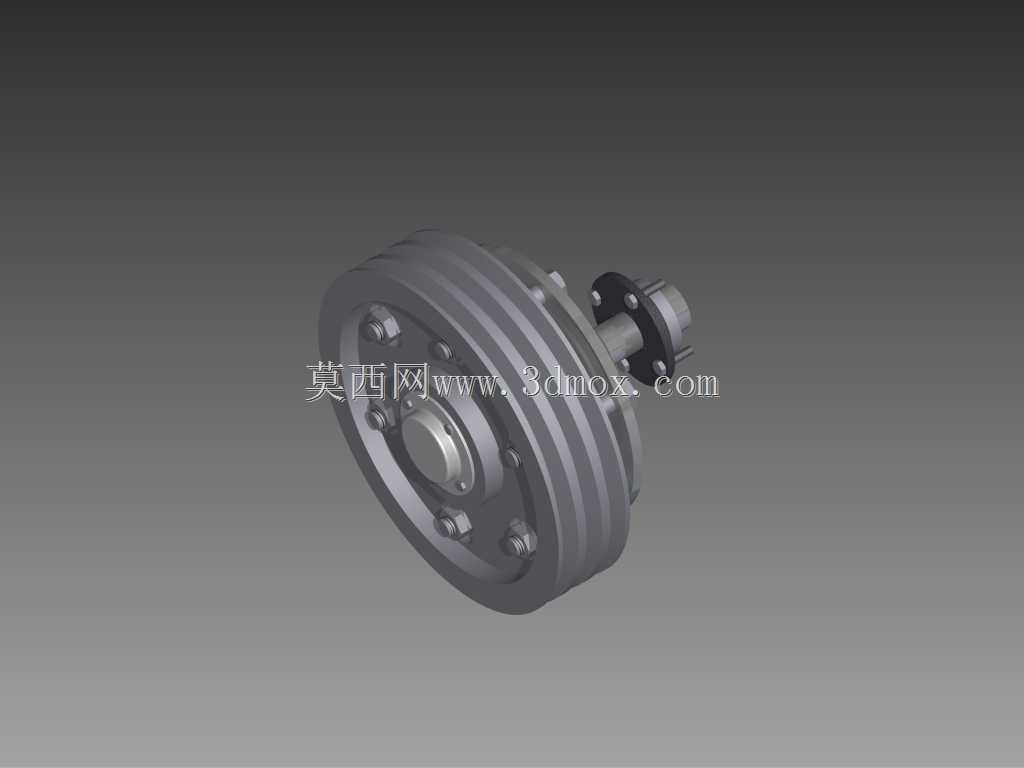

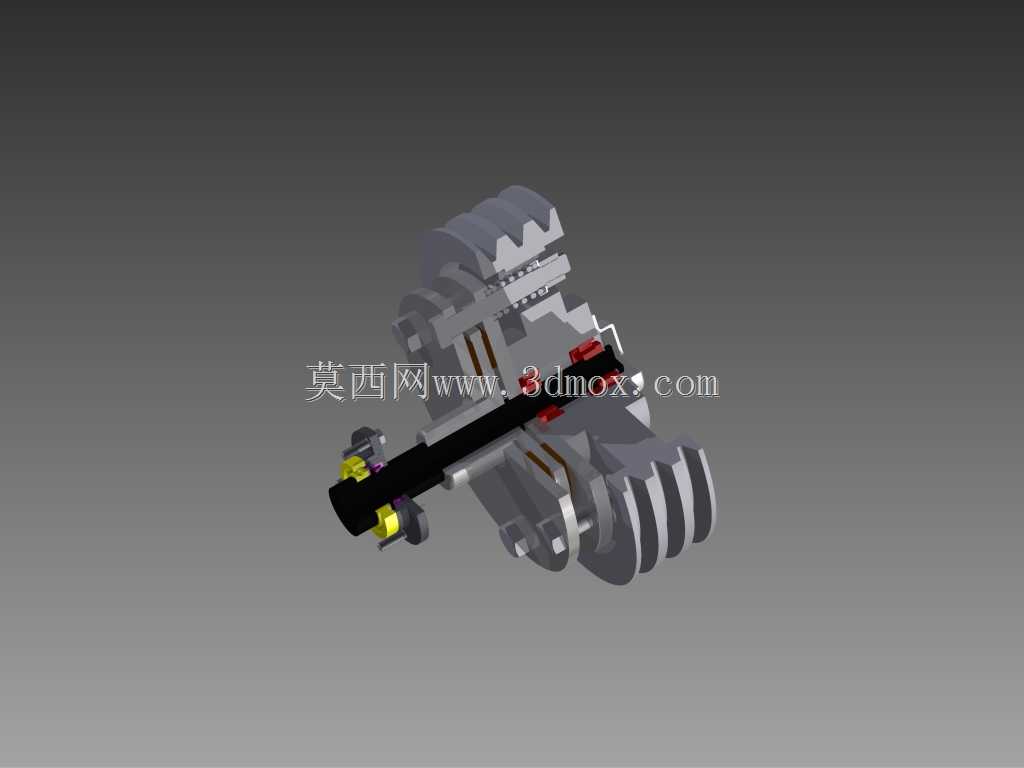

  在中小功率带传动工位里,过载打滑保护往往不是靠电气限流最先完成,而是靠机械离合本体在扭矩突增瞬间脱开或摩擦滑移来吸收冲击。这套把皮带轮与过载离合器整合在同一回转体里的结构,正是面向紧凑传动箱、教学实训台以及轻载连续运转设备开发的机械方案,轮体本身既是V带或平带的从动承载件,也是扭矩限制机构的外壳支撑,省去了单独布置联轴器、安全销座和外置保护轮的轴向空间。从现场布置角度看,这类内置结构最适合输入端与工作端间距受限的场合:皮带轮外圈直接接受带束拉力,轮辐内侧容纳摩擦面、弹性压紧件和锁止衔接部位,中心孔再与输出轴形成扭矩传递关系。当负载处于额定区间时,皮带拉力经轮缘、轮体传到内部接合面,再由轮毂输出给工作轴,整条传动链保持同步回转;

  一旦下游出现卡滞、启动冲击或工艺阻力突然升高,内部接合面便在设定扭矩附近产生相对滑动,避免皮带持续硬拽导致带层撕裂、轴键滚剪或电机堵转。设计这类构件时,首先要平衡的是轮缘直径与包角条件。皮带轮外径不能只按减速比选取,还要结合中心距核算小轮包角,外径过小会使带束弯曲频次升高、接触弧不足,过大则会放大离合本体的转动惯量,使过载瞬间的储能更多,滑移冲击反而不容易快速衰减。轮槽截面需要与所选带型匹配,槽角、槽深和节圆位置共同决定皮带的楔入状态,槽面过松会在正常载荷下丢转,过紧则会加剧带侧磨损并把额外径向力压到轴承位上。内置离合腔的布局是整个结构的工程重点。轮体内部不能简单做成封闭空腔,因为摩擦副在滑移过程中会产生热量和磨屑,

  腔体需要预留散热与检修边界;同时,压紧元件的预紧力决定保护扭矩,预紧路径应尽量与回转轴线重合,避免离心力和带拉力偏置造成接合压力不均。轮毂与轴的配合段要考虑键连接或锁紧连接的装拆顺序,若维修时需要整体拉出轮体,中心孔长度、轴肩高度和挡圈位置都应留出拉马接触空间,不能让皮带轮外缘与箱体壁面贴得过近。安装边界方面,轮体端面到机架侧板的间隙要同时满足皮带装拆、通风散热和运转偏摆三项要求。带传动在受拉时会对轴形成明显径向载荷,因此支承轴承的跨距布置不能只参照普通联轴器输出,离合轮侧的轴承应靠近载荷作用面,以降低弯矩;若轮体直径较大,还需复核外圆动平衡等级,特别是在转速较高或带轮长期正反转切换的工位上,

  不平衡量会通过摩擦副间接放大滑移扭矩的波动。从功能细节看,把离合机构藏在皮带轮内部还有一个实际好处:保护动作发生在带轮与轮毂之间,皮带本身仍维持在轮槽上,不会因过载而跳带或脱落。故障排除后,只需让内部接合面重新贴合,传动关系即可恢复,不像安全销结构那样必须停机更换剪断件。对于频繁出现瞬时峰值载荷的轻工输送、小型实验装备和教学演示平台,这种特性可以减少停机维护点,也能让操作者直观看到带轮空转而输出轴减速或停止的保护过程。建模时需要把轮槽曲面、内腔摩擦环、压紧件、轮毂键槽和轴向固定件分层表达,因为这些部位分别对应皮带选型、扭矩设定、轴系配合和装拆工艺。轮体壁厚既要容纳内部零件,又不能在带张力作用下产生明显椭圆变形;内腔台阶直径应保证摩擦组件可以从一侧装入,而外侧轮缘仍保持足够的绳槽承载宽度。若用于拆图加工,还应在装配关系中明确摩擦面的接触范围、弹性件的压缩方向以及轮毂与轮体之间的相对回转自由度,避免把保护滑移误建成完全刚性连接。
