铰接式可调支撑脚座机械结构

项目分类:通用五金配件 发布时间:2022-05-13 ID:626606
  • 铰接式可调支撑脚座机械结构
  • 铰接式可调支撑脚座机械结构

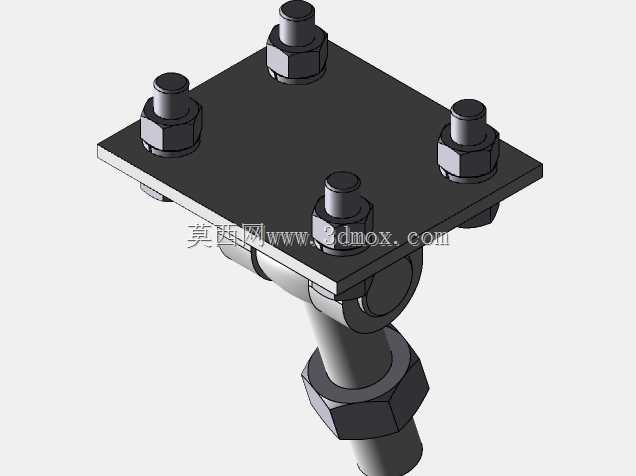

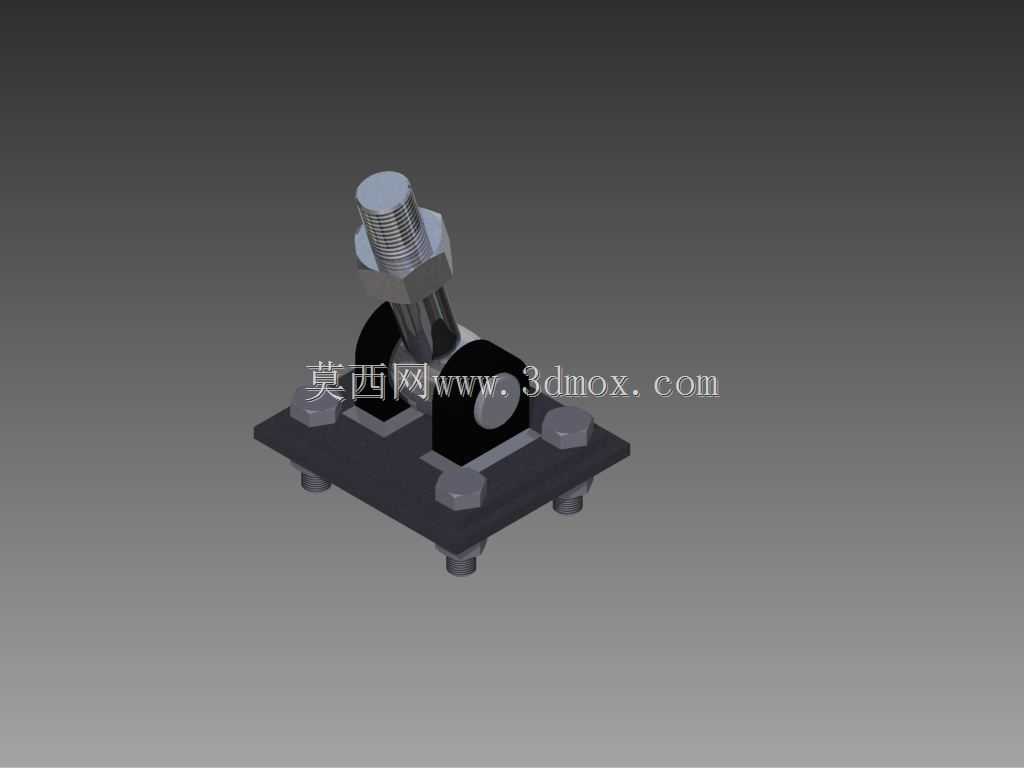

  在非标自动化产线、工装夹具台架以及小型设备机架的落地调平环节,这类带铰接回转座的可调支撑脚承担着非常关键的定位与承重作用。整套结构从下到上分为底板安装段、铰接回转段、螺杆调节段三个功能分区,底部是一块方形承载法兰板,板面上预留四个沉头安装孔,可直接通过内六角螺栓将整个脚座固定在设备底架的预设安装面上,四个孔位呈矩形对称排布,安装时不需要额外配焊转接板,直接贴合机架底部的槽钢或者方管端面即可完成锁附。方形底板上方居中位置设置一对对称立板,立板之间夹装一个可绕水平销轴摆动的铰接块,铰接块的回转轴线平行于底板平面,允许上方的调节螺杆在小角度范围内随支撑面的倾斜自适应偏转,当地面存在小幅坡度、设备摆放基础不平整,

  或者多台设备拼接需要补偿底架焊接变形带来的角度偏差时,铰接结构可以避免螺杆受到额外的弯曲附加载荷,防止螺纹段长期受弯出现疲劳断裂。铰接块中心加工有贯通的内螺纹孔,与上方的长外螺纹杆件旋合配合,螺杆顶端加工出一段光轴段,方便使用扳手夹持转动,螺杆上配套装配了六角锁紧螺母,当旋转螺杆调整到所需支撑高度之后,将锁紧螺母向下旋紧抵靠在铰接块的上端面,即可锁死螺纹副的相对位置,避免设备运行过程中受振动影响出现螺杆回转、支撑高度松动下沉的问题。从实际选型使用的场景来看,这类支撑脚常布置在检测工作台、轻型输送线机架、实验测试台以及小型专机的底部四个角位,单组脚座承担的竖向载荷通过螺杆传递到铰接块,再经由两侧立板分散到底部方形安装板,

  最终均匀传导到地面或者设备对接基础上。设计建模过程中需要重点把控几处配合边界:首先是底部安装板的孔位间距,要和常规铝型材机架、碳钢方管底架的通用安装孔距匹配,沉孔深度要保证螺栓头部完全沉入板面以下,不会在底板和机架贴合面之间形成间隙;其次是铰接回转副的配合间隙,销轴和铰接块、两侧立板的孔位采用小间隙过渡配合,既保证铰接块可以顺畅摆动补偿角度,又不会出现径向旷量导致支撑晃动;螺纹段的有效调节行程需要覆盖现场常见的地面高低差范围,螺杆的公称直径按照整机满载重量下的抗压稳定性校核,避免长细比过大出现螺杆失稳弯曲。外形安装边界方面,方形底板的边长控制在常规脚座的通用尺寸区间,整体组装完成后的最低高度对应螺杆完全旋入铰接块的状态,

  最高高度对应螺杆旋出至最大有效行程位置,铰接摆动的角度范围通常在正负十度以内,足以应对绝大多数车间地面的不平整工况。和传统固定式刚性支撑脚相比,这款带铰接自由度的结构最大的优势在于解耦了角度偏差和高度调节两个需求,不需要在安装时强行垫塞薄铁片来补偿斜面,也不会因为底架焊接后存在的平面度误差导致螺杆别劲,在设备长期运行产生振动的工况下,螺纹锁固之后的防松可靠性也更优。建模时各零件的特征拆分完全贴合实际加工工艺:底板采用板材切割后铣削端面保证平面度,两侧立板可以和底板焊接为一体再整体加工销轴孔,保证两侧孔的同轴度,铰接块采用棒料铣削成型后加工内螺纹和销轴孔,螺杆采用标准圆钢车削螺纹后表面做防锈处理,锁紧螺母直接选用标准六角厚螺母,所有零件装配后不存在运动干涉,铰接摆动全程螺杆和立板之间都保留足够的安全间隙,不会出现磕碰卡滞。这类支撑结构在通讯设备机柜、轻型工业设备的落地支撑场景中也有大量应用,能够快速完成设备的水平校准,缩短现场安装调试的周期,同时后期设备移位重新摆放时,只需要松开锁紧螺母重新调整螺杆高度即可再次完成调平,重复利用率很高。
