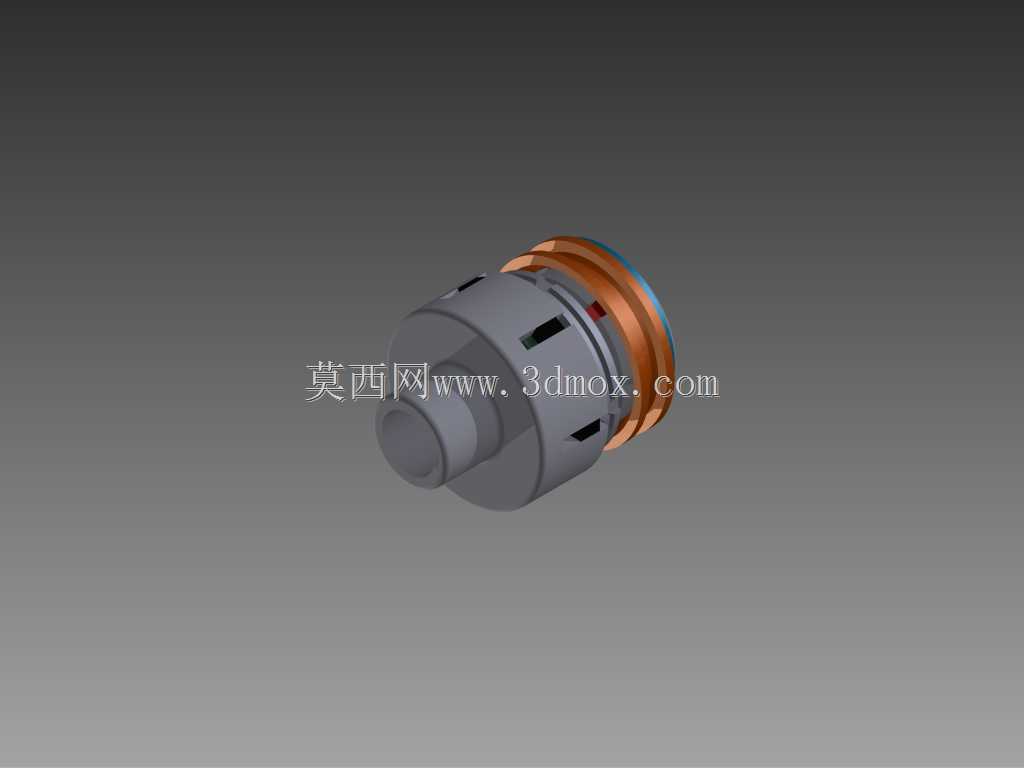

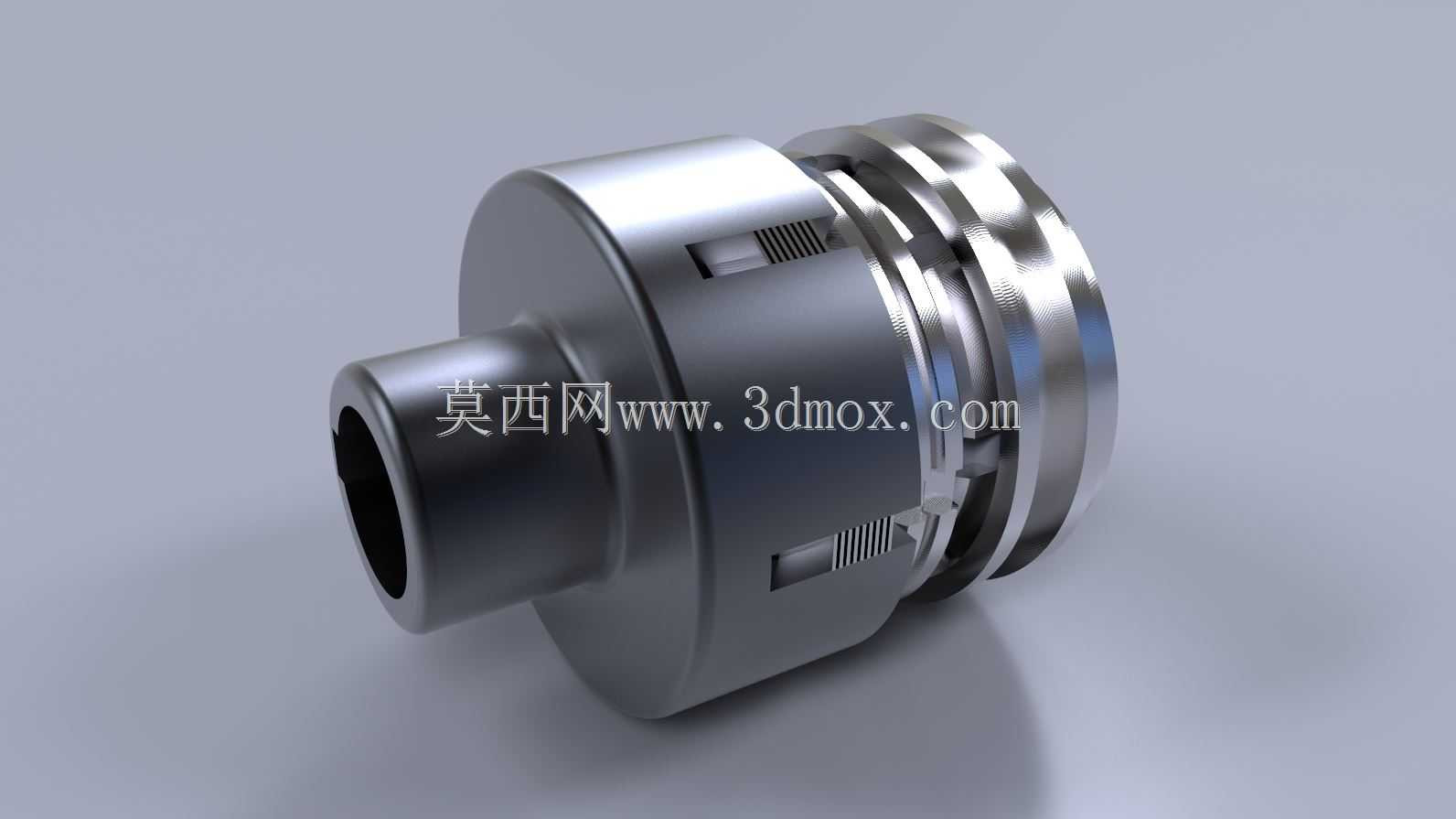

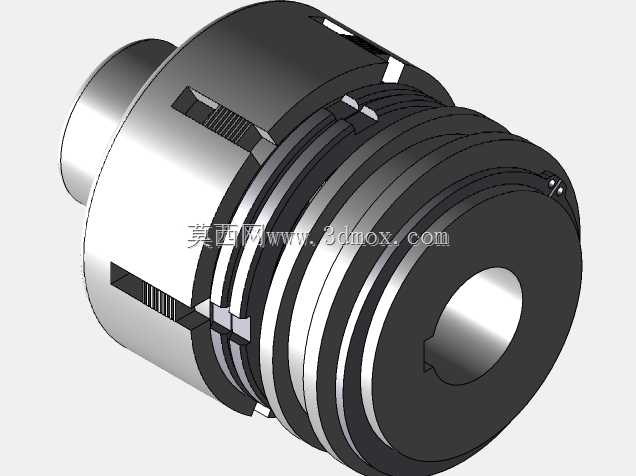

多片摩擦离合器在传动系统里承担动力接合与切断的任务,和单片摩擦结构相比,叠片组能够在有限径向空间内分摊摩擦面载荷,输出更大的传递转矩,因此在机床主轴箱、工程机械变速机构、小型动力试验台以及教学实训装备中都很常见。这套结构采用十七片摩擦片交错叠装的思路,主动片与从动片交替排列,接合时轴向压紧力作用在压盘上,每一对摩擦面同时产生摩擦力矩;分离时压紧力释放,各片之间留出微小间隙,主动端继续旋转而从动端脱开,实现空载换挡或负载保护。从整机布置看,左端为阶梯式输入轴颈,可通过联轴器、带轮或齿轮与动力源相连,轴肩位置预留了轴承配合面,方便装入箱体孔位;右端为带环形槽的压盘与调节端,铜色环带对应摩擦片组的外缘区域,多层叠片被约束在壳体内腔,
外壳周向开设的长槽既是散热窗口,也可作为主动片外齿的导向槽,保证摩擦片沿轴向平顺移动而不发生跟转错位。设计这类离合器时,首先要核算摩擦面的总有效面积,单片摩擦面的转矩容量和摩擦系数、平均作用半径、压紧力直接相关,片数增加后理论转矩成倍提升,但也要兼顾片间间隙均匀性——间隙过小会在分离状态下带载拖磨,间隙过大则接合行程变长、响应滞后。十七片的叠装长度对压盘行程提出明确要求,壳体内部必须设置可靠的轴向定位台阶,防止叠片组在反复接合中窜动;外壳上的开槽数量和宽度需要平衡散热能力与壳体刚性,槽口过宽会削弱筒体强度,过窄又不利于磨屑排出和空气流通。摩擦片材料通常按工况选配,湿式工况可在壳体内引入润滑油,带走接合热量并减缓磨损,
适合频繁启停的传动场合;干式工况则依赖空气散热,结构更简单但对片间温升更敏感。模型中壳体与端盖采用圆柱配合面定位,径向轮廓紧凑,输入端轴颈、中部筒体和右端压盘保持同轴,安装时只需保证输入轴线与从动轴线对中,控制联轴器径向跳动,即可避免偏载造成的局部摩擦片过早磨损。压紧机构可在右端外接杠杆、拨叉或液压活塞,轴向力沿中心轴线作用在压盘上,压盘再将力均匀传递给整组摩擦片;调节螺母或垫片组用于补偿摩擦片磨损后的行程变化,维持稳定的接合手感。在机床进给系统中,这类离合器能在电机不停转的情况下切换执行端动作,减少电机频繁启动带来的电流冲击;在小型工程机械传动链中,它可作为过载保护环节,当负载转矩超过摩擦面极限时片间打滑,
保护下游齿轮和轴段不被硬性扭断。建模过程中需重点处理摩擦片的交替装配关系,主动片外齿与壳体内齿、从动片内齿与从动轴毂花键要分别约束,叠片之间保留符合装配逻辑的微小侧隙;压盘与壳体的配合段、轴颈与轴承的配合段都要标注清晰的同轴关系,避免工程出图时出现基准混乱。整体外形以回转体为主,没有复杂外伸结构,装入箱体时占用的径向包络直径较小,轴向长度随叠片数量确定,安装边界主要集中在输入端轴伸长度、右端压紧机构操作空间以及壳体周向散热间隙,现场布置时在离合器外围留出散热和检修距离即可。
