两爪式齿轮轴承手动拉拔拆卸工装

　　这套两爪式齿轮拉拔器属于设备检修中高频使用的手动拆卸工装，核心作用是在不破坏轴、轴承、齿轮及带轮配合面的前提下，将过盈装配在轴端的零件平稳拉出。现场维修里，电机端盖轴承、减速机输入轴齿轮、皮带轮、联轴器、小型链轮等零件长期运行后常出现锈蚀、配合咬死、拆卸空间狭窄的问题，直接用锤击或撬杠撬动很容易造成轴颈弯曲、轴承外圈崩裂、齿轮轮缘崩边，两爪拉马通过中心螺杆的轴向顶推与两侧钩爪的反向牵拉，把旋转输入转化为沿轴线的稳定拉力，受力路径清晰，非常适合车间维保、产线抢修、装配工位的中小型零件拆卸作业。

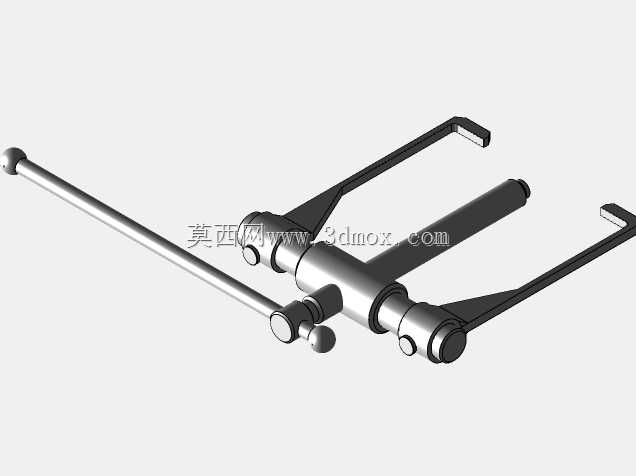

　　结构上，工装采用对称双钩爪布局：顶部为横向横梁，横梁中心加工有与主顶升螺杆配合的内螺纹孔，螺杆上端穿装加长力杆，下端为顶紧轴端的定位触头；横梁两端铰接两根长臂钩爪，钩爪下端向内弯折形成勾持边，工作时两个勾边卡在待拆零件的背面或端面外缘，螺杆端头抵在轴的中心孔或轴端平面上，转动力杆后螺杆持续向轴端顶出，横梁受螺纹反作用力带动两根钩爪沿轴向回拉，从而将齿轮、轴承等零件从轴上均匀拔出。相比三爪拉马，两爪结构对狭窄空间的适应性更好，钩爪可以从零件两侧空隙伸入，在箱体开口、电机端盖内侧、链轮侧边这类侧向空间受限的位置更容易对位；铰接式钩爪能够随被拉零件外径小幅张开或收合，适配一定范围内的不同直径工件，钩爪弯折段的长度决定了最大拉拔深度，建模时需要保证钩爪内侧避让开轴体外圆，避免牵拉过程中刮伤轴面。

　　从设计思路看，这类工装的关键不在于复杂外形，而在于受力件的强度、刚度和对中性能。中心螺杆承受全部拉拔反力，螺纹副需要选用传动效率较高、自锁性适中的梯形齿型，螺距过细会导致进给慢、操作圈数多，螺距过大则省力效果差且容易在重载下回弹；螺杆下端顶头建议做成可回转的活顶尖结构，顶紧轴端时顶头随接触面静止、杆身旋转，减少轴端平面的摩擦划伤。横梁承担中部螺杆顶推和两端钩爪牵拉形成的弯曲载荷，截面不能过度削弱，两端铰接孔要与钩爪孔同轴，保证两侧拉力一致；钩爪是最容易发生过载张开或断裂的零件，钩部弯折处存在应力集中，建模时应在弯折内角设置圆角过渡，避免直角切口，爪臂截面宽度和厚度要按照目标拉拔吨位校核，钩持端面需要压在零件刚性足够的区域，不能搭在薄壁防尘盖、密封环或齿轮齿面上，防止拉裂工件。

　　外形与安装边界方面，整套工装展开后呈门式框架形态，横向宽度由横梁长度和钩爪张开量决定，使用前要确认被拉零件外径处于两爪最小与最大夹持范围之间，钩爪勾边能够可靠贴住零件背面；轴向高度方向要核对螺杆有效行程和钩爪开口深度，保证拉拔全过程中螺杆顶头始终抵轴、钩爪不脱开。作业时轴端中心孔应清理干净，顶头对正轴线，两爪勾持位置尽量关于轴心对称，必要时在钩爪与工件接触点垫薄铜片保护加工面；旋转力杆前应确认横梁与轴端面基本平行，若出现歪斜要及时松开重新对位，防止偏载导致钩爪滑脱。对于配合较紧的轴承，可配合拆卸液或局部加热轮毂，避免盲目加长力杆造成螺杆屈服、爪臂变形。三维建模时应把螺杆螺纹行程、钩爪铰接摆角、力杆穿装空间和爪端避让距离逐一表达清楚，这些尺寸直接决定现场能否顺利套入工件并完成拉拔。
