多工位连续冲压级进模结构设计

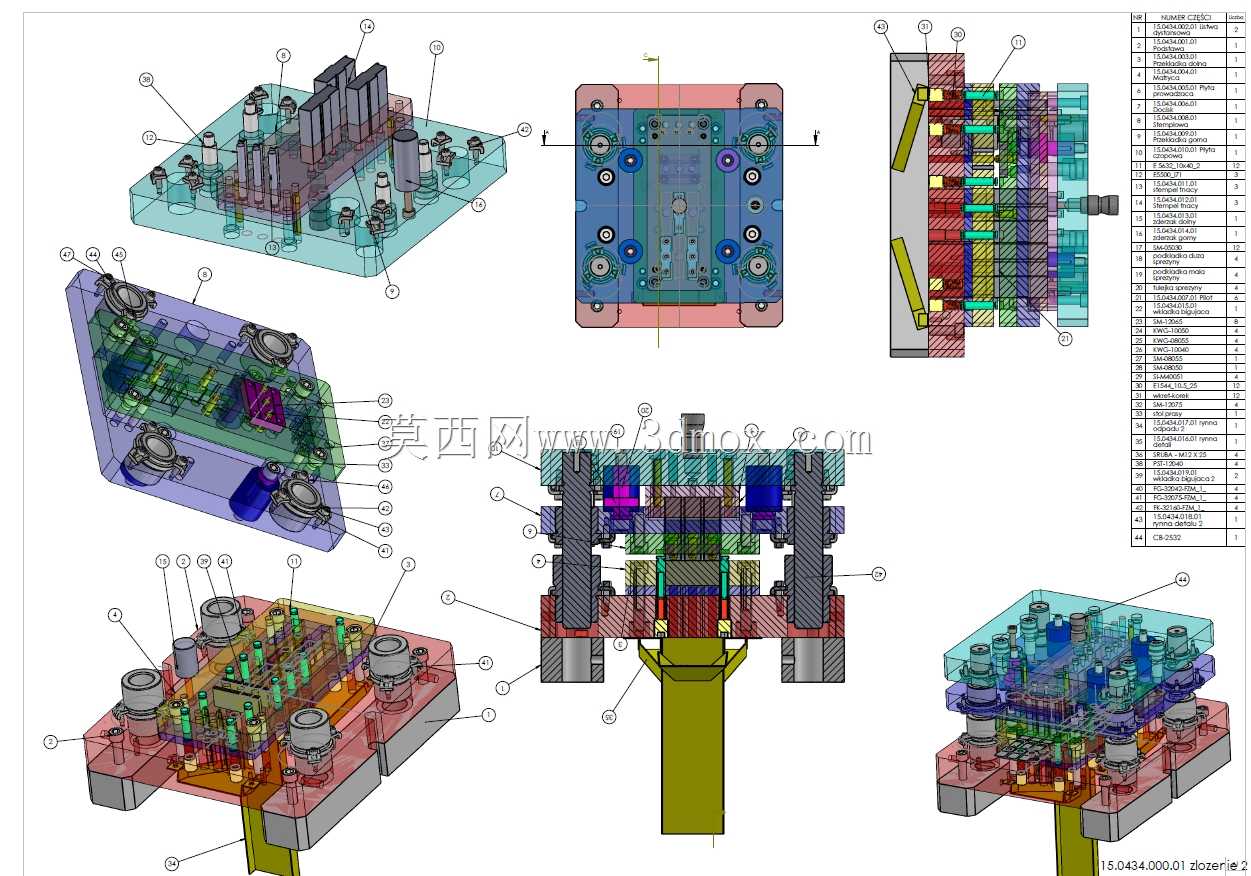

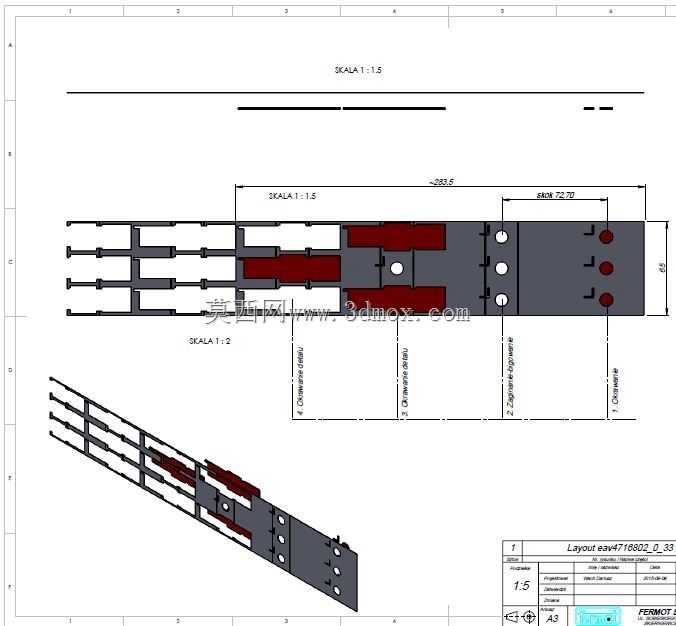

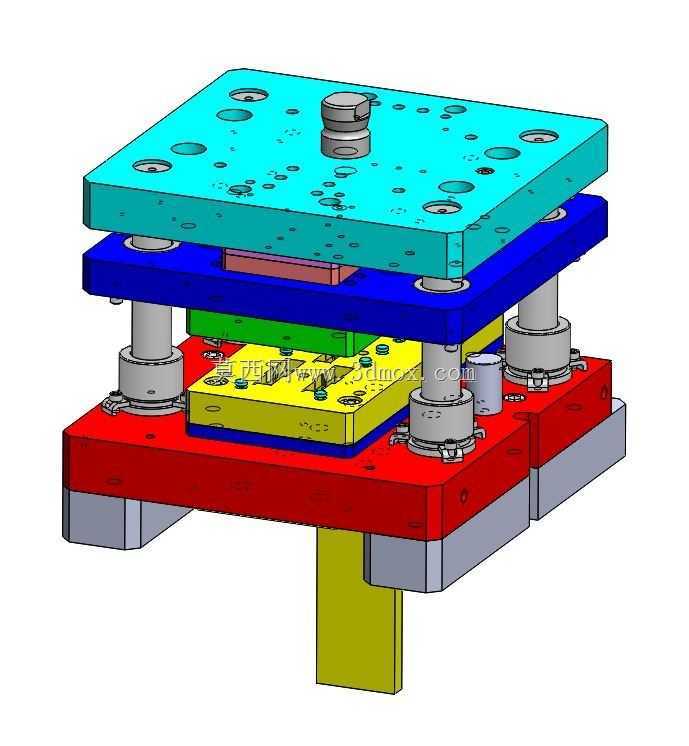

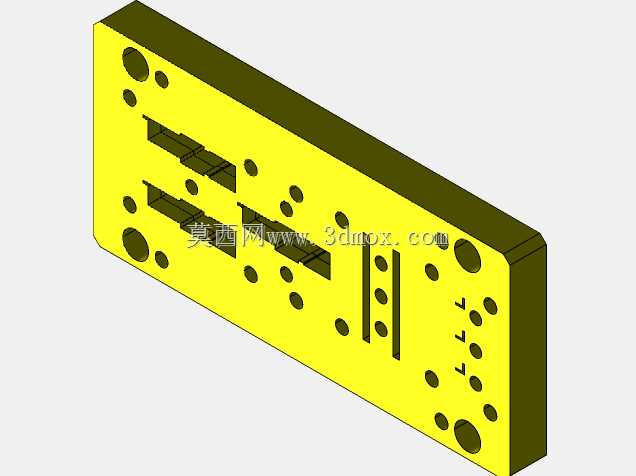

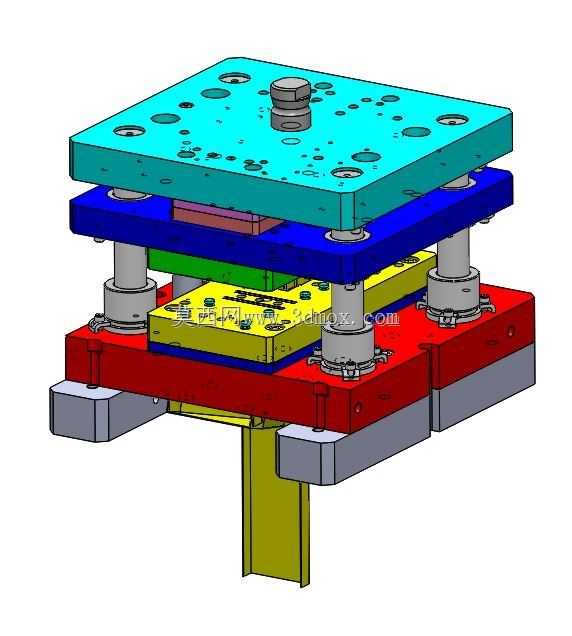

该级进模是应用于五金零部件批量冲压加工的核心工艺装备，主要适配电子接插件、小型五金结构件、家电金属配件等产品的连续冲压生产场景，能够在单台压力机的单次行程内，通过多工位同步作业完成冲裁、弯曲、拉伸、成型等多道冲压工序，相比单工序模具可大幅提升生产效率，降低工序间转运带来的精度误差与人工成本，适配大批量连续化的冲压生产线作业需求。整套模具采用典型的多板叠装式结构设计，从上到下依次布置上模座、上垫板、凸模固定板、卸料板、凹模板、下垫板、下模座等核心模组，各模板之间通过精密导柱导套实现合模导向，导向组件采用高精度滑动配合结构，可保证上下模合模时的对位精度控制在微米级，避免凸凹模错位啃模的问题。模具的工位排布遵循冲压工艺顺序逻辑，沿送料方向依次设置初始定位、冲导正孔、工位间步距导正、型面冲裁、特征弯曲、结构成型、成品分离等工位，每个工位的凸模与凹模镶块均采用独立快换式设计，当局部刃口出现磨损时可单独拆卸更换，无需拆解整套模具，大幅降低后期维护的时间成本。卸料结构采用弹性卸料设计，内置均匀排布的矩形弹簧提供卸料力，可在冲压完成后平稳将料带从凸模上脱出，避免料带变形卡模；侧面设置的斜楔机构可实现侧向冲压动作，完成产品侧面的冲孔、折弯等正向冲压无法实现的特征加工，拓展了单套模具的工艺覆盖能力。模具的安装边界完全适配常规开式、闭式压力机的工作台安装尺寸，上模柄采用标准规格设计，可直接与压力机滑块的装夹孔匹配固定，下模座预留标准T型槽安装位，可通过压板快速固定在压力机工作台上，送料方向适配常规滚轮送料机、伺服送料机的送料高度，无需额外改造适配即可直接接入现有冲压生产线。内部的成型、冲裁组件均根据料带的送进步距做等距排布，导正销设置在关键工位前，可对送料过程中的步距误差做实时校正，保证每个工位的加工位置精度，避免因送料偏差导致的产品尺寸超差问题。
