圆盘式加工中心自动换刀刀库结构

该圆盘式自动换刀机构是数控加工中心实现多工序连续加工的核心功能部件，主要应用于立式数控铣床、立式加工中心、钻攻中心等数控加工设备，承担加工过程中不同工序刀具的自动存储与交换职能，可在设备加工程序的指令驱动下，自动完成主轴与刀位之间的刀具切换，替代传统人工换刀操作，大幅缩短非加工等待时长，降低人工换刀的对位误差与操作风险，适配复杂零件多工序连续加工的生产需求，覆盖模具制造、精密五金零件加工、通用机械零部件生产等多个机加工场景。

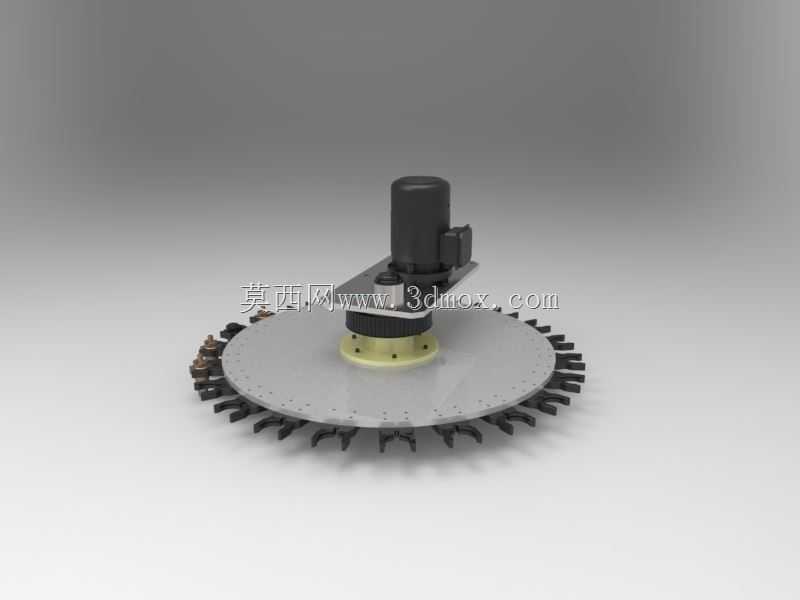

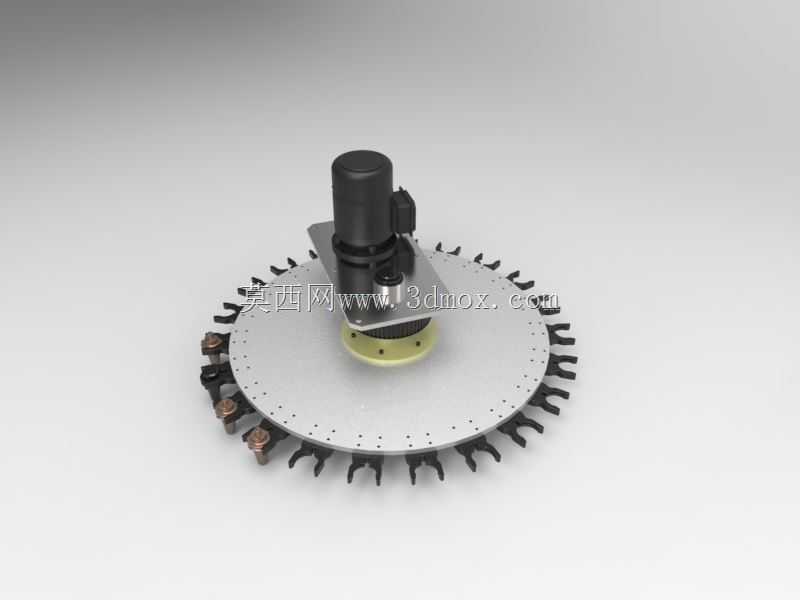

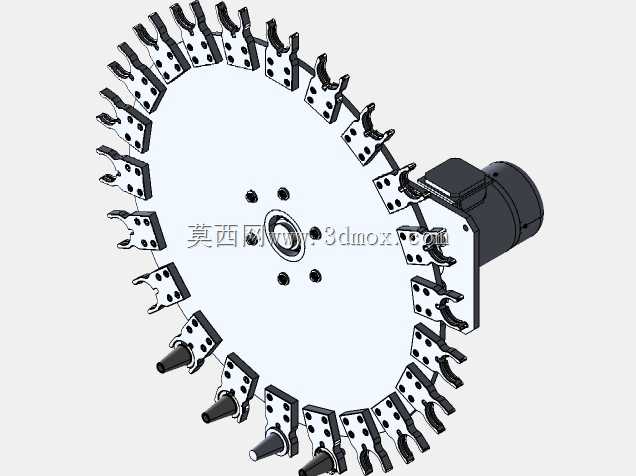

该换刀机构采用圆盘式径向排布刀位的整体布局，刀盘沿圆周方向均匀设置多组刀夹工位，可同时存储数十把不同类型的加工刀具，涵盖钻头、铣刀、丝锥、镗刀等常用机加工刀具，满足铣削、钻孔、攻丝、镗孔等多工序加工的刀具储备需求。驱动单元集成于刀盘中心上方位置，通过减速传动结构带动刀盘做定角度间歇回转，可精准将目标刀具输送至换刀点位，配合主轴的升降、定向动作完成刀具的装卸交换，刀夹采用弹性卡持结构设计，可稳定夹持标准规格的刀具刀柄，在刀盘回转过程中避免刀具出现松脱、移位问题，同时在换刀时可顺畅完成刀具的脱开与卡合动作。

在设计层面，该机构优先考虑换刀动作的可靠性与定位精度，整体传动路径做了简化设计，减少冗余传动环节带来的累计误差，刀盘采用轻量化高强度金属材质制作，兼顾结构刚性与回转惯量的平衡，既保证长期回转运行的结构稳定性，又降低驱动单元的负载。安装边界方面，该机构整体为立式安装结构，中心驱动单元的安装基面可直接固定于加工中心的立柱侧方安装位，刀盘的回转直径适配对应规格加工中心的主轴行程范围，不会与设备的主轴运动路径、工作台防护结构产生运动干涉，刀盘与主轴的相对位置经过预设校准，换刀点位与主轴锥孔的对位精度可满足高速加工的换刀重复定位要求，无需额外做复杂的位置调整即可适配同规格的通用数控加工设备，同时机构的外露运动部件预留有防护安装位，可加装防尘防屑护罩，适配机加工车间多切削液、多金属切屑的复杂工作环境，减少切屑、切削液进入机构内部造成的卡滞、磨损问题，延长机构的整体使用寿命。
