多工位级进冲压模具装配结构设计

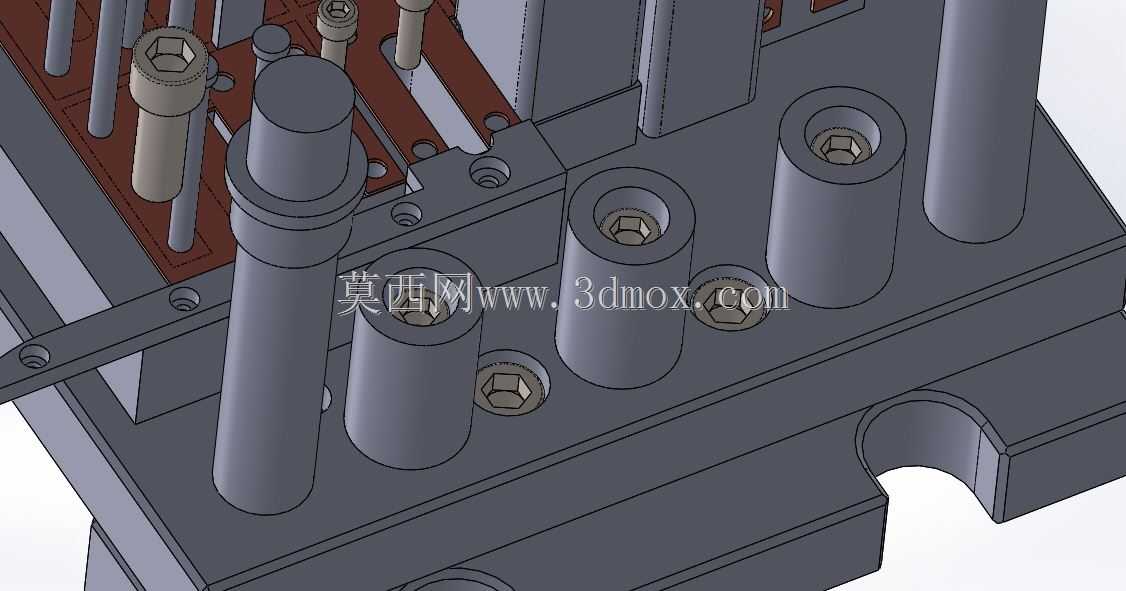

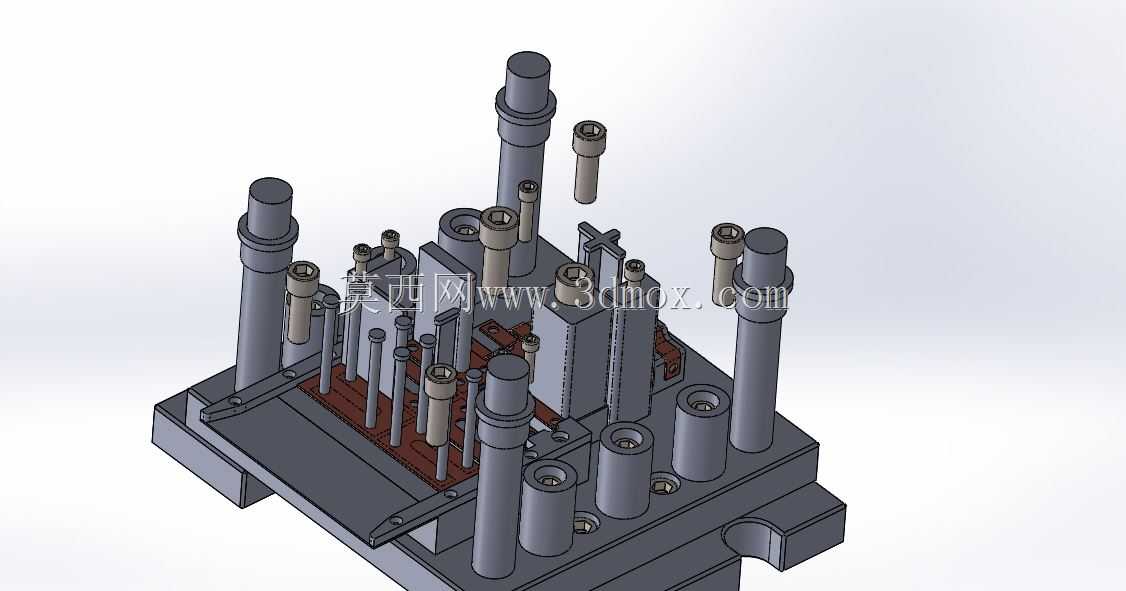

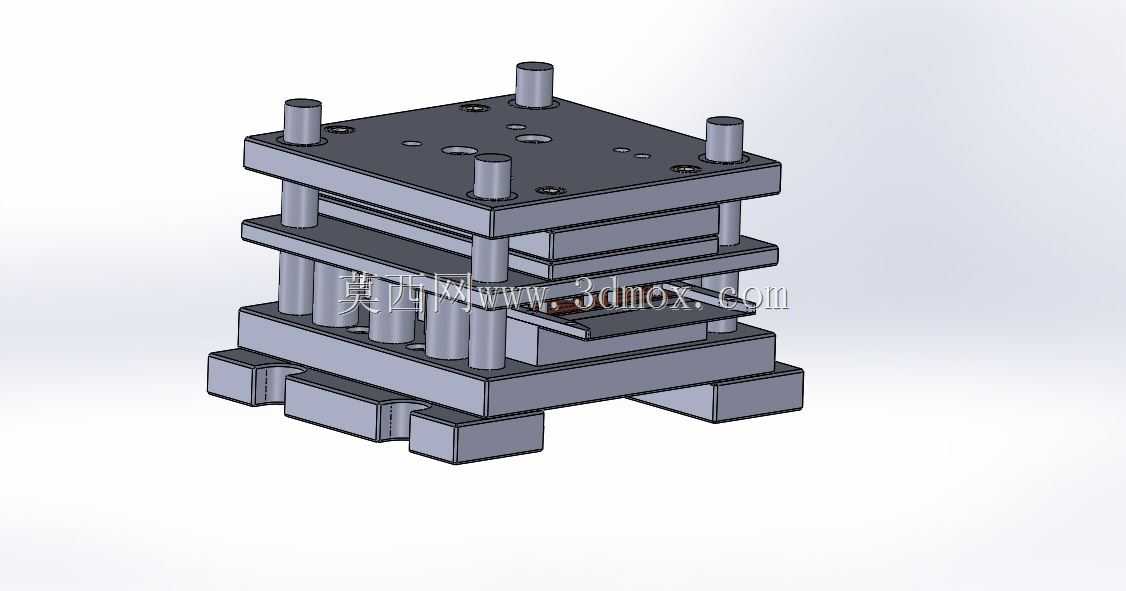

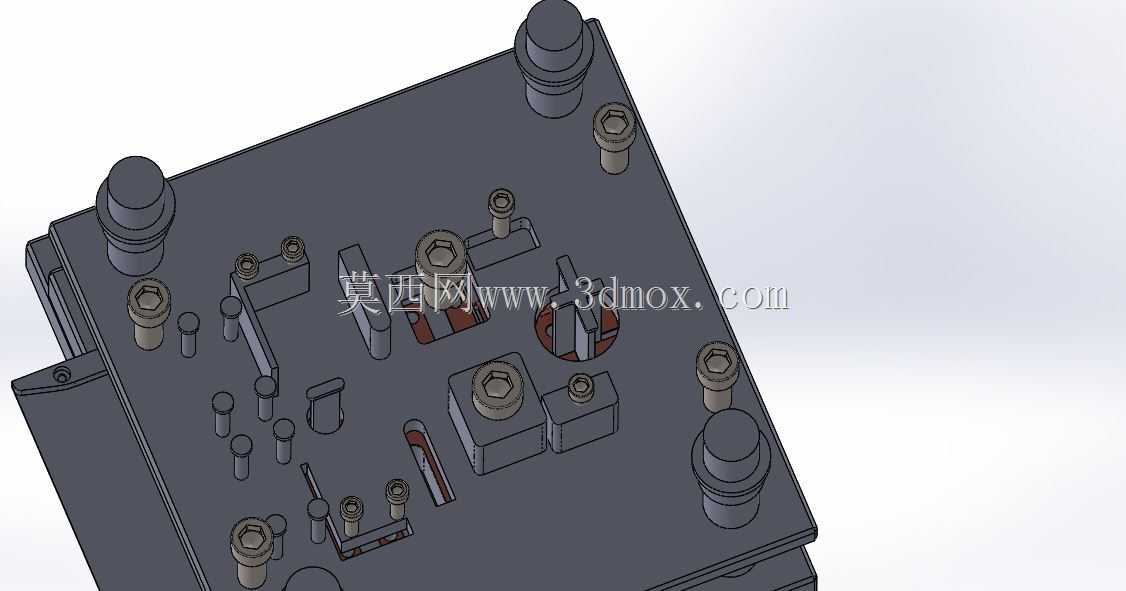

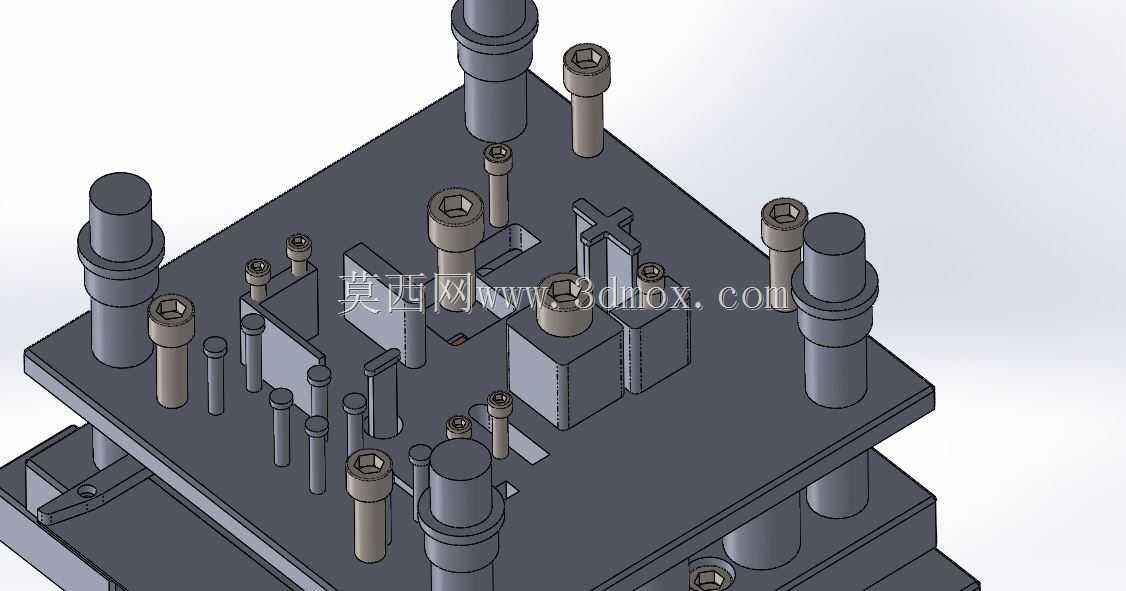

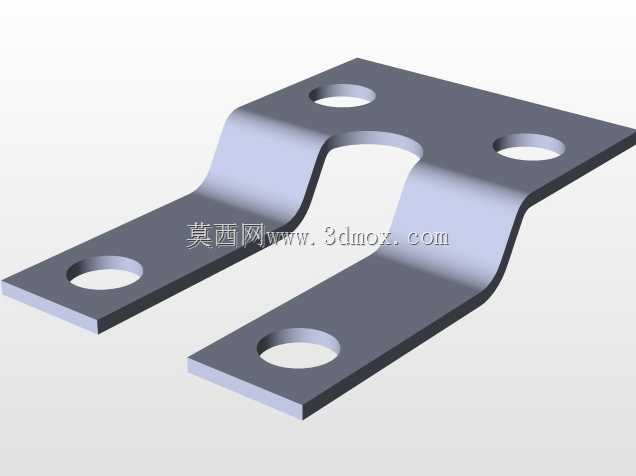

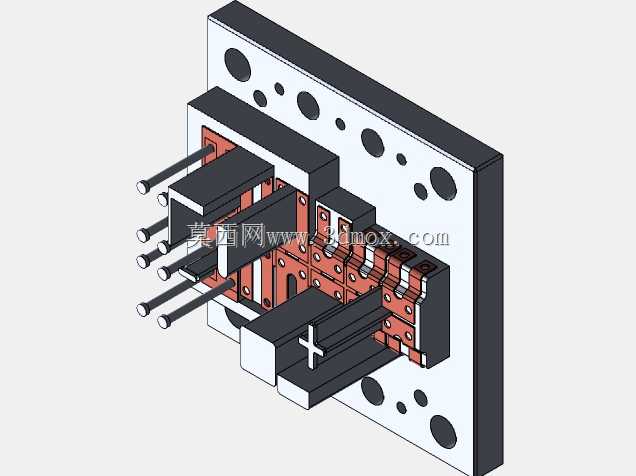

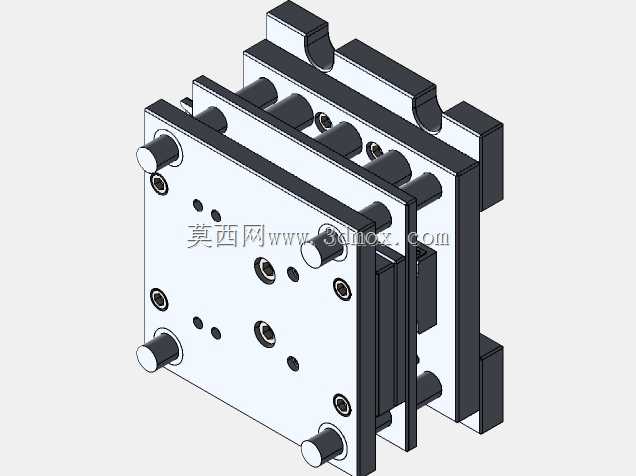

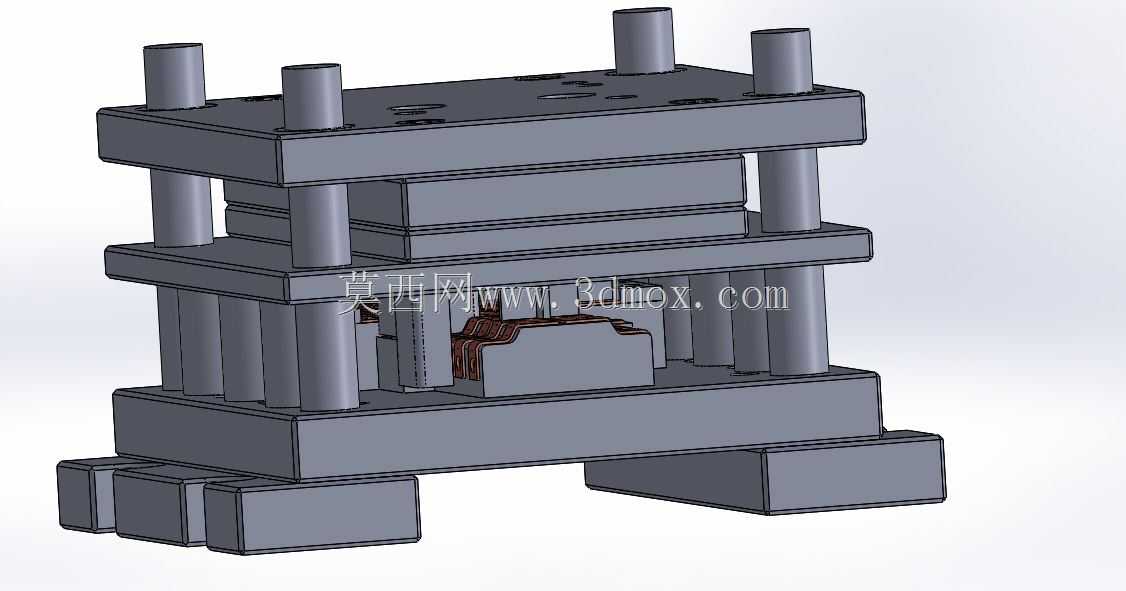

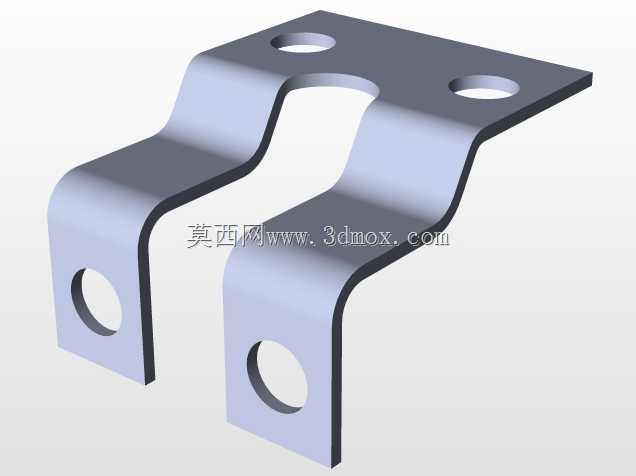

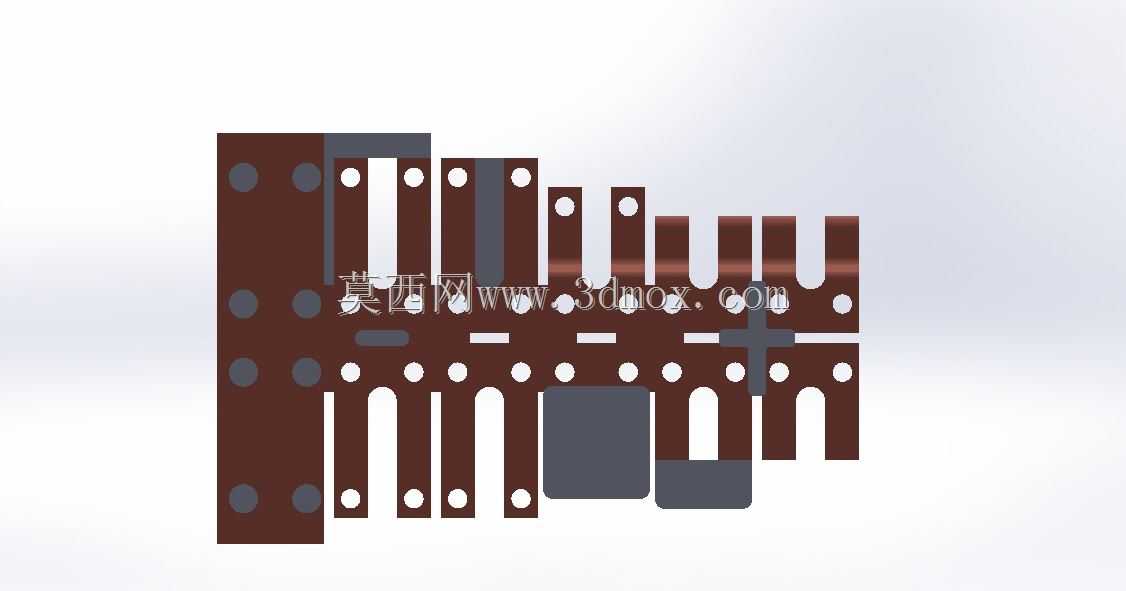

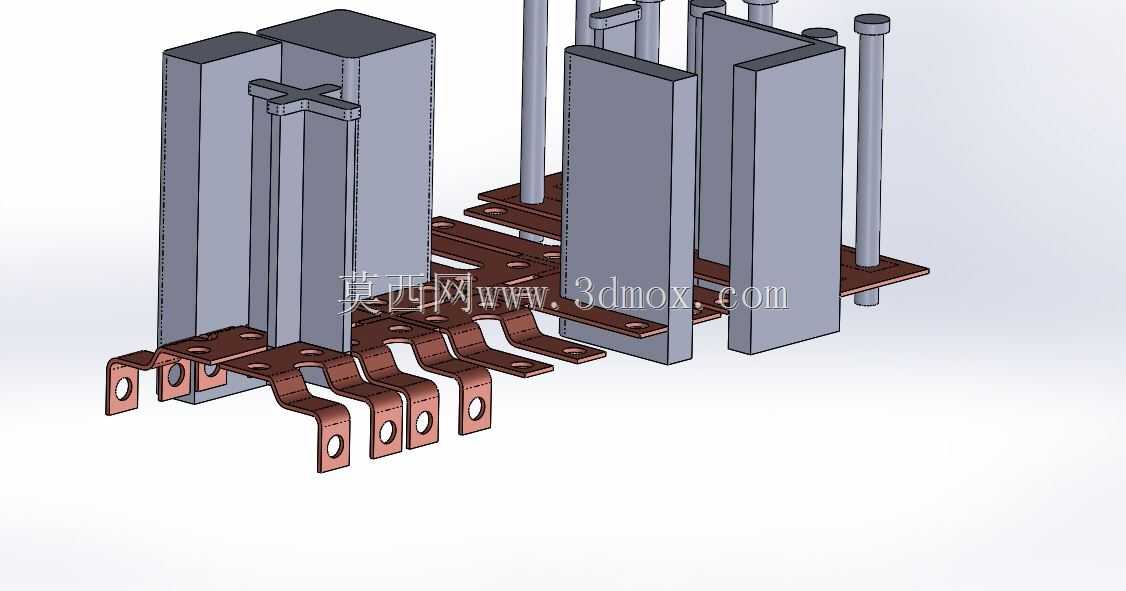

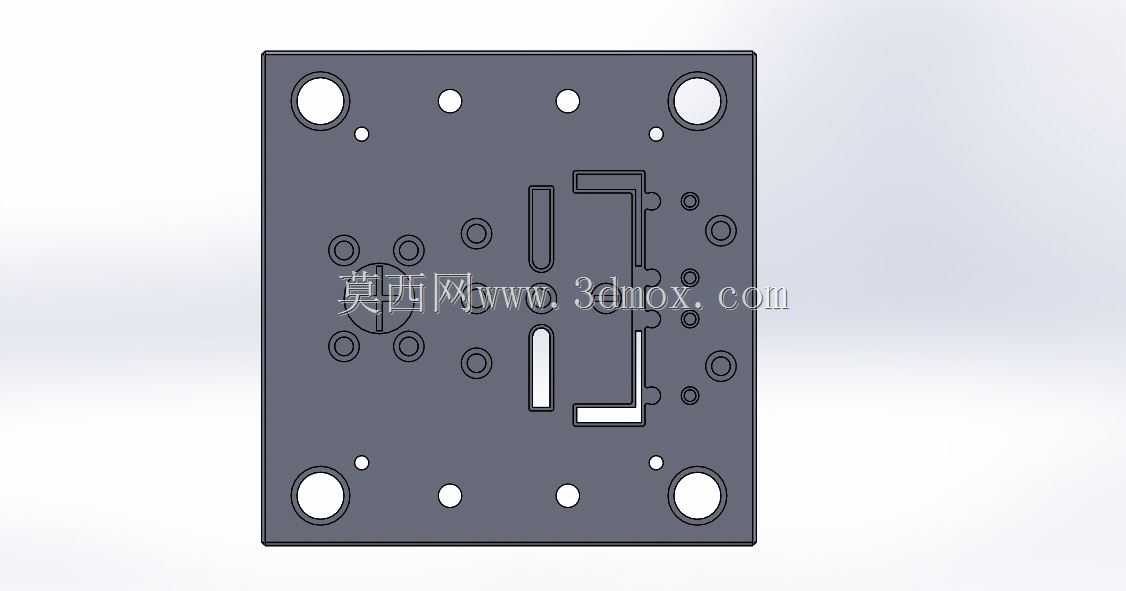

该套级进模具结构主要应用于五金零部件的大批量连续冲压生产场景，常见于电子接插件、小型五金结构件、家电金属配件的加工产线，能够在单台压力机的单次行程内完成多道冲压工序的同步加工，相比单工序模具大幅提升生产效率，减少半成品周转过程中的定位误差，适配高速冲压生产线的连续作业需求。整套模具采用典型的后侧导柱模架结构，上下模座通过多组高精度导柱导套实现合模导向，导向部件选用高耐磨材质加工，能够承受长时间高速往复冲压的侧向载荷，保证上下模合模时的对位精度，避免凸凹模出现啃模损伤，延长模具整体使用寿命。模具内部集成了多组不同功能的凸模与凹模镶块，可依次完成冲裁、弯曲、成型、落料等多道加工工序，各工位的凸模通过固定板实现精准定位，卸料板采用弹性卸料结构，内置均匀排布的弹性卸料元件，能够在冲压完成后平稳将料带从凸模上剥离，同时冲压过程中可压紧料带，避免薄料带在冲压时出现翘曲变形，保证成型零件的平面度与尺寸一致性。模座上预留了标准的模柄安装位与压力机滑块连接接口，下模座设置了对应规格的压板安装槽，可快速适配不同吨位的开式压力机安装，安装边界符合常规中小型五金冲压设备的装模尺寸范围，无需额外改装即可完成上机装夹。模具的螺钉孔位按照受力均衡原则排布，部分未预装螺钉的孔位为现场配做预留，方便装配人员根据实际合模状态做最终的精度微调，各成型镶块采用分体式设计，当某一工位的成型部件出现磨损时，可单独拆卸更换对应镶块，无需拆解整套模具，大幅降低后期维护成本与停机维护时间。料带导向部件设置在模具进料侧，可精准引导卷料沿设定步距送入各工位，步距定位机构能够保证每一次送料的位置精度，避免因送料偏差导致的零件报废，整套结构排布紧凑，各功能部件之间预留了足够的拆装操作空间，方便日常的模具检修与刃口打磨作业。
