矿用重型调度绞车结构设计展示

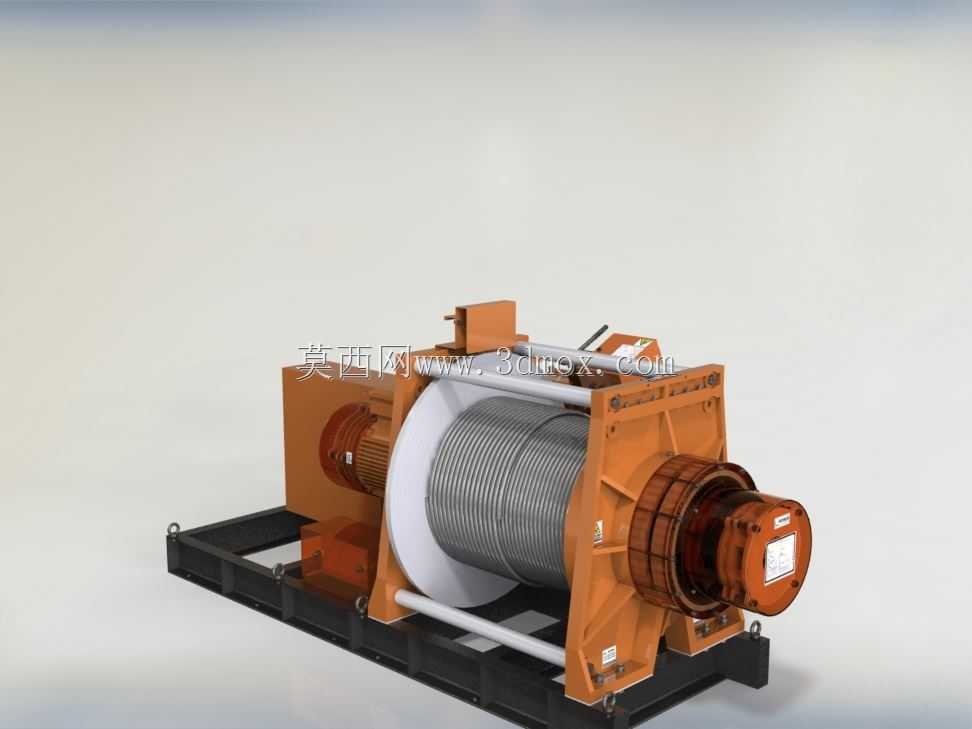

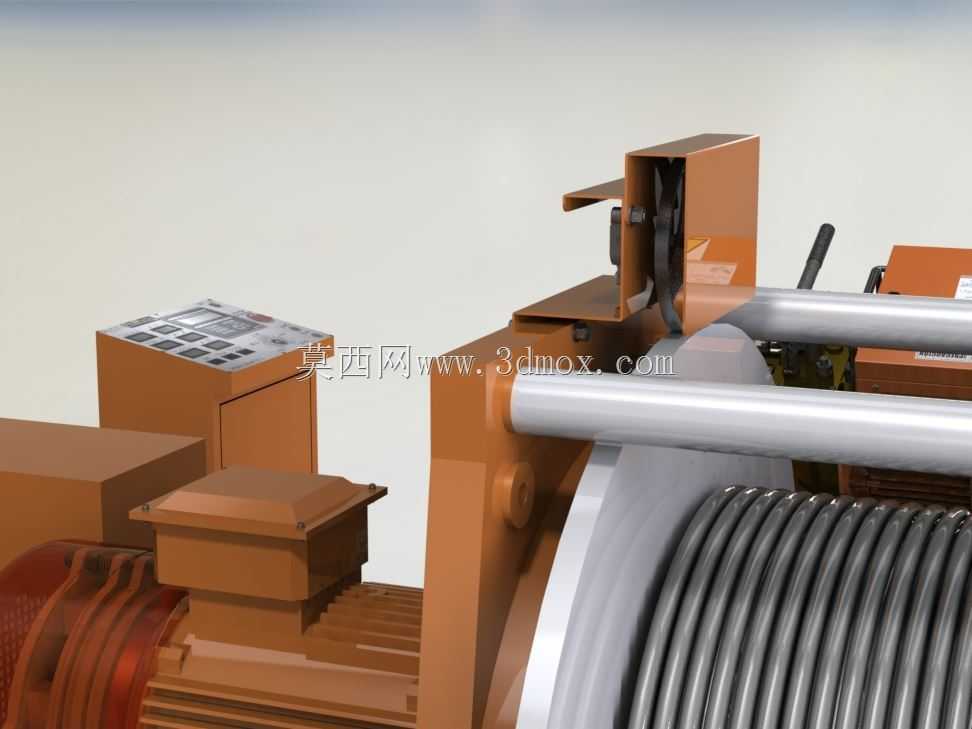

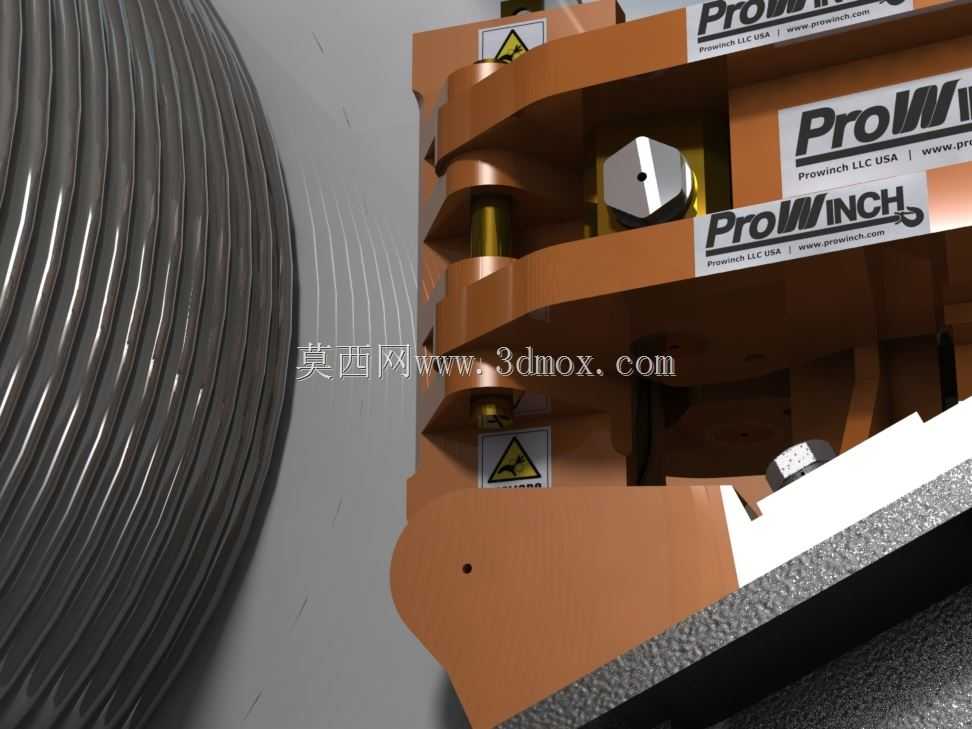

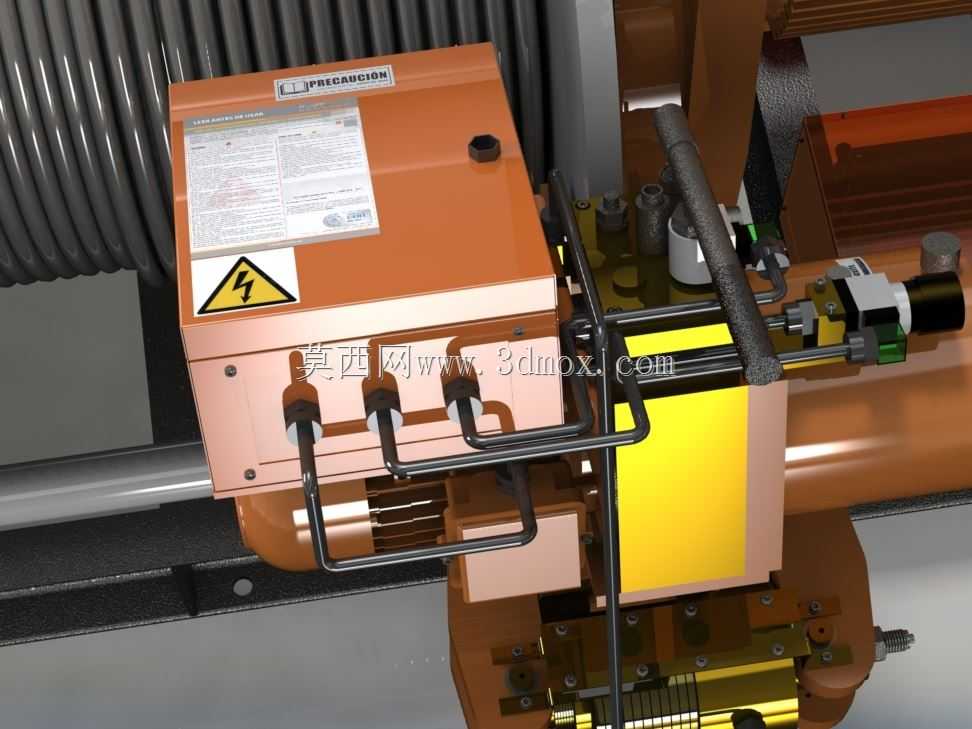

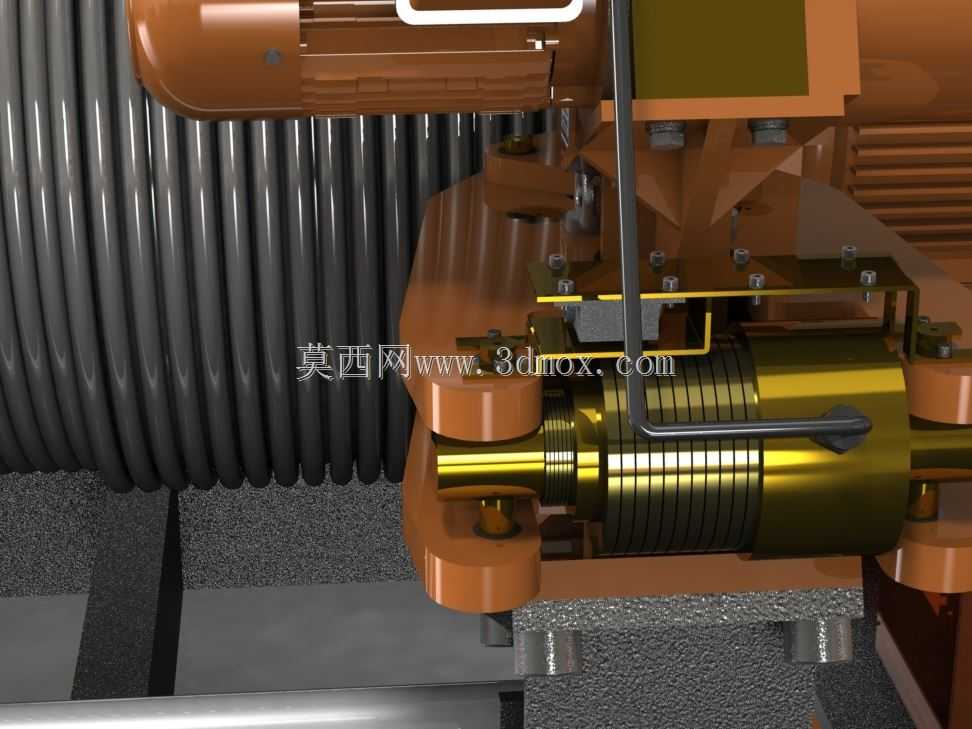

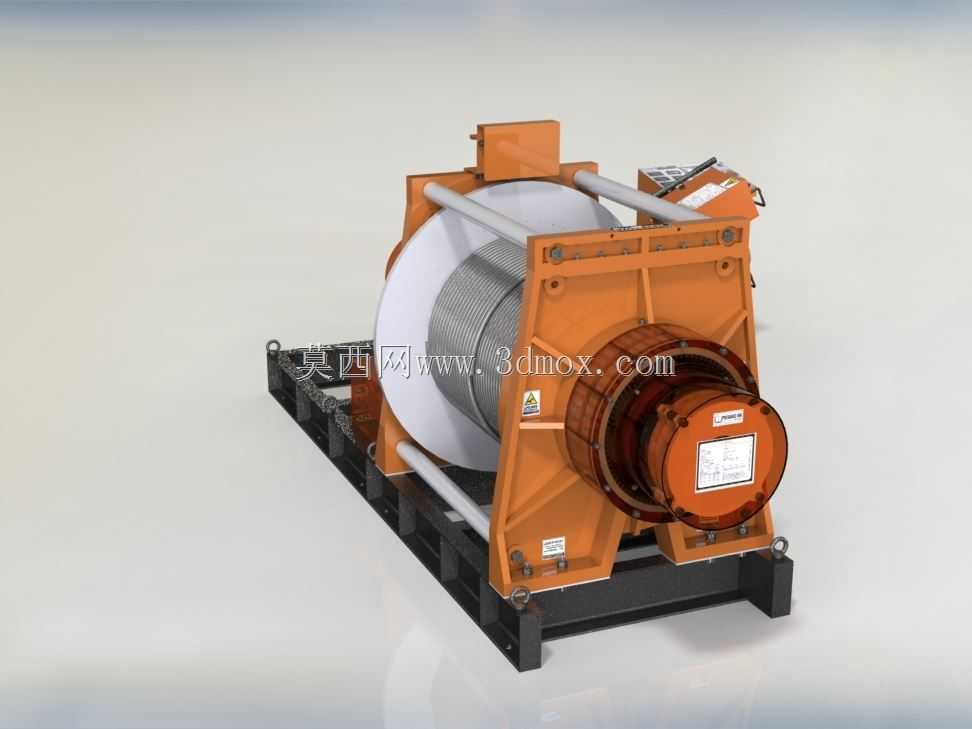

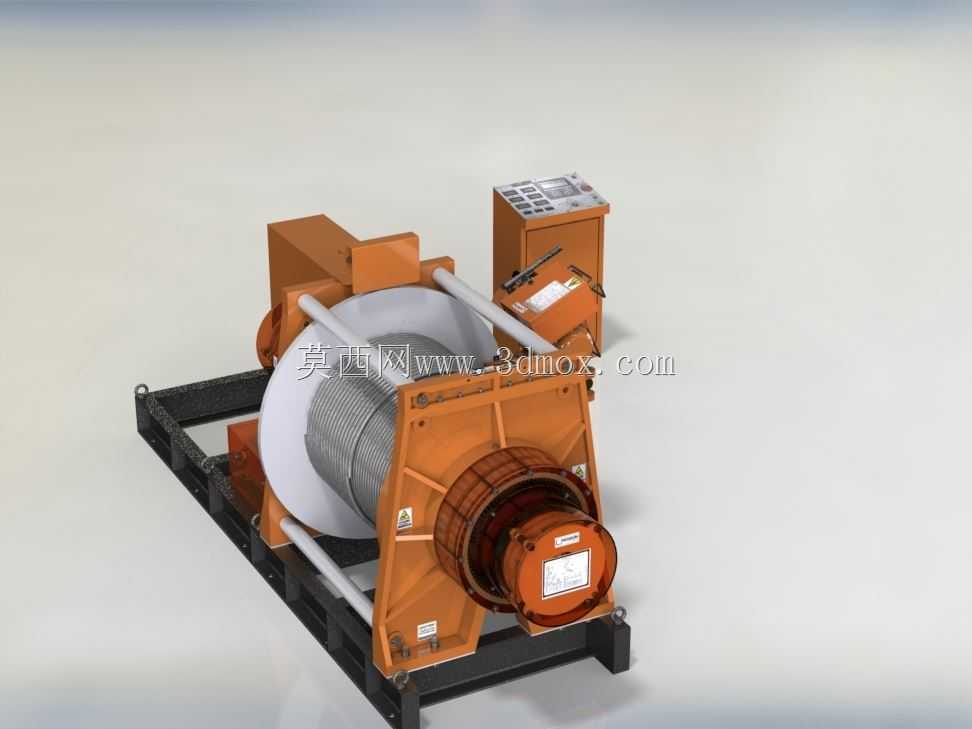

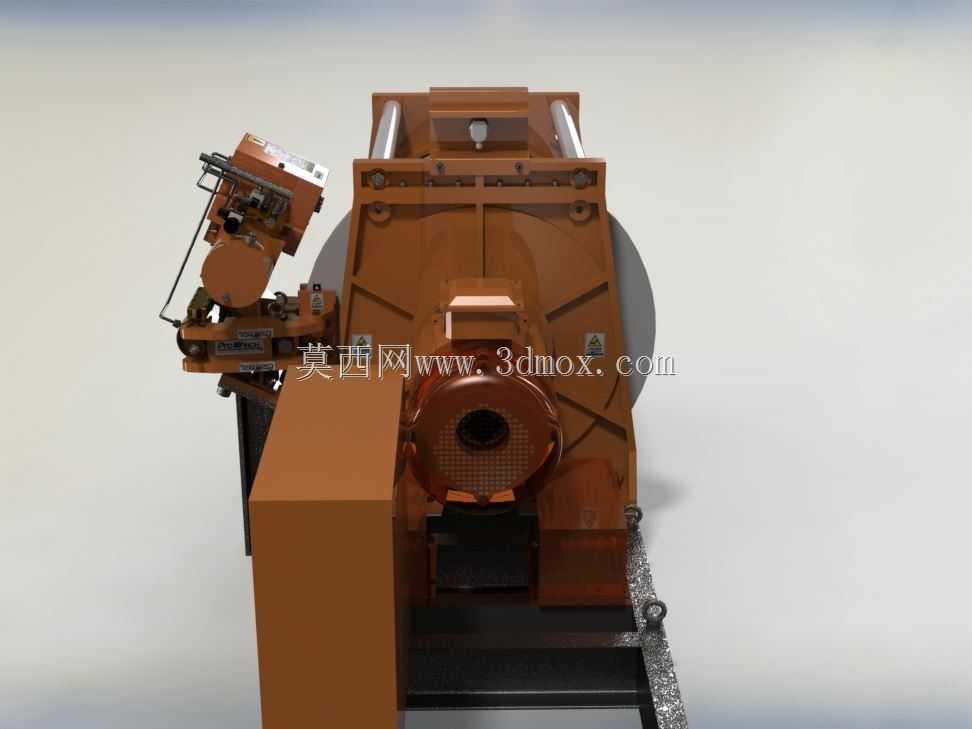

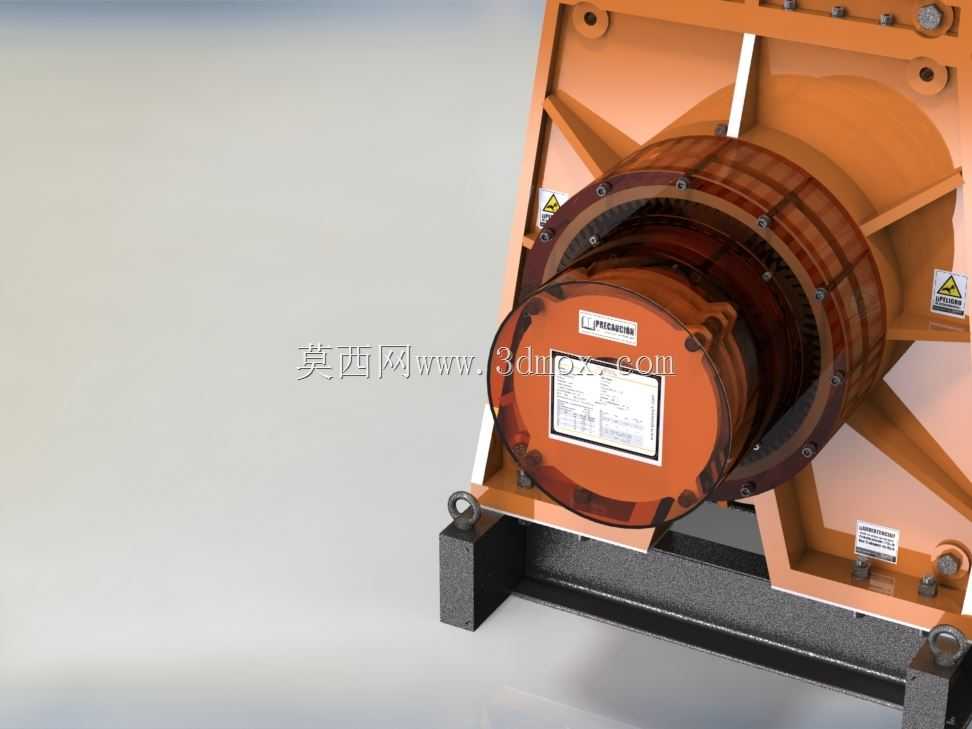

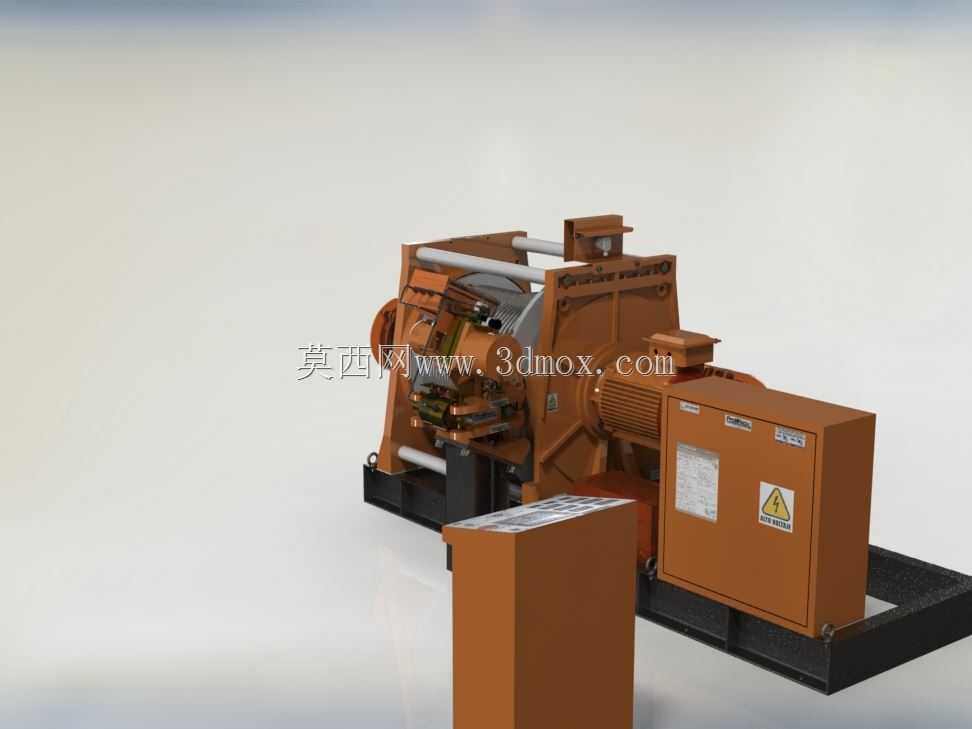

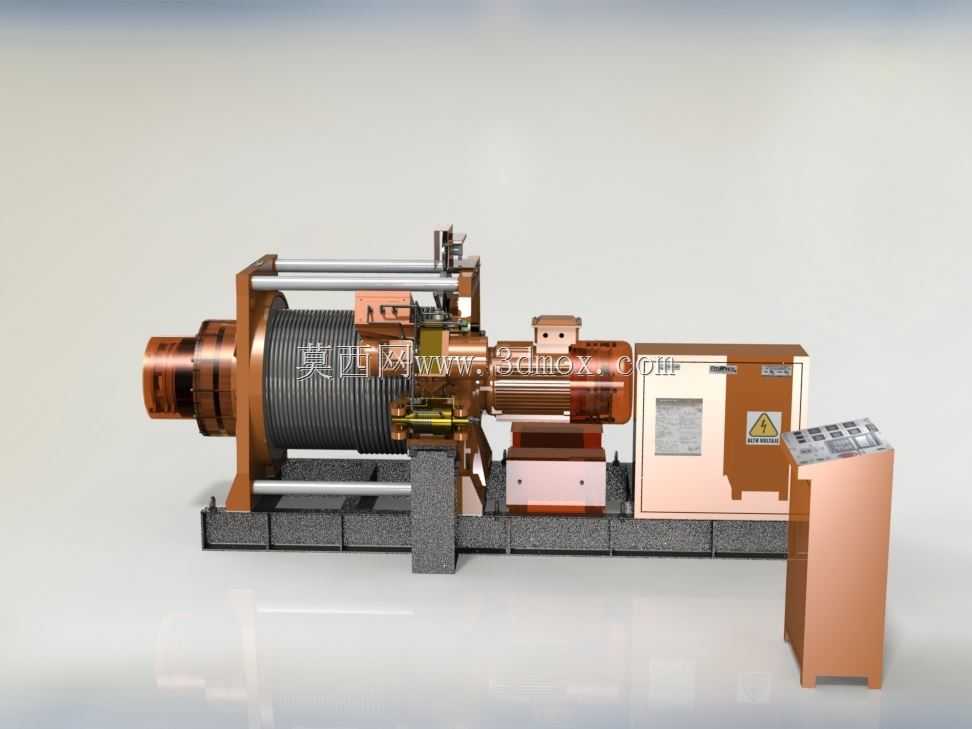

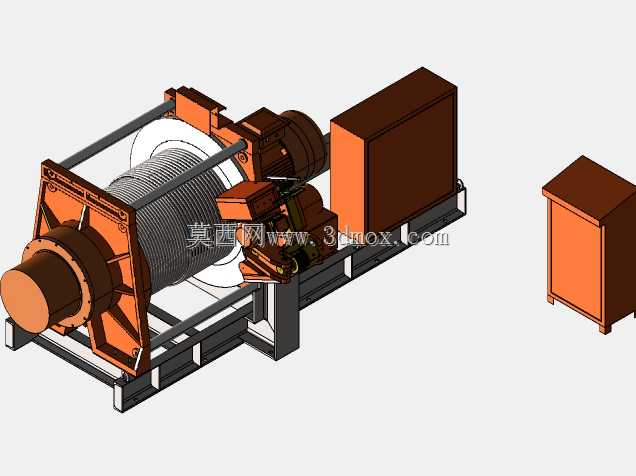

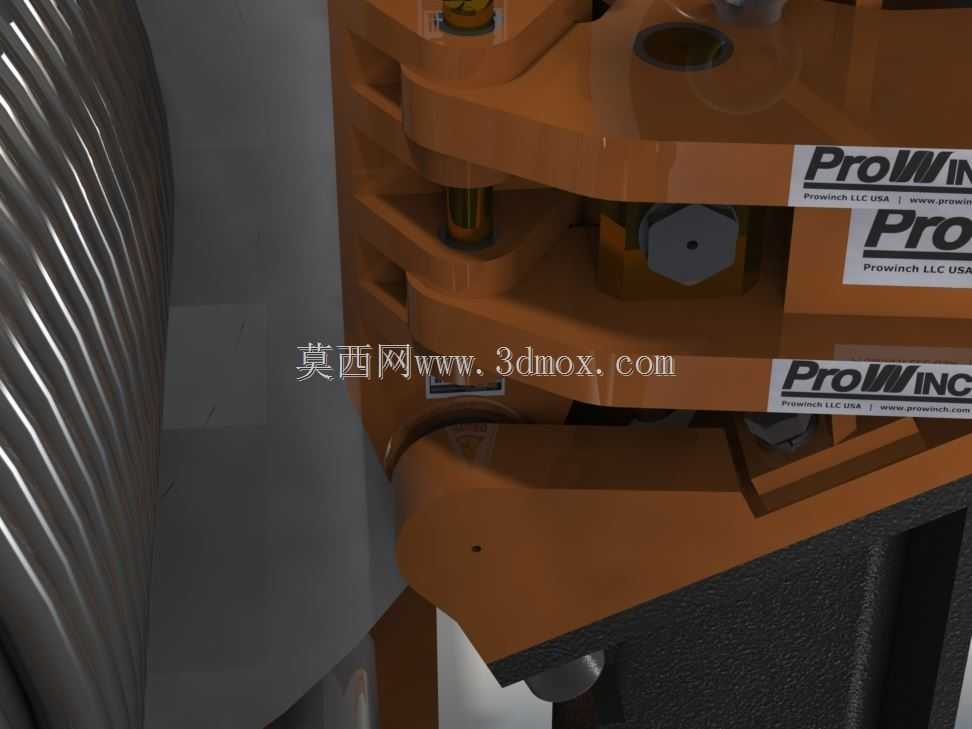

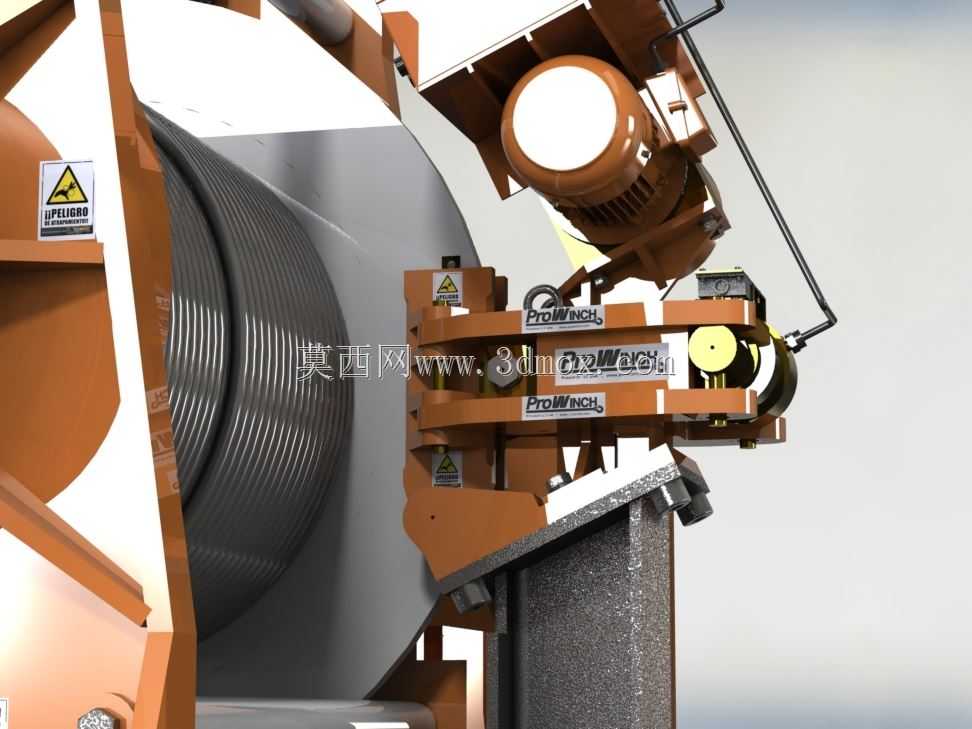

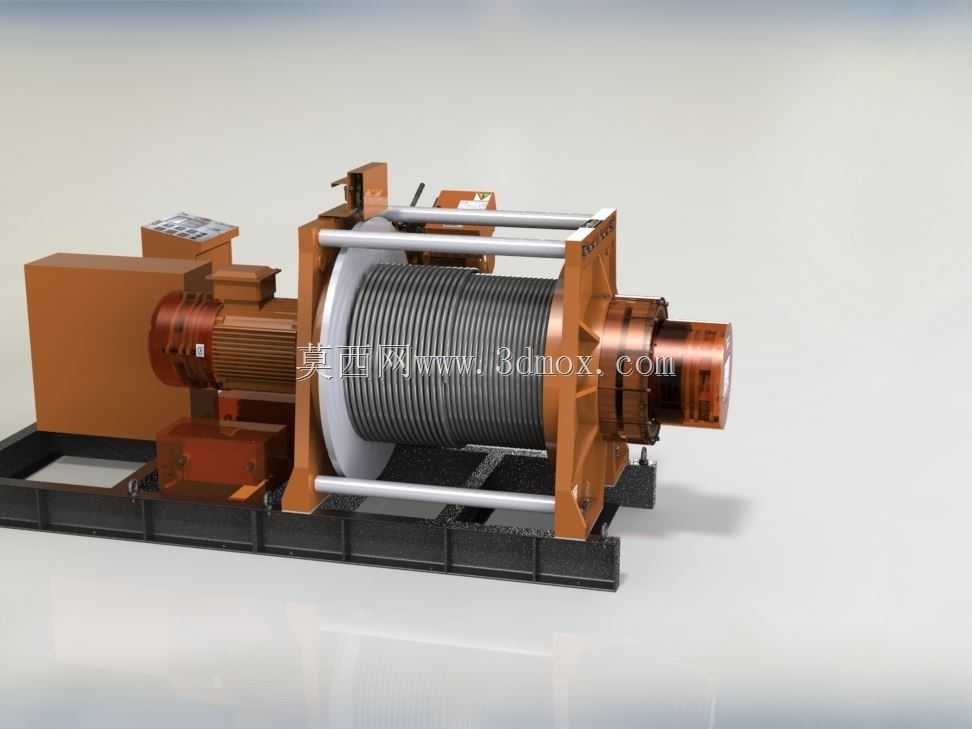

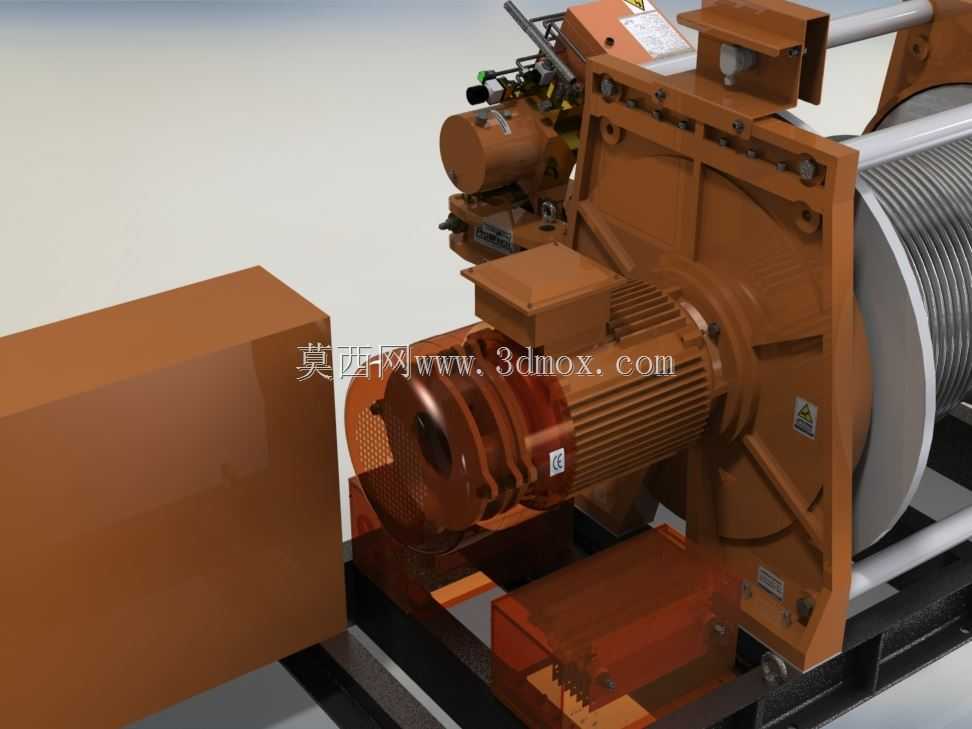

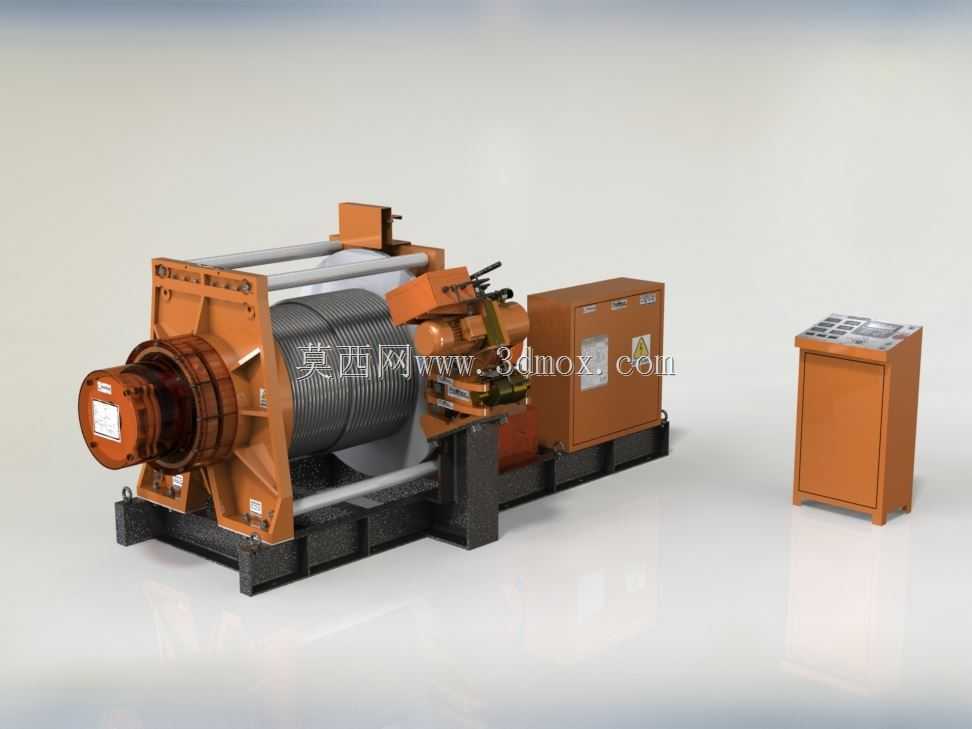

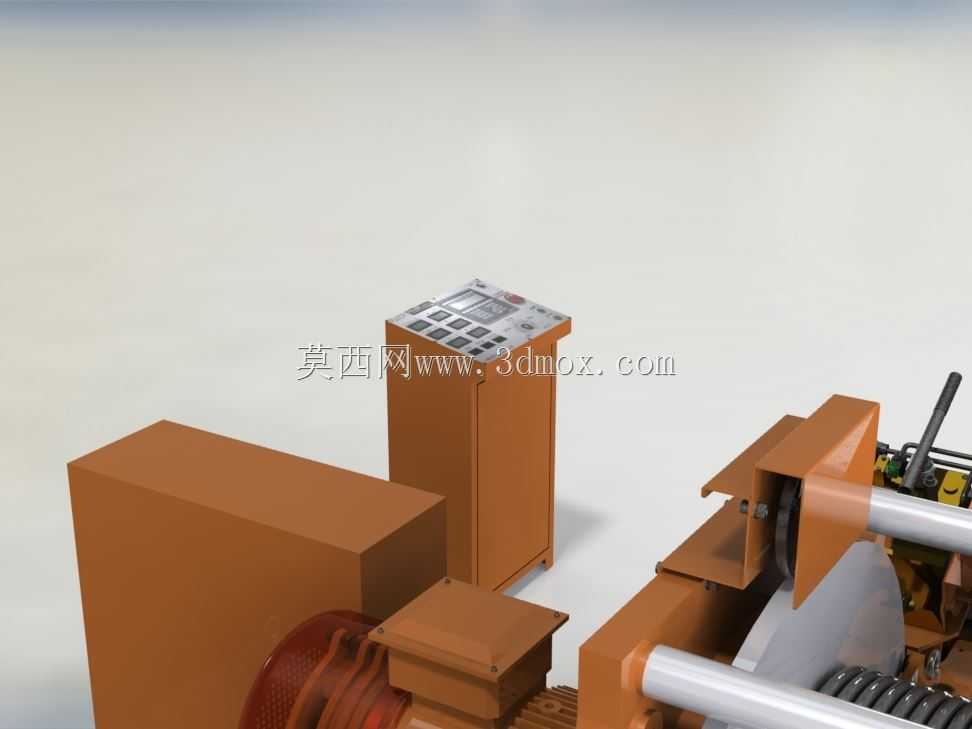

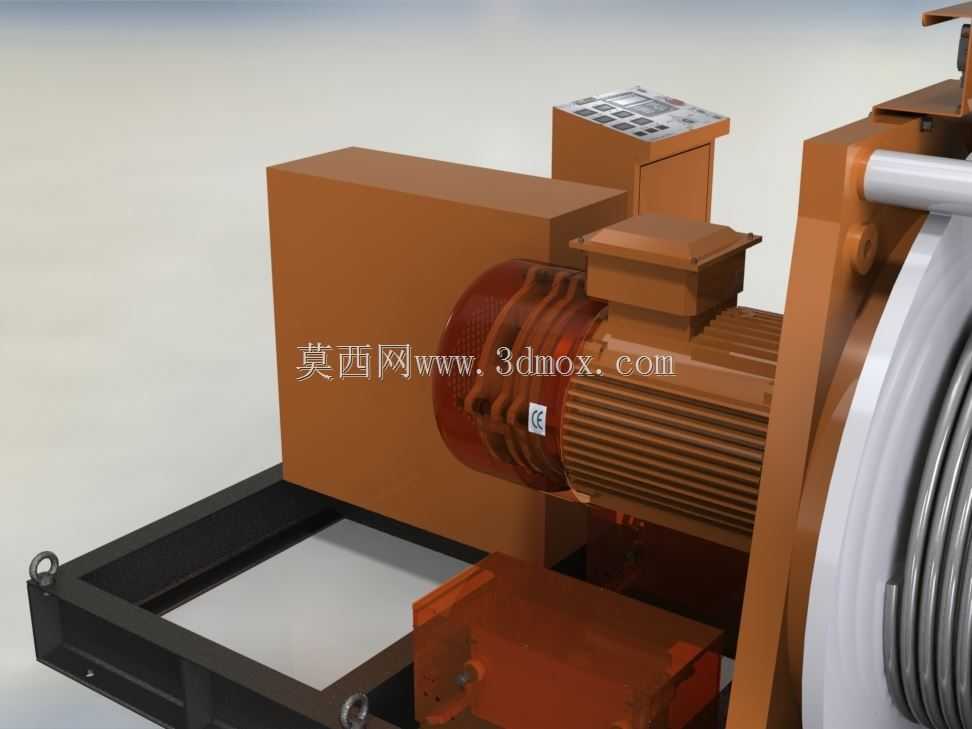

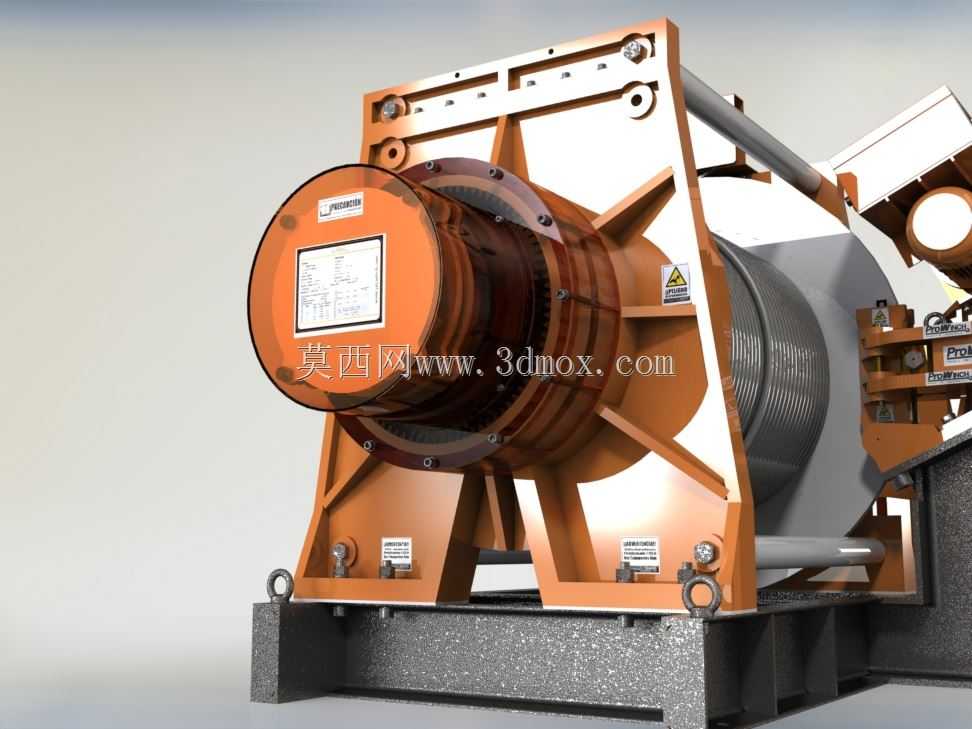

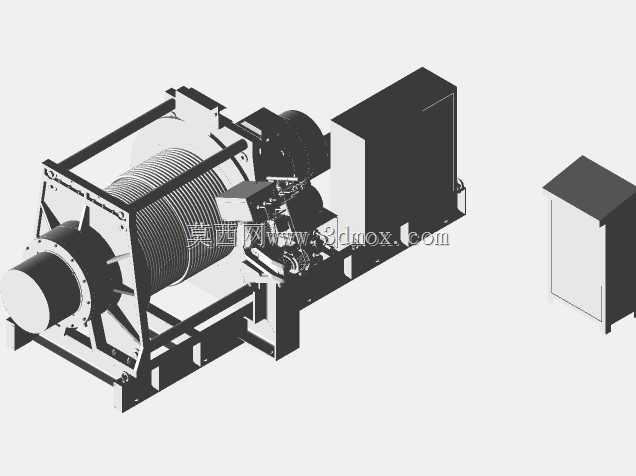

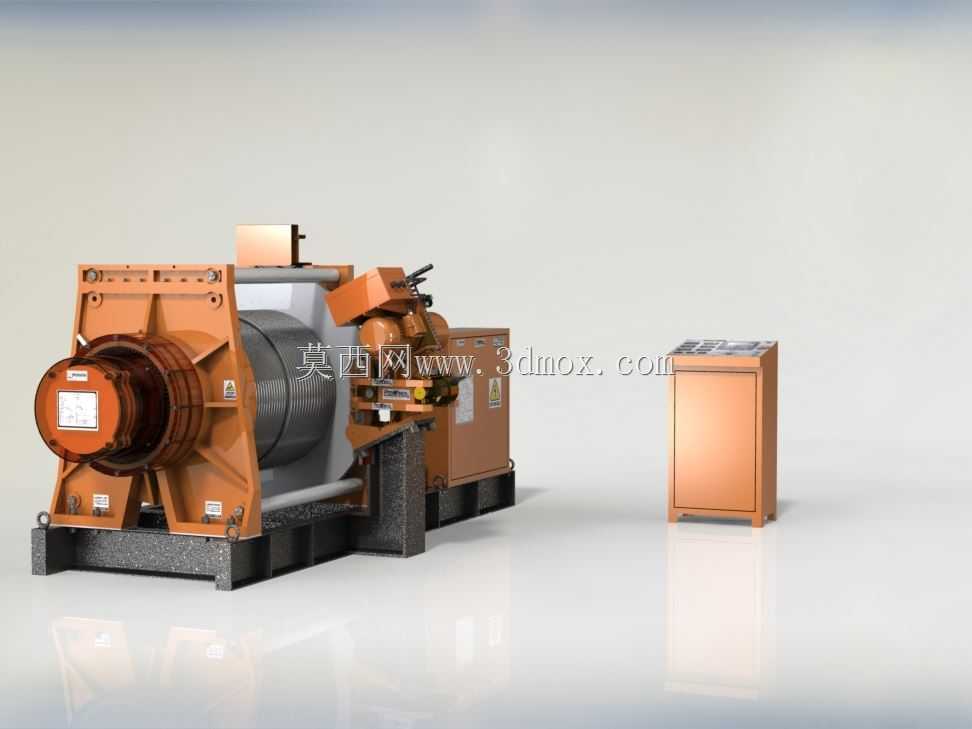

该绞车设备主要面向矿山井下调度、地面基建物料牵引、小型设备移位等重载作业场景，在巷道内矿车编组、施工场地重物拖拽、厂区设备检修移位等工况中承担核心牵引动力输出角色，可适配有防爆要求的井下作业环境，也可在露天堆场、基建工地完成常规牵引作业，能够在狭小作业空间内提供稳定的大扭矩牵引力，替代人力完成重型物件的移位与调度作业，大幅降低一线作业人员的劳动强度，提升物料转运与设备移位的作业效率。设备整体采用卧式布局结构，核心传动单元与卷筒组件集成安装在一体式刚性底座上，传动端配套独立的驱动电机与减速单元，动力经多级减速增扭后传递至主卷筒，卷筒表面加工有适配钢丝绳缠绕的螺旋绳槽，可保证多层钢丝绳排布整齐，避免作业过程中出现乱绳、咬绳等损伤钢丝绳的问题，延长钢丝绳的实际使用寿命。设备操控单元采用独立集成式电控箱布局，操控按钮与状态显示模块集中布置在箱体操作面，操作人员可在设备侧方安全位置完成启停、调速等操作，操控逻辑清晰，可快速完成作业状态切换。设备的制动单元集成在卷筒侧端，可在动力切断后快速锁止卷筒转动，避免牵引重物出现溜滑风险，保障作业过程的安全性。设计过程中优先考虑了设备的安装适配性，整体底座预留有标准规格的地脚安装孔位，可直接固定在混凝土基础或钢制安装平台上，安装边界充分考虑了井下巷道、狭小施工场地的空间限制，整体宽度适配常规巷道的通行与安装要求，设备侧方预留有足够的维护操作空间，日常检修时可直接对传动单元、制动单元进行拆装维护，无需额外拆解主体结构。卷筒的容绳量匹配常规调度作业的牵引距离需求，钢丝绳出线方向可根据作业场景调整导向装置位置，适配不同角度的牵引作业需求，驱动单元的散热结构采用自然风冷设计，可满足长时间连续作业的散热要求，避免长时间高负载运行出现动力单元过热的问题。整体结构的受力部件均经过强度校核，底座、卷筒主轴、传动齿轮等核心承载部件可承受额定负载下的交变载荷，保证设备在重载作业工况下的结构稳定性，减少长期使用过程中的结构变形风险。
