液压抓斗式挖掘装载作业装置

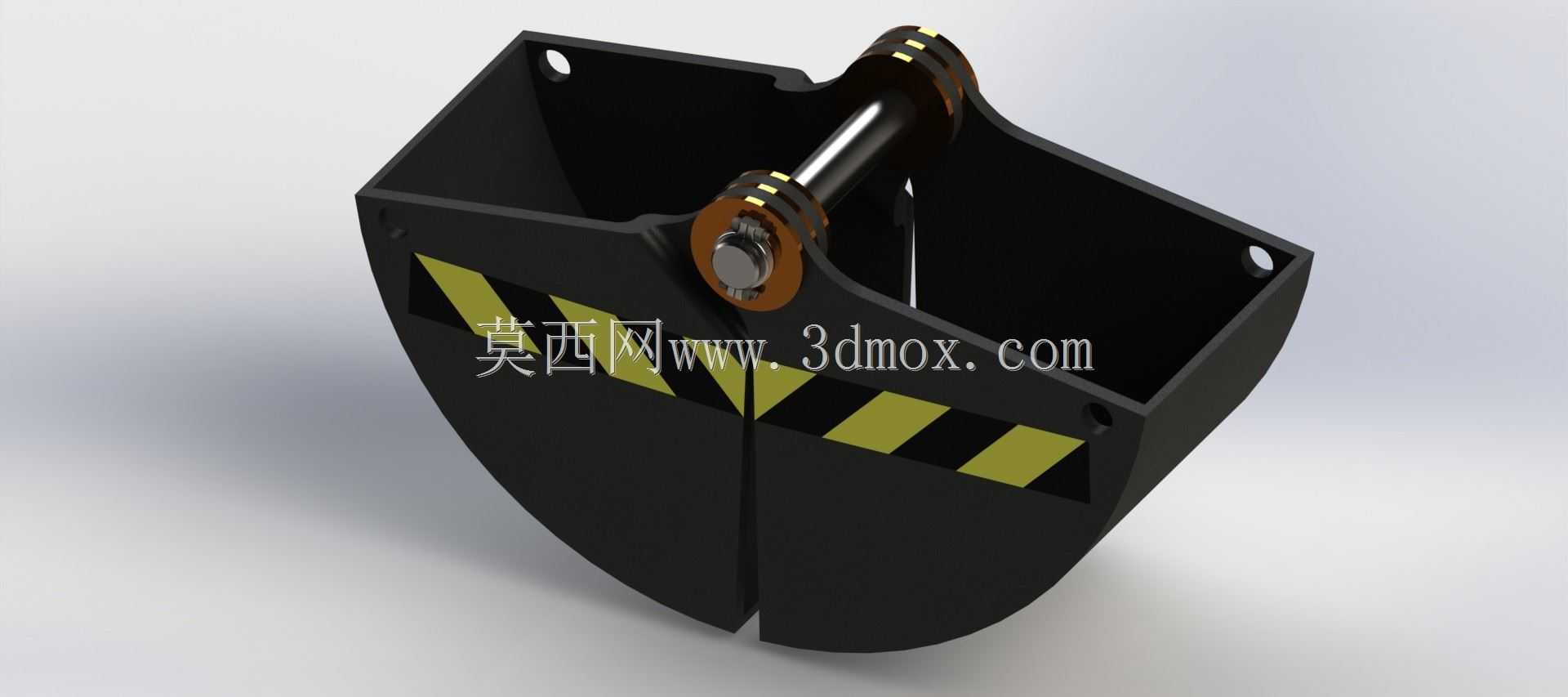

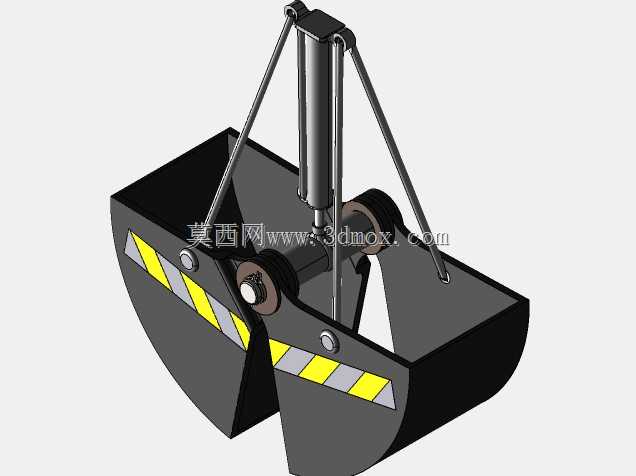

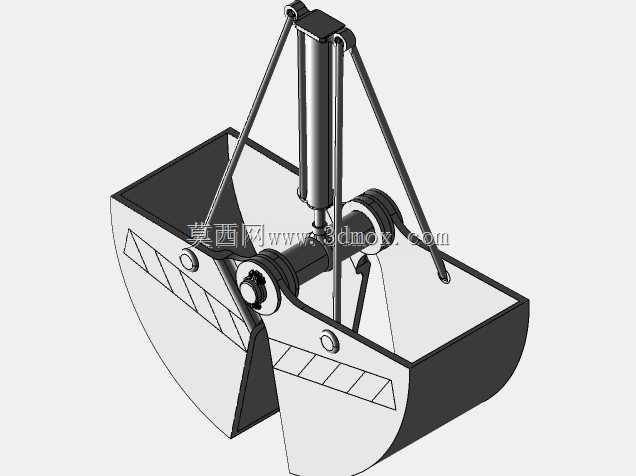

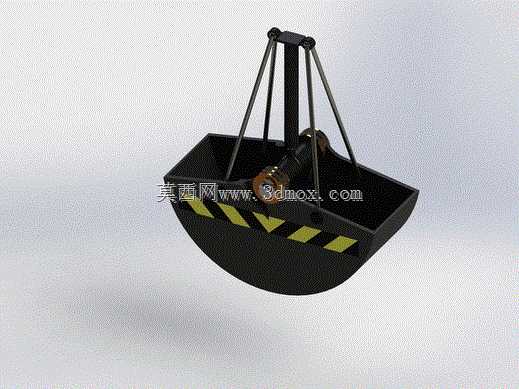

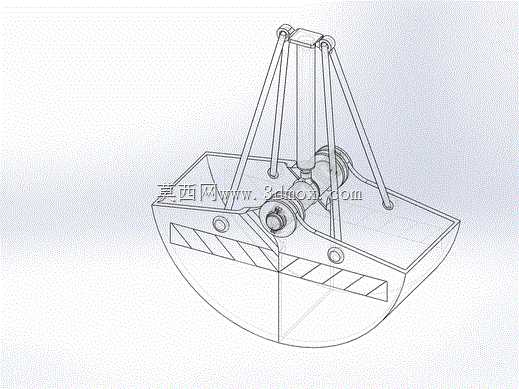

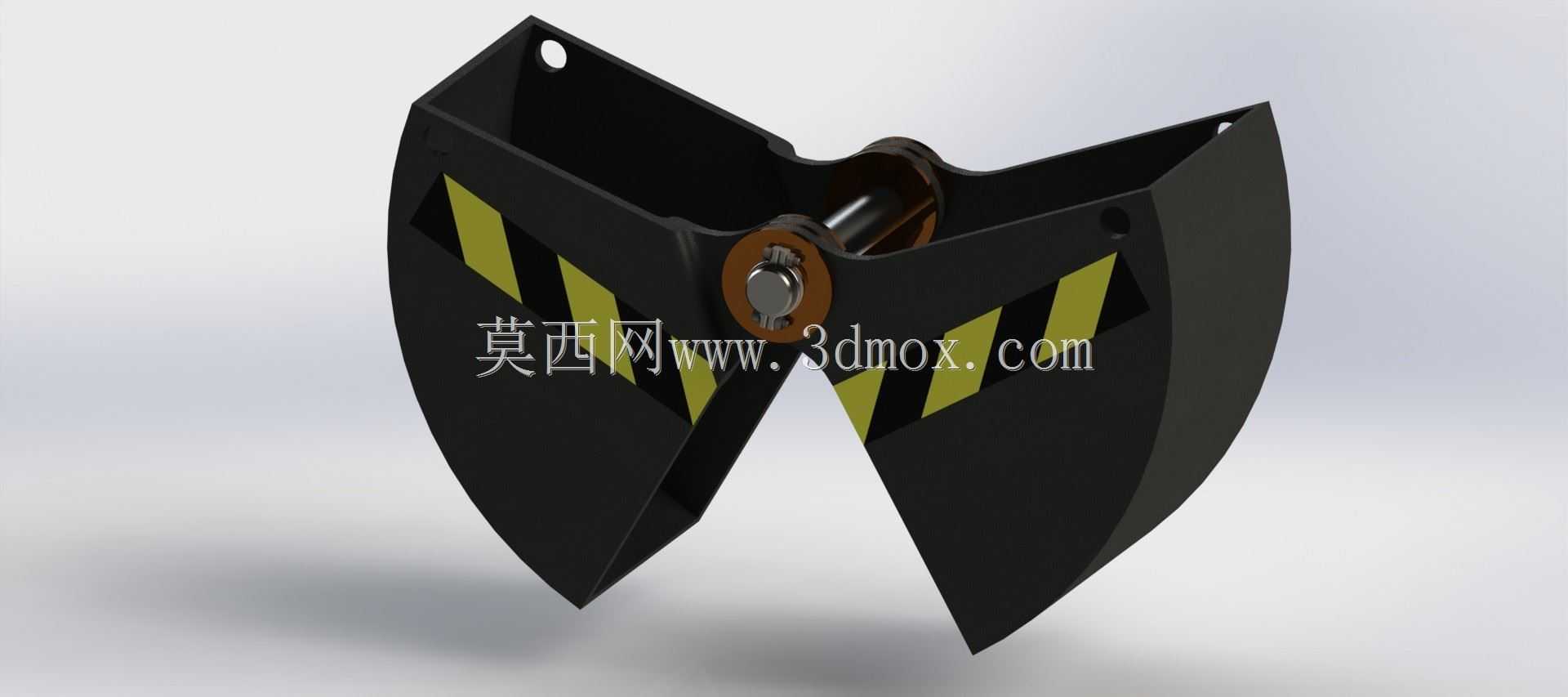

该液压挖掘作业装置属于散料装卸场景下的专用执行部件，主要适配于起重设备配套的散料抓取作业，常见应用在冶金厂区铁屑清理、港口散货装卸、基建工程渣土转运、矿山矿料归集等作业场景，可挂载在桥式起重机、履带吊机等起重设备的动臂末端，依靠液压动力完成斗体的开合动作，实现散状物料的抓取、提升、转运与卸料全流程作业，相比传统机械式抓斗，液压驱动的结构具备开合力度可控、闭斗密封性好、抓取满载率高的优势，针对密度较大的金属切屑、矿石碎块等物料也能实现稳定夹持，不会出现运输过程中物料撒漏的问题。装置核心采用活塞式液压驱动结构，设计阶段匹配125MPa额定工作压力的液压泵站作为动力源，核心执行元件的活塞直径为Φ50，配套传动杆直径为Φ25，液压油路采用硬管连接布局，避免作业过程中管路被物料剐蹭破损，斗体采用高强度耐磨钢板焊接成型，斗口边缘做了加厚耐磨处理，斗身外侧设置黄黑相间的安全警示标识，在作业现场可起到明显的视觉警示作用，避免现场人员误入作业半径引发安全事故。斗体与上部连接架采用多根高强度钢质拉杆铰接，保证斗体开合过程中的受力均匀，上部连接架设置标准吊装铰接孔，可快速与不同规格的起重设备吊臂末端完成对接安装，无需额外制作过渡连接结构，安装边界适配市面主流起重设备的吊具连接尺寸，现场换装效率高。整套装置在设计时针对重载作业场景做了受力优化，当铲斗满载铁屑时可承载850kg的物料重量，铲斗与铰接轴的自身结构重量控制在180kg，不会给起重设备造成额外的负载负担，铰接位置均设置自润滑轴承，长期作业无需频繁加注润滑脂即可保证转动顺畅，降低日常维护的工作量。斗体的弧形内壁做了顺滑过渡处理，卸料时不会出现物料粘黏残留的问题，开合动作的行程经过精准计算，开斗状态下可覆盖较大的抓取面积，闭斗状态下斗口完全贴合密封，即使抓取颗粒较小的粉状物料也不会出现撒漏，可适配不同密度、不同粒径的散状物料抓取需求，在工业厂区的废料清理环节，可大幅人工作业的劳动强度，提升散料转运的作业效率。
