FRP材质屋顶储水水箱及配套管路系统

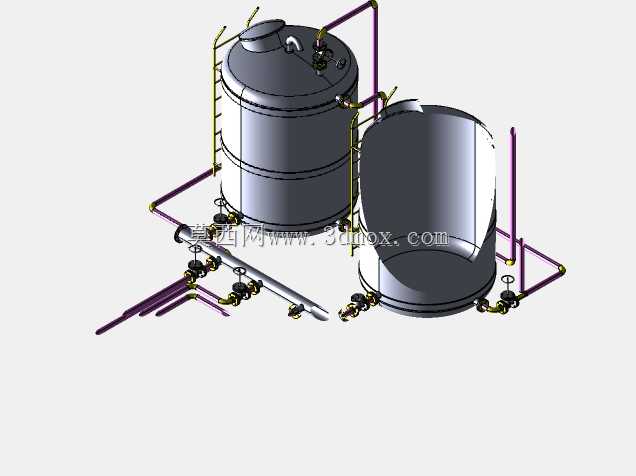

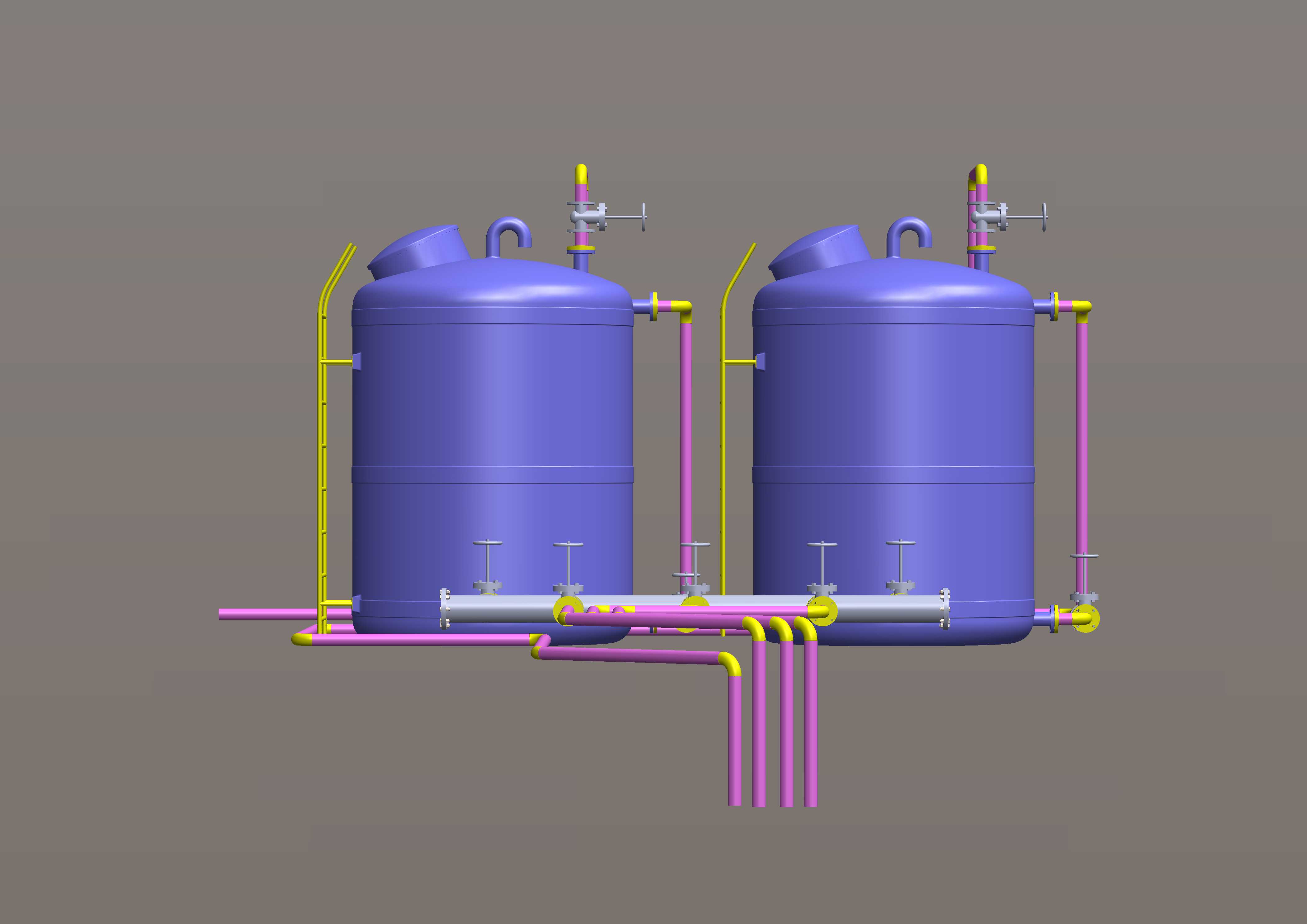

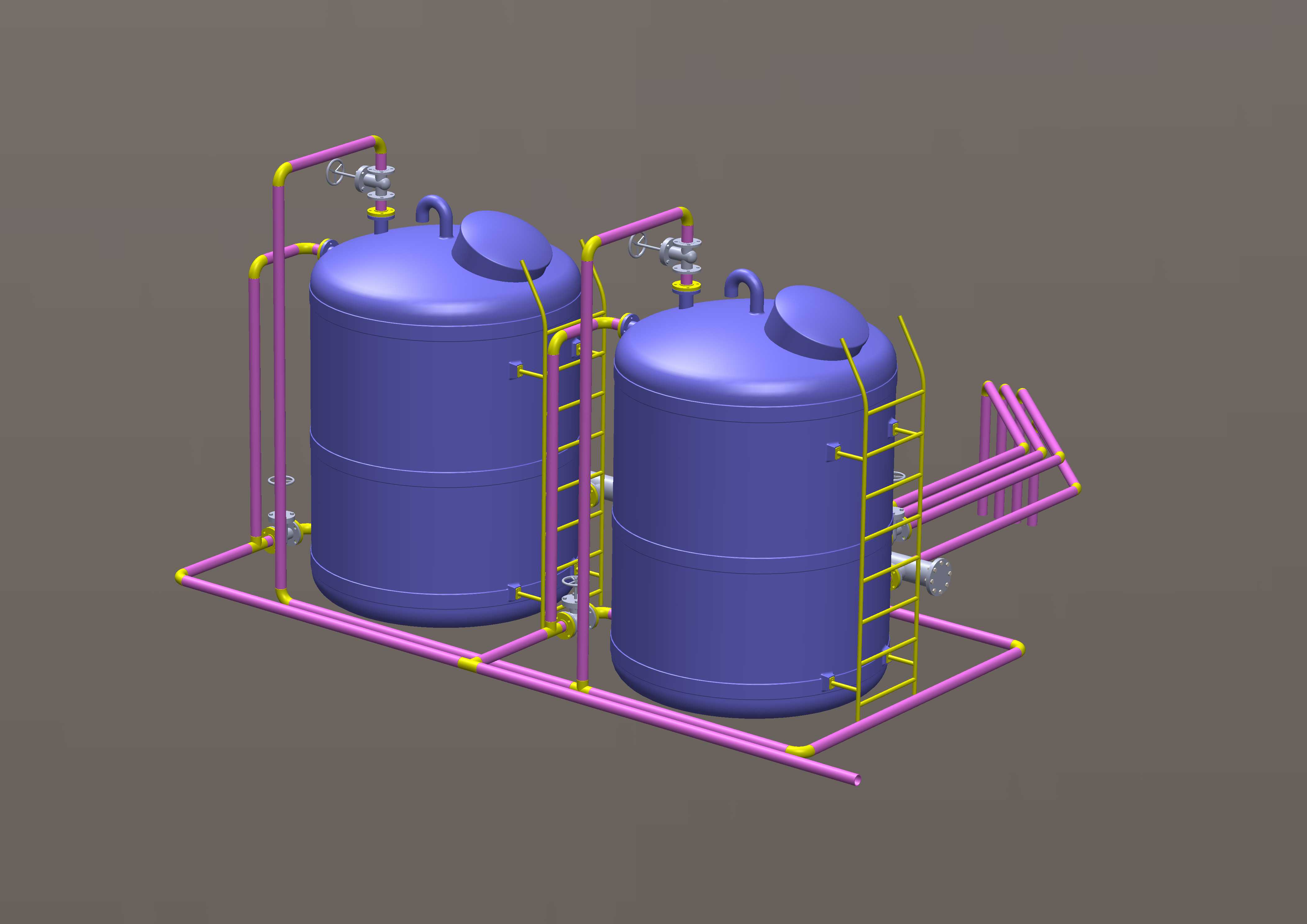

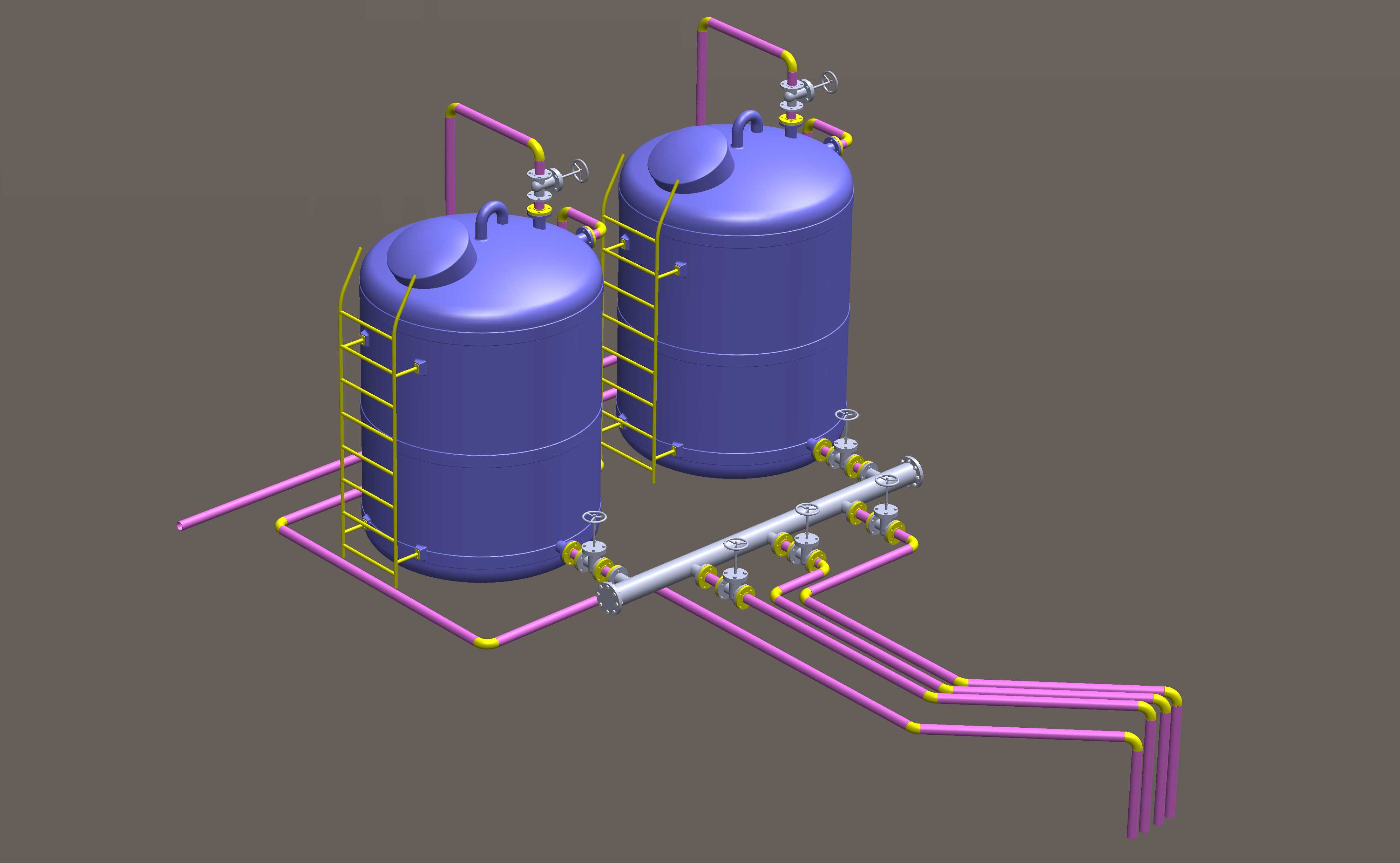

这套屋顶储水设施主要应用于民用建筑、中小型工业厂区的屋面供水场景，承担建筑日常供水稳压、高峰用水调蓄、应急储水的核心功能，是建筑二次供水系统中布置在屋面的关键储水单元，能够有效缓解市政供水压力波动带来的用水不稳定问题，在停水时段也能为建筑内提供一定时长的储备用水，保障基础用水需求。设备主体采用两台立式圆柱形储水罐体搭配配套输水管路的布局，罐体选用FRP纤维增强塑料材质，这类材质具备优异的耐水腐蚀性能，长期储水不会出现锈蚀、渗出有害物质的问题，同时材质自重较轻，能够有效降低屋面的结构荷载，适配多数建筑屋面的承重设计要求，罐体外部做了光滑的耐候表层处理，能够抵御屋面长期的日晒、雨淋、温差变化带来的老化影响，延长设备的户外使用寿命。设计过程中首先围绕屋面安装的边界条件展开，单台罐体有效储水容积为5立方米，两台组合后总储水容积达到10立方米，罐体采用立式圆柱结构能够在有限的屋面占地面积下最大化利用竖向空间，减少对屋面其他设备布置、检修通道的占用；罐体顶部设置了检修人孔与通气弯管，既方便后期进入罐体内部开展清洁、检修作业，也能平衡罐体内外气压，避免输水过程中罐内形成负压或正压影响供水稳定性，罐体侧面预留的爬梯能够方便运维人员登上罐顶开展阀门操作、设备巡检工作。配套的管路系统采用主输水管路并联两台罐体的设计，主管道沿罐体底部横向布置，每台罐体的进出水支路都配置了独立的控制阀门，既可以实现两台罐体同时供水提升调蓄能力，也可以在单台罐体检修时关闭对应支路阀门，不影响另一台罐体的正常储水供水，保障供水系统的连续运行；管路布局充分考虑了安装操作空间，阀门操作位置都预留了足够的扳手操作、人员站立空间，管路走向避开了罐体的检修通道，同时管道的转弯、连接位置都做了流畅的过渡设计，减少输水过程中的水流阻力，降低供水过程中的能耗与水流噪音。整套设施的安装边界充分考虑屋面的防水、承重要求，罐体底部预留了平整的安装基础接触面，管路支架的布置点位避开屋面防水层的薄弱位置，整体布局紧凑合理，既满足储水供水的功能需求，也适配屋面安装的各类限制条件，运维检修的便利性也在设计阶段做了充分考量。
