工业级框架式物料周转承载笼结构

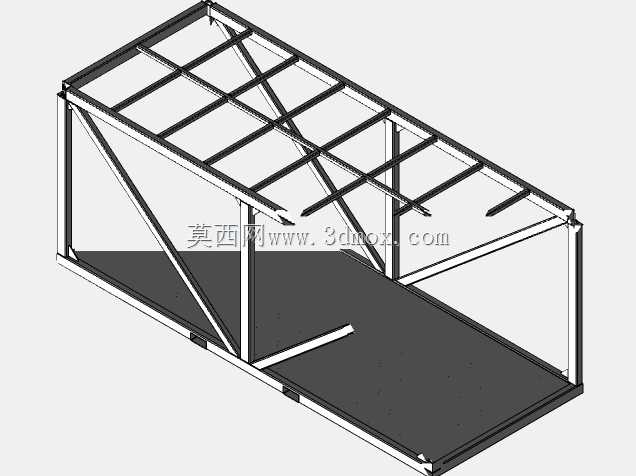

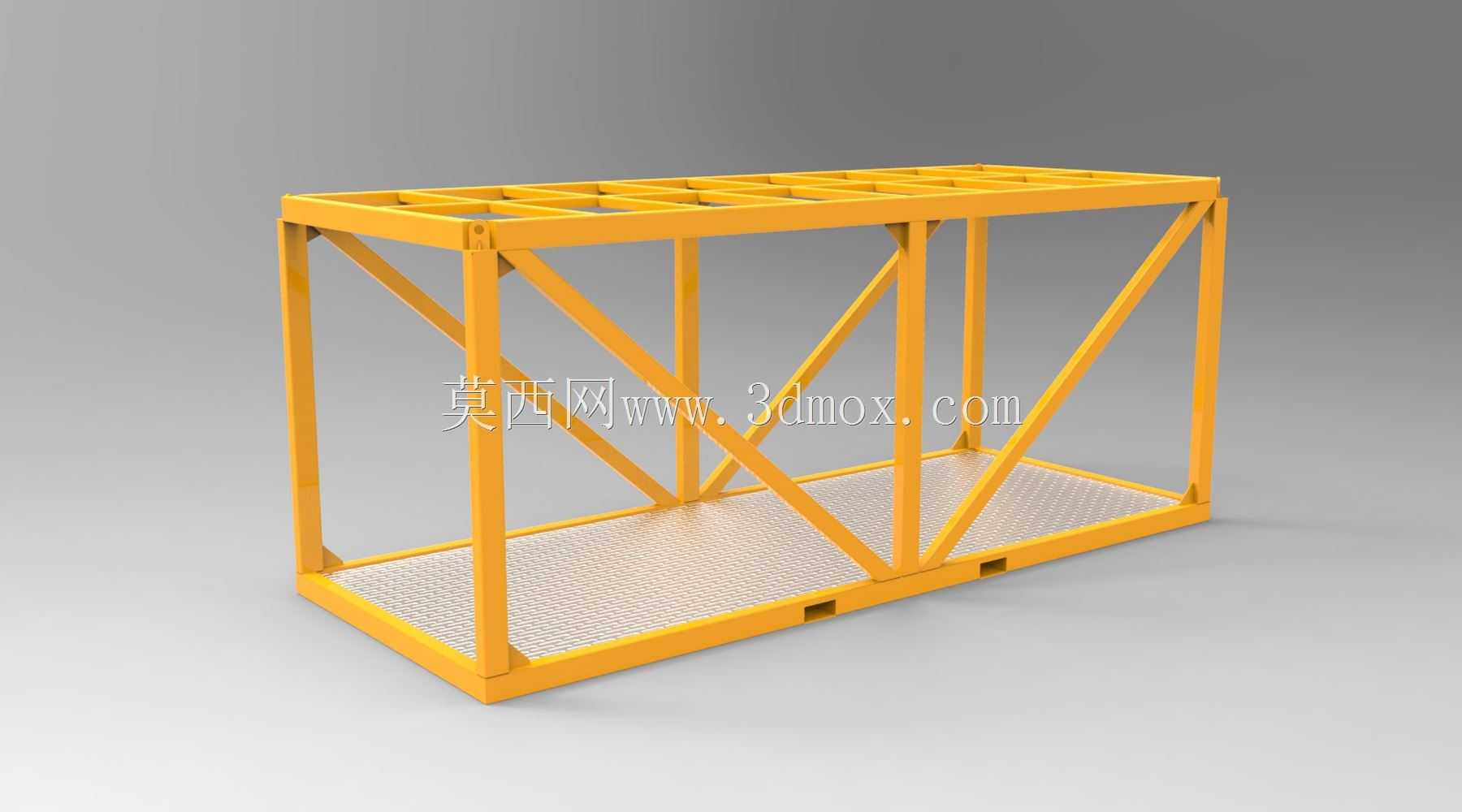

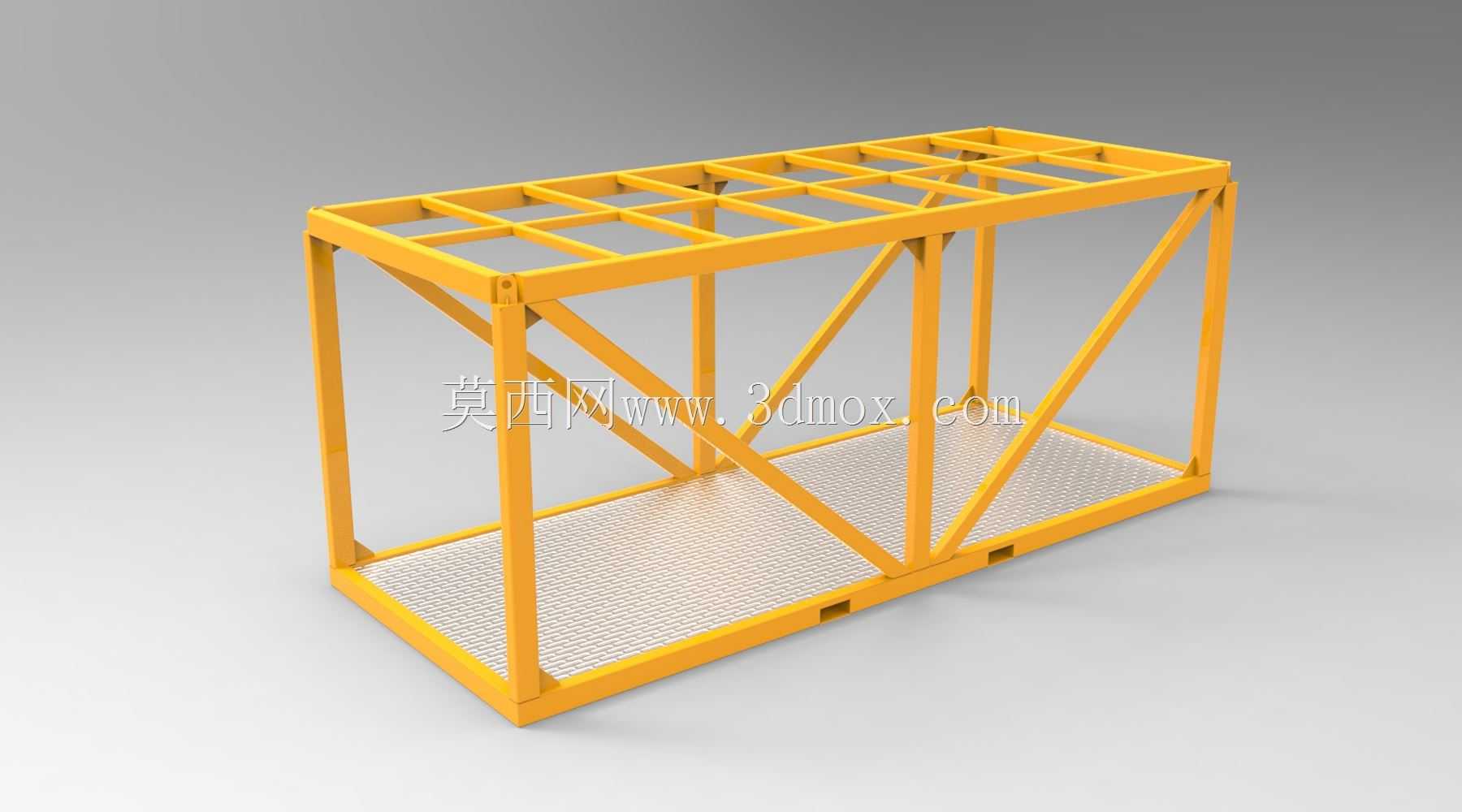

在厂区物料转运、重型工件临时存放、跨车间工序周转的场景里，这类框架式承载笼是车间物流环节里非常实用的工装载体，日常作业中常用来承载规整或半规整的工业零部件，配合叉车完成货位转移、线边暂存、短距离厂区驳运，相比开放式托盘，围合的框架结构能避免物料在转运过程中滑落偏移，降低作业磕碰风险。从结构设计逻辑来看，整体采用矩形管材搭建主承力框架，底部铺设花纹防滑钢板作为承载面，侧面设置斜向支撑筋来强化框架抗扭、抗侧向形变的能力，顶部的格栅式框架既保留了吊装作业的挂点空间，也能在堆垛时承担上层载荷，避免压损内部存放的物料。建模时先从底部承载面的基准开始绘制，先确定底部框架的外轮廓尺寸，预留叉车叉齿的进入空间，保证叉齿插入深度满足满载时的防翘要求，再依次搭建竖向立柱，每根立柱的对接位置要预留焊接坡口的工艺间隙，避免建模时出现零厚度面导致后续工程图出图错误。侧面斜撑的排布要避开日常取放物料的操作空间，斜撑与主框架的连接节点处做加厚处理，对应实际焊接时的贴角焊缝位置，保证结构受力传递路径顺畅，不会出现应力集中的薄弱点。顶部格栅的横梁间距要结合堆垛时的承载要求设置，既要保证整体刚度，也要控制整体自重，避免无效的材料冗余。建模过程中先完成单个侧片的框架结构，通过镜像、阵列特征快速生成其余侧片，再通过装配约束将各片体与底部承载面、顶部框架组合，最后对所有焊接节点做圆角过渡处理，还原实际焊接后的工艺特征。底部花纹板的建模要注意防滑凸起的阵列方向，与实际板材的轧制纹路保持一致，避免出现建模方向错误导致的工程图标注偏差。整体结构的安装边界要适配标准厂区通道宽度、叉车作业转弯半径，同时满足货架堆垛的尺寸要求，保证可以直接适配现有厂区的物流存储体系，不需要额外调整配套工装。这类承载结构的设计核心是在保证额定承载能力的前提下，尽可能简化焊接工序，减少异形零件的使用，所有管材都采用标准规格型材，降低下料加工的成本，同时框架的所有外角都做钝边处理，避免作业过程中划伤操作人员，细节处的设计要贴合车间实际作业的使用习惯，比如底部叉齿入口处做导向倒角，方便叉车对位，减少对位调整的时间，提升周转作业的效率。
