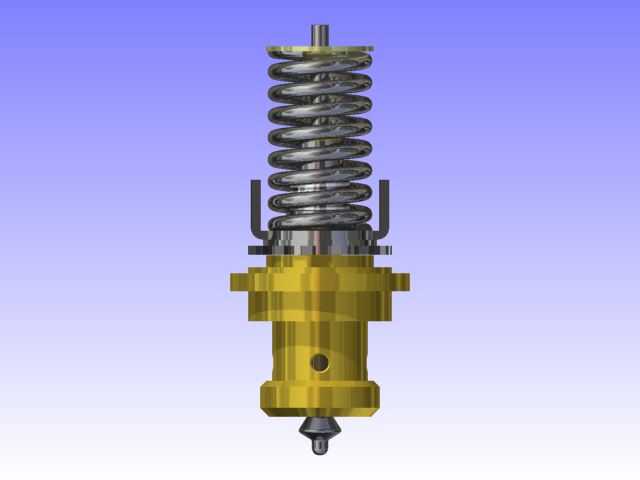

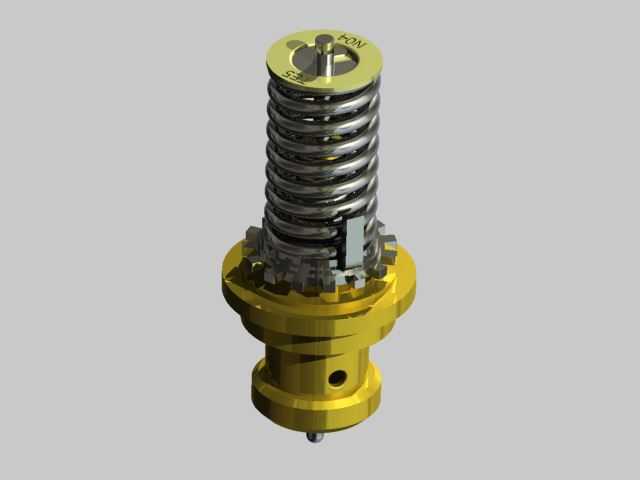

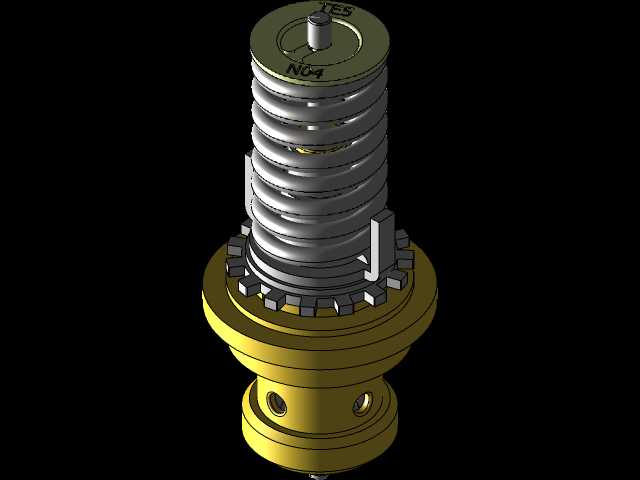

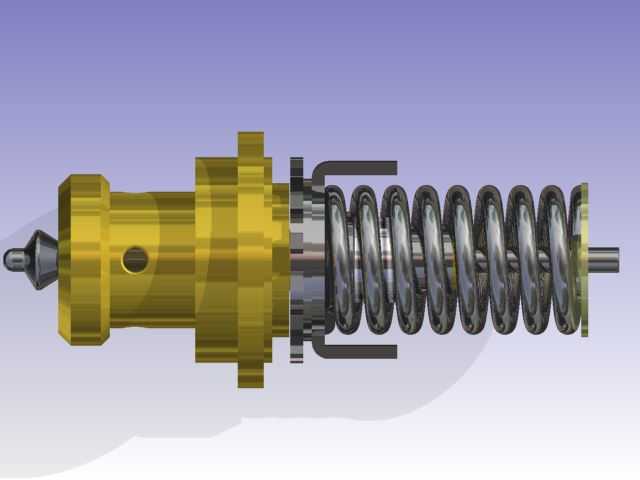

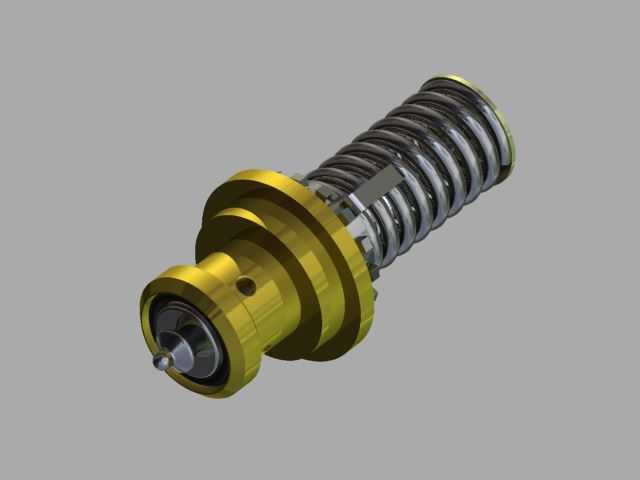

丹佛斯TE N04型恒温阀孔阀芯组件

这款恒温阀孔组件是热力膨胀阀的核心调控部件，主要应用于商用制冷系统、中央空调冷水机组、工业冷冻设备的冷媒流量调节回路中，承担着根据蒸发器出口冷媒过热度动态调整供液量的核心作用，是保障制冷系统换热效率、避免液击故障、维持温控精度的关键功能部件。在实际应用场景中，该组件直接安装在热力膨胀阀的阀体内腔，上端的感温膜盒通过毛细管与蒸发器出口的感温包连通，实时感知回气温度变化，配合弹簧的预紧力与下方阀体的冷媒压力，动态推动阀针上下位移，精准控制节流孔的通流面积，让进入蒸发器的液态冷媒流量始终匹配系统实时的热负荷需求，既不会因为供液过多导致压缩机回液引发液击损坏，也不会因为供液不足造成蒸发器换热面积浪费、制冷量不足的问题。从设计思路来看，这款阀芯组件采用了分层模块化的结构设计，顶部的感温动力头采用密封充注式结构，内部充注对应温区的工质，能够将温度变化快速转化为稳定的推力输出；中部的圆柱螺旋压缩弹簧采用等节距设计，刚度经过精准匹配，能够提供稳定的复位力与预紧压力，保证阀针动作的线性度，避免调节过程中出现流量跳变；下部的黄铜基座采用阶梯轴式外形设计，设置有环形密封槽与径向平衡孔，径向平衡孔能够连通阀腔上下的压力，抵消进出口压差对阀针动作的干扰，让调节精度不受系统压力波动的影响，基座下端的阀针与阀孔采用锥面配合结构，能够实现小开度下的精细流量调节，适配低负荷工况下的稳定控制。从安装边界来看，组件整体为同轴回转体结构，下部基座的最大外径适配对应型号阀体的安装腔尺寸，轴向安装长度预留了弹簧压缩的行程余量，安装时无需额外调整部件，直接装入阀腔后压紧上盖即可完成装配，径向的密封结构能够耐受制冷系统的高压工况，适配R22、R404A、R134a等多种常用冷媒的使用环境，组件的运动部件全部采用同轴导向设计，动作过程中无偏磨卡滞风险，能够在-40℃到120℃的工作温度区间内长期稳定运行，保障制冷系统在不同负荷工况下都能维持最优的运行状态，有效降低系统的能耗水平，延长核心压缩机部件的使用寿命。
