卡斯特尔K93型16mm黄铜截止切断阀结构

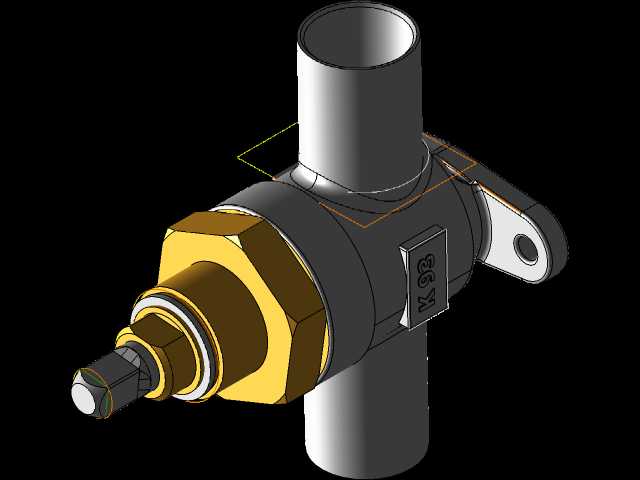

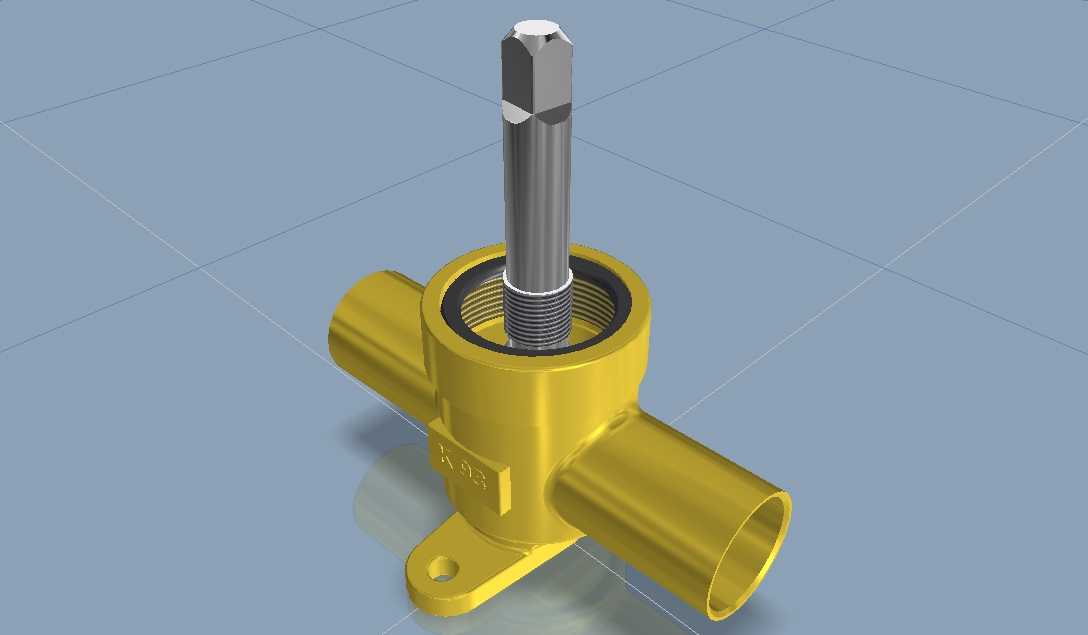

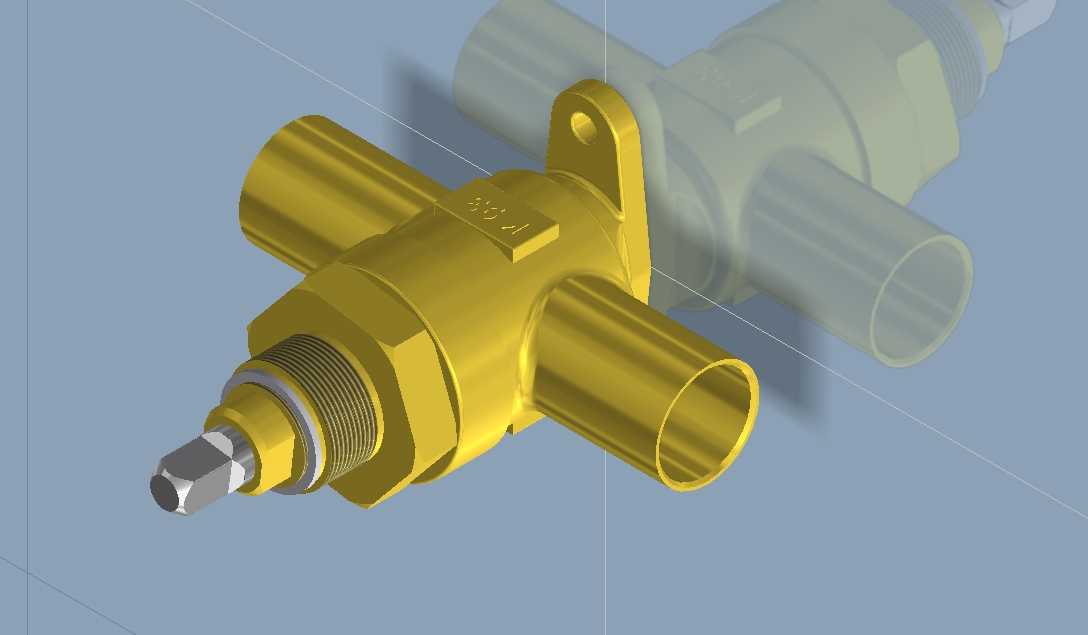

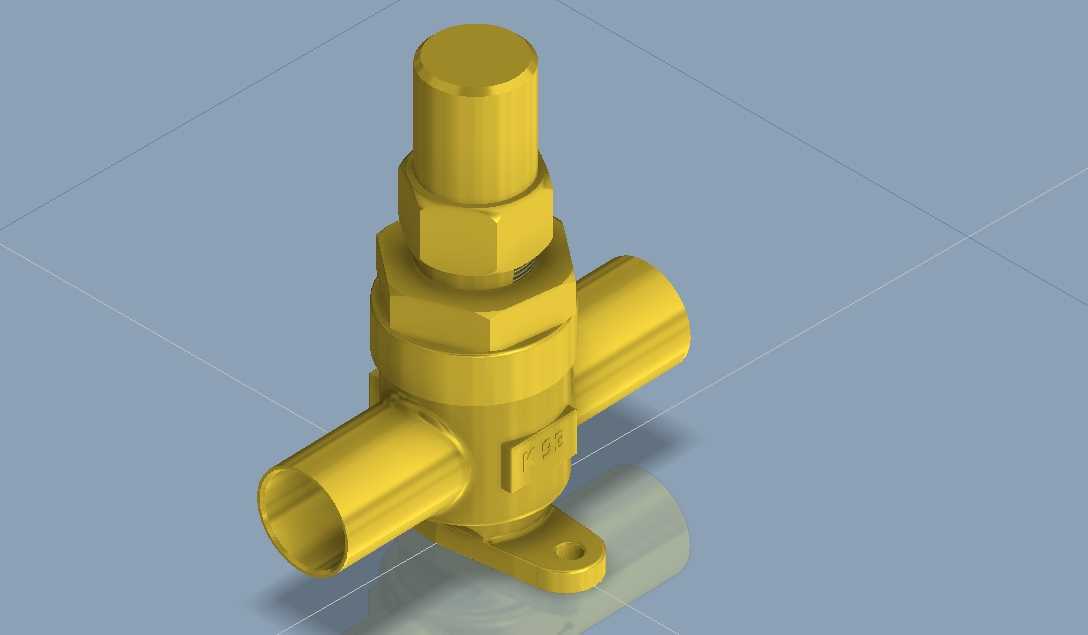

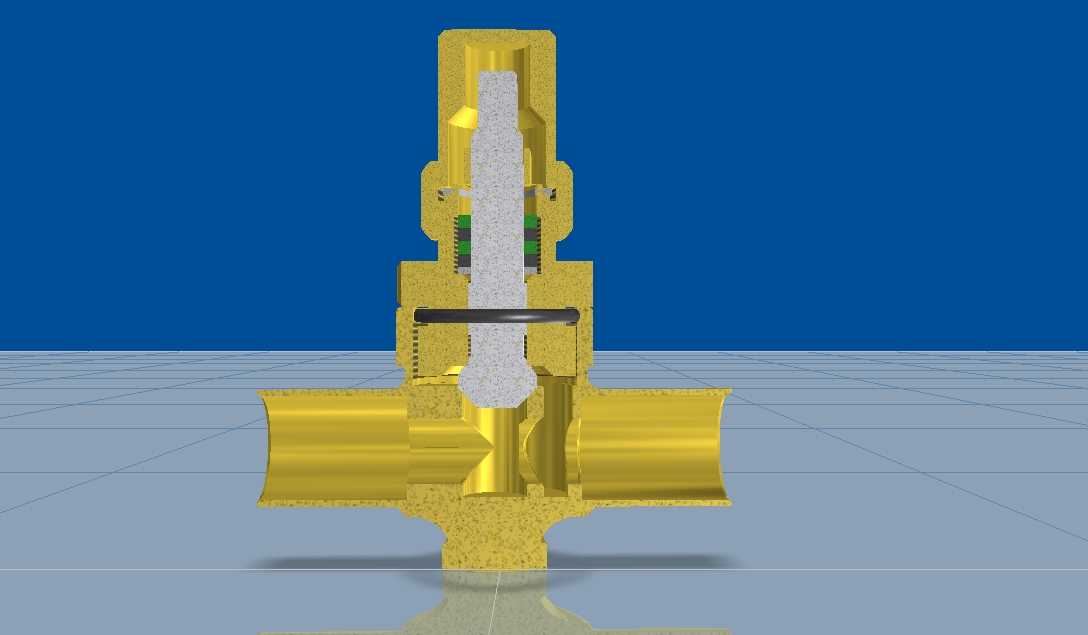

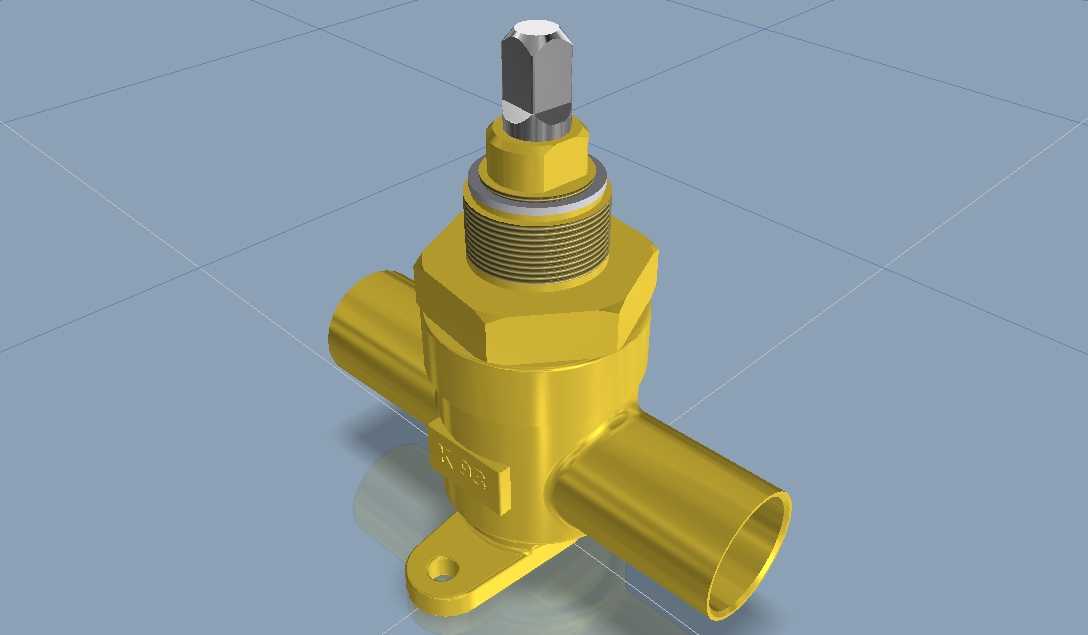

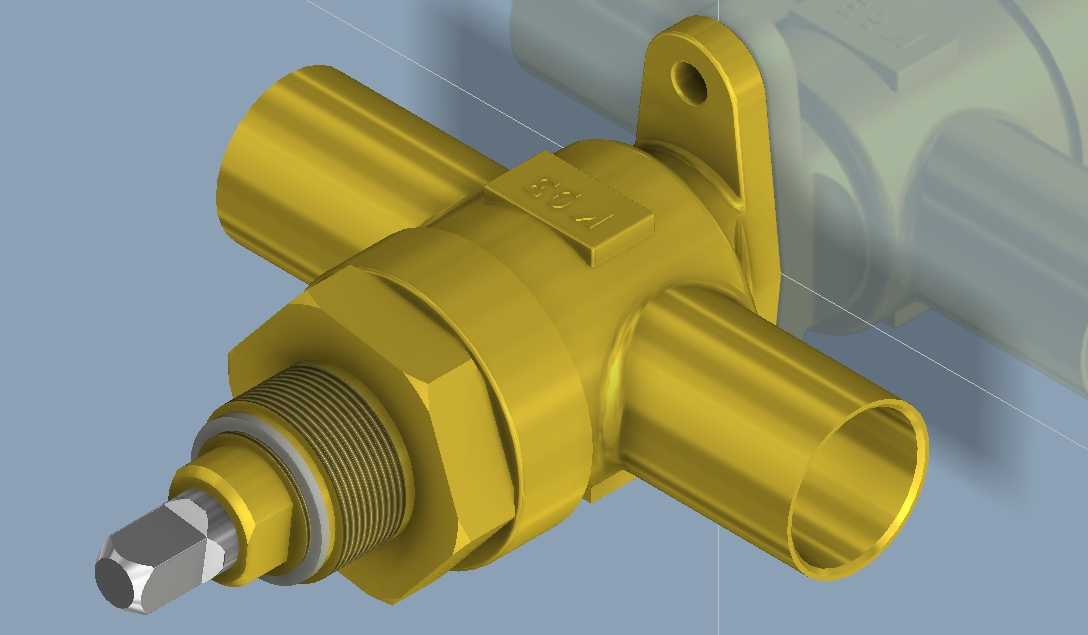

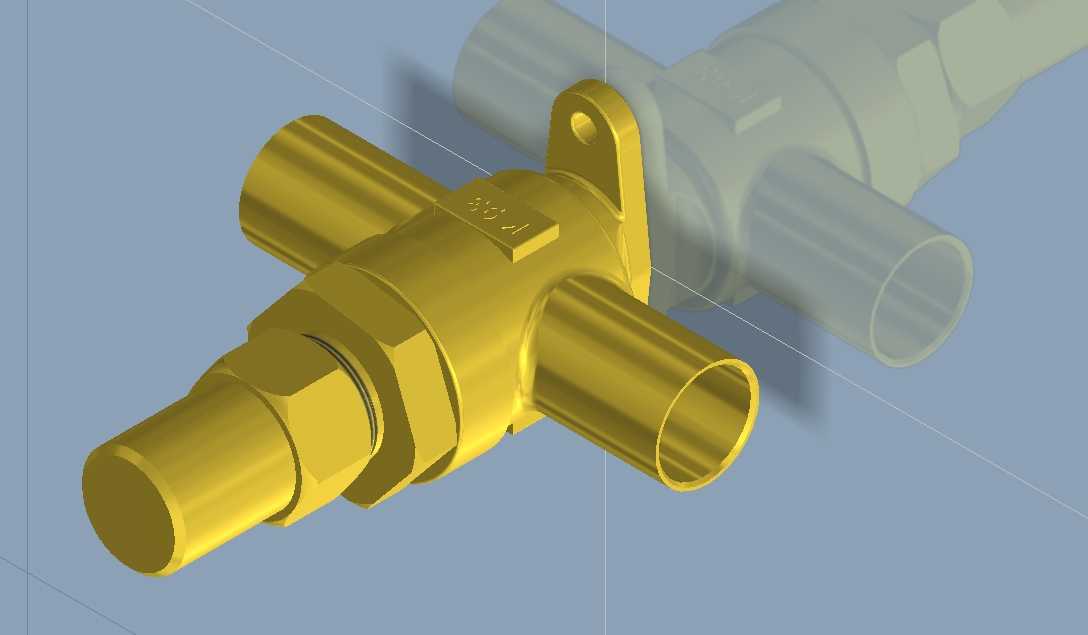

该款切断阀主要面向制冷系统、小型液压回路、低压流体输送管路等应用场景，常作为支路通断控制部件安装在冷媒管路、润滑管路、小型气动回路中，承担手动切断介质通路、配合系统检修、支路流量通断管控的核心作用，在商用冷柜、小型制冷机组、实验室流体管路、小型液压工作站中有着广泛的适配性，能够在系统维护、支路切换、故障隔离等操作中快速实现通路截断，避免介质泄漏、系统泄压带来的物料损耗与安全隐患。产品整体采用黄铜锻压成型结构，材质本身具备优异的耐腐蚀性、导热均衡性与切削加工性能，适配冷媒、低压液压油、压缩空气等多种常规工业介质，阀体与管路连接端采用承插式焊接结构，适配16mm外径的金属管路，安装时可直接与对应管径的铜管、钢管完成钎焊连接，连接强度高、密封可靠性强，能够承受管路运行中的振动与温度交变应力。阀体下部设置带安装孔的固定支脚，可通过螺栓将阀体整体固定在设备机架或安装板上，避免管路运行过程中阀体自重与振动带来的接口应力，提升长期运行的结构稳定性。产品的功能设计围绕手动操作的可靠性与密封耐久性展开，上部阀杆采用多级密封结构，配合压紧螺母实现阀杆部位的动密封，避免操作过程中介质从阀杆间隙泄漏，阀芯采用锥面密封结构，旋转手轮部位即可带动阀杆升降，实现通路的全开与全关操作，密封副配合精度高，关闭状态下无内漏，全开状态下介质流道通畅，压损控制在极低水平，不会对管路介质输送效率造成明显影响。设计过程中充分考虑了手动操作的人机工程特性，上部操作部位采用多棱柱结构，无需专用工具即可徒手完成操作，也可配合普通扳手实现大扭矩下的紧密关闭，适配不同操作场景的需求。整体外形紧凑，三个接口呈空间正交布局，能够适配狭小安装空间内的管路走向布置，安装边界清晰，支脚安装孔位与接口的相对位置经过精准校核，安装后不会与周边管路、设备部件产生干涉，阀体外部的标识区域可标注通径、压力等级等参数，方便现场安装与运维过程中的快速识别。整体结构无复杂冗余部件，零部件数量少，装配工艺简单，后期维护时仅需更换密封件即可恢复密封性能，全生命周期使用成本低，能够长期稳定在-30℃到120℃的工作温度区间内运行，适配多数低压流体输送系统的工况需求。
