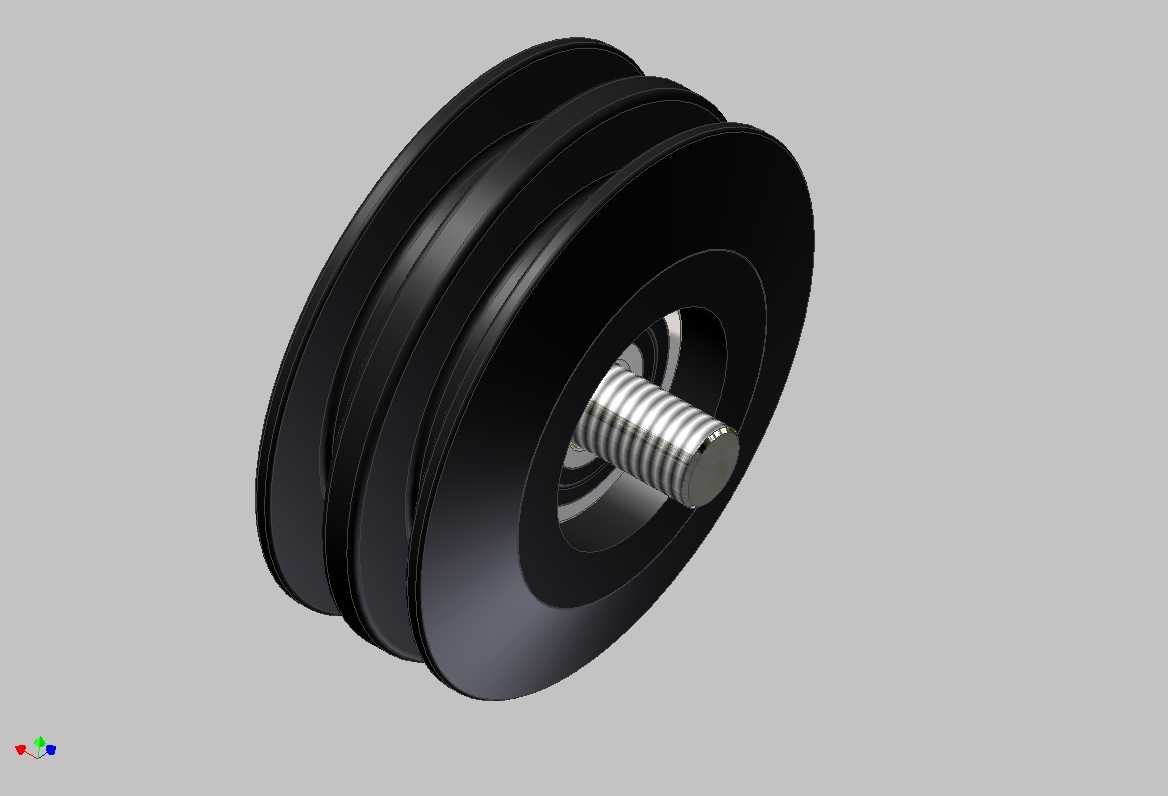

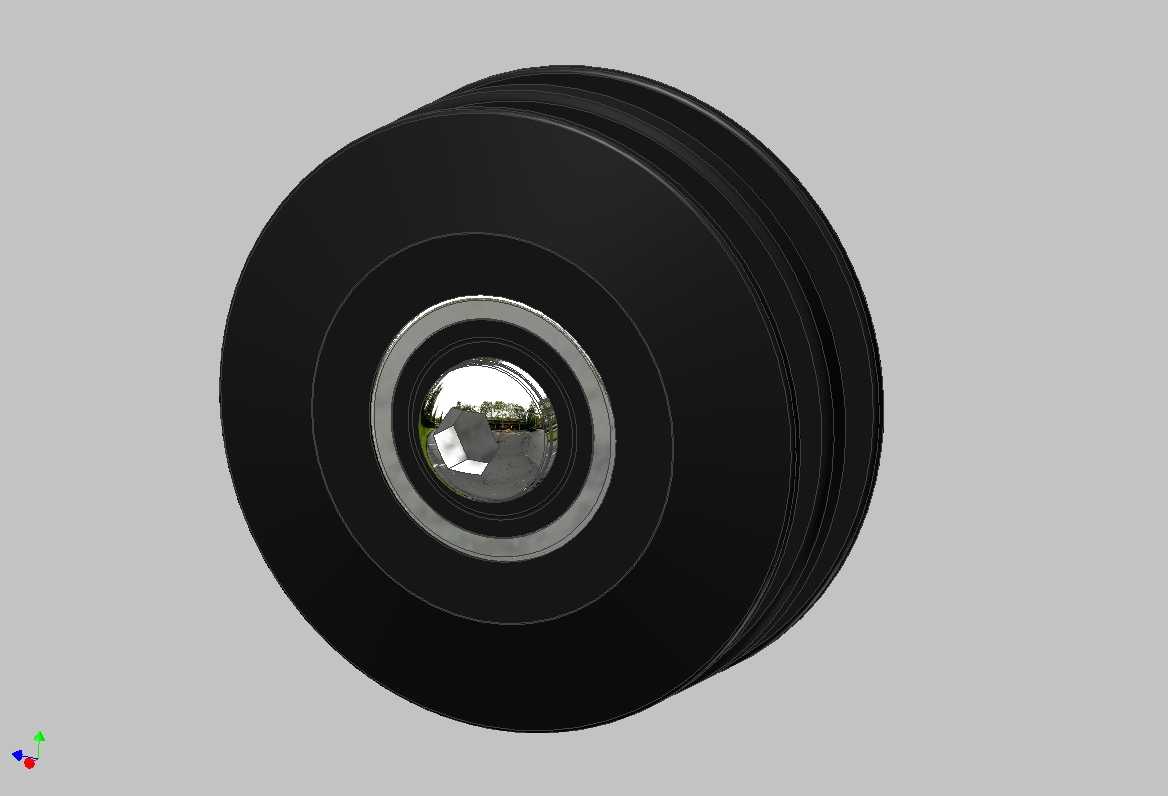

带安装轴的双槽链条导向滚子结构

这款双槽链条导向滚子，主要应用在各类链传动输送设备、自动化生产线、链式提升机构以及轻工机械的传动系统中，承担链条运行过程中的导向、张紧、侧向承托的核心作用，能够有效避免链条在长距离传动、高速运行或者变向传动过程中出现的跳齿、脱链、偏磨问题，大幅提升链传动系统的运行稳定性与链条使用寿命。在实际生产场景中，这类滚子常被布置在链条传动路径的转向拐点、长跨度传动段的中部支撑位置、张紧机构的受力端，适配常规的短节距精密滚子链使用，无论是食品加工输送线、包装机械的送料传动、物流分拣线的驱动机构，还是小型农机的传动结构中，都能见到这类导向滚子的应用。从功能特性来看，这款滚子采用双轮槽的对称结构设计，能够同时适配双排链条的导向需求，也可在单排链条传动中提供双倍的侧向限位能力，轮槽的曲面弧度完全匹配对应规格链条滚子的外圆轮廓，接触过程中为面接触受力，相比普通平托轮能够大幅降低接触应力，减少链条滚子表面的压痕与磨损。滚子主体采用中空回转结构，内置的安装轴为带外螺纹的圆柱轴结构，安装时可直接穿过设备安装板的预留孔，通过螺母锁紧即可完成固定，无需额外设计复杂的轴承座安装位，大幅简化了设备机架的加工难度。设计过程中，工程师充分考虑了链传动的实际受力工况，滚子的轮缘厚度经过受力校核，能够承受链条张紧过程中产生的径向压力与链条运行带来的交变冲击力，轮槽的深度经过反复验证，既能够保证链条滚子完全嵌入槽内实现可靠限位，又不会因为槽深过大导致链条运行过程中出现卡滞、摩擦侧板的问题。滚子的两个轮片之间预留了足够的避让间隙，能够适配链条链板的厚度，避免运行过程中轮片与链板发生剐蹭。从安装边界来看，这款滚子的整体外径适配常规中小载荷链传动的安装空间需求，中心安装轴的螺纹规格为通用机械标准螺纹，安装孔的加工公差要求宽松，普通的钣金开孔或者型材安装面都可以直接适配，滚子的轴向总长度经过优化，既保证了双槽结构的导向宽度，又不会占用过多的机架安装空间，安装完成后滚子的回转面与安装面之间预留了足够的安全间隙，不会出现运行过程中摩擦机架的问题。回转结构的摩擦阻力经过优化，链条带动滚子转动时的阻力极小，不会额外增加传动系统的功率损耗，即使在长期连续运行的工况下，也能保持稳定的回转精度，不会出现卡滞、异响的问题。
