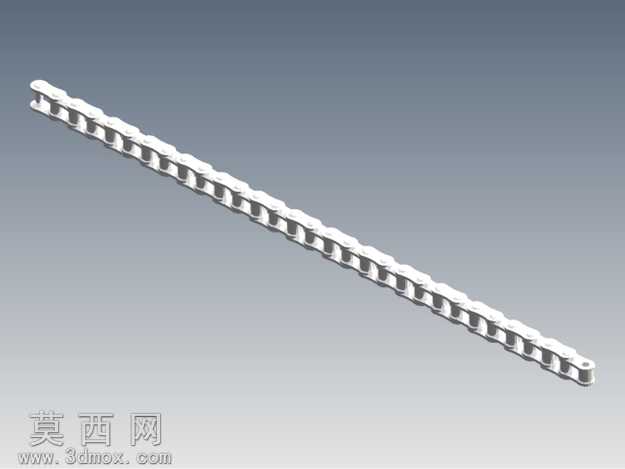

标准规格工业传动滚子链条结构模型

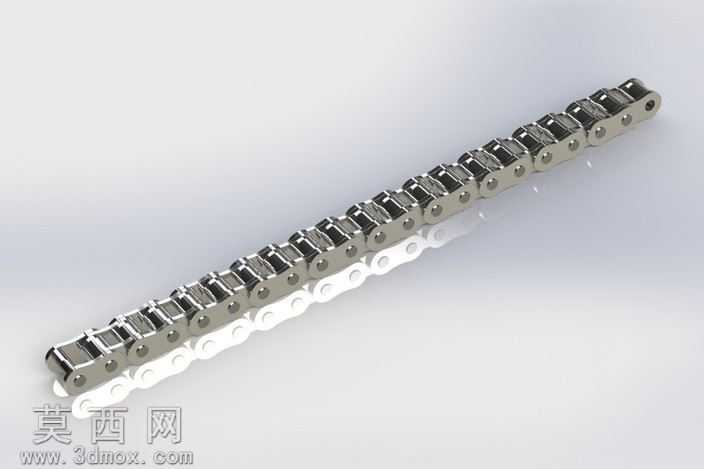

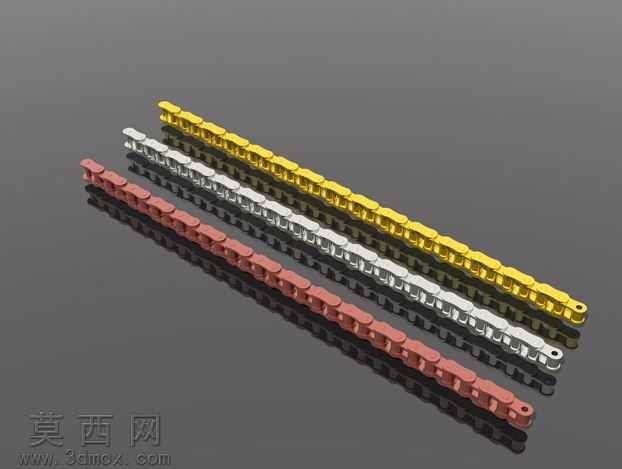

本模型为标准节距3/8x5/8规格的工业传动滚子链条，建模过程严格遵循机械设计手册中滚子链的尺寸规范，先通过草图绘制单节链节的内外链板轮廓，对链板两端的销轴孔、滚子安装位进行精准尺寸约束，保证内外链板的孔位同轴度误差控制在建模公差允许范围内。建模时采用阵列配合装配约束的方式完成整根链条的搭建，先完成单组链节的子装配：将销轴与内链板做同轴配合、滚子与销轴做旋转自由度约束、外链板与销轴端面做贴合锁定，确认单节链节可实现自然弯折的活动效果后，沿链条延伸方向逐节阵列装配，同时调整每节链节的旋转角度，还原链条平直状态下的自然排布形态，避免出现链节错位、干涉卡顿的问题。材质渲染阶段，为内外链板赋予哑光合金钢材质，调整金属粗糙度参数模拟工业链条经过热处理后的表面质感，为销轴、滚子部分赋予略高的金属反光度，区分不同零件的材质差异，同时添加柔和的环境光遮蔽效果，凸显链板之间的装配缝隙与零件层次，让模型整体视觉效果更贴近真实工业链条的实物状态。结构设计上完整还原了滚子链的核心传动结构：内外链板交替铰接的结构保证链条可沿链轮齿向灵活弯折，滚子的预留间隙可保证与链轮啮合时的滚动摩擦效果，销轴的装配位置完全匹配对应规格链轮的齿距参数，可直接导入装配场景用于传动机构的运动仿真。建模过程中对所有零件的倒角、圆角细节都做了还原，避免出现尖锐棱角不符合实际加工工艺的问题，同时对模型的装配层级做了规整，方便使用者根据需求调整链条长度、替换对应零件，可直接用于传动设备的结构展示、运动仿真演示以及机械设计教学场景使用。
