双槽七号电池仓结构设计方案

这款双槽AAA电池架是小型电子设备供电系统的核心承载配件，广泛应用于手持测温仪、无线鼠标、小型遥控器、便携检测仪器、家用小电器等需要独立直流供电的消费电子与小型工业测控设备场景中，作为干电池的承载固定与导电连接载体，承担着固定电池位置、导通供电回路、隔绝电池与设备内部电路直接接触、避免电池漏液腐蚀主板的核心作用。

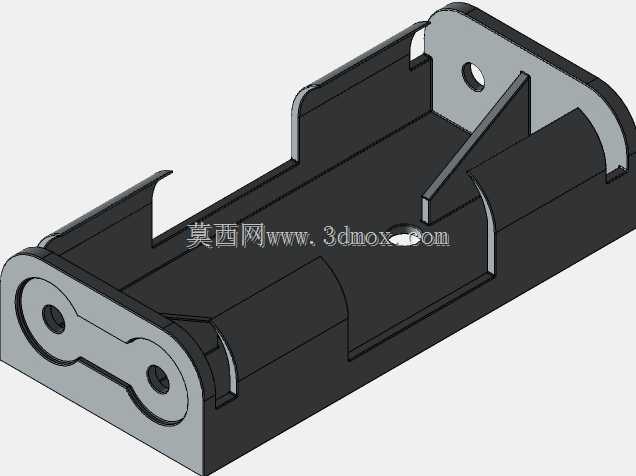

从功能特性来看，该电池架采用并排双槽布局，可同时容纳两节七号干电池，通过槽体两端的弹性接触件实现与电池正负极的可靠压接，其中一端设计有带弹性复位结构的金属弹片，可抵消电池长度公差带来的装配间隙，避免设备受震动、跌落冲击时出现接触不良、供电中断的问题；槽体侧边设置有定位挡筋，可完全限制电池径向位移，防止电池在槽内晃动偏移。架体两端预留的带孔安装耳，可通过螺丝将电池架整体固定在设备壳体内部的预设安装位上，安装孔位间距适配多数小型便携设备的内部布局，安装耳处做了加厚处理，可承受多次螺丝锁付的应力而不出现开裂。

设计思路上，整体采用绝缘阻燃工程塑料作为主体材质，槽体内腔尺寸严格匹配七号电池的外形公差，槽壁厚度均匀，既保证足够的结构强度，又尽可能压缩整体占用空间，适配小型设备紧凑的内部布局；导电接触件采用镀镍金属材质，既保证优良的导电性能，又具备优秀的抗锈蚀、抗电池漏液腐蚀能力，延长配件使用寿命。主体结构的加强筋设计分布在槽体外侧与安装耳连接处，在不增加整体壁厚的前提下大幅提升结构抗形变能力，避免装配或受外力挤压时出现槽体变形导致电池无法装入的问题。

从安装边界来看，该电池架整体为长条形结构，宽度方向仅略大于单节七号电池直径，长度方向匹配两节七号电池并排摆放的总长度，高度方向不超过电池直径的1.2倍，可嵌入设备壳体的预留凹槽内，不会额外占用设备过多内部空间；两端的接线端可直接焊接导线连接设备主板供电输入端，也可根据需求适配插片式接线端子，适配不同设备的装配工艺需求。
