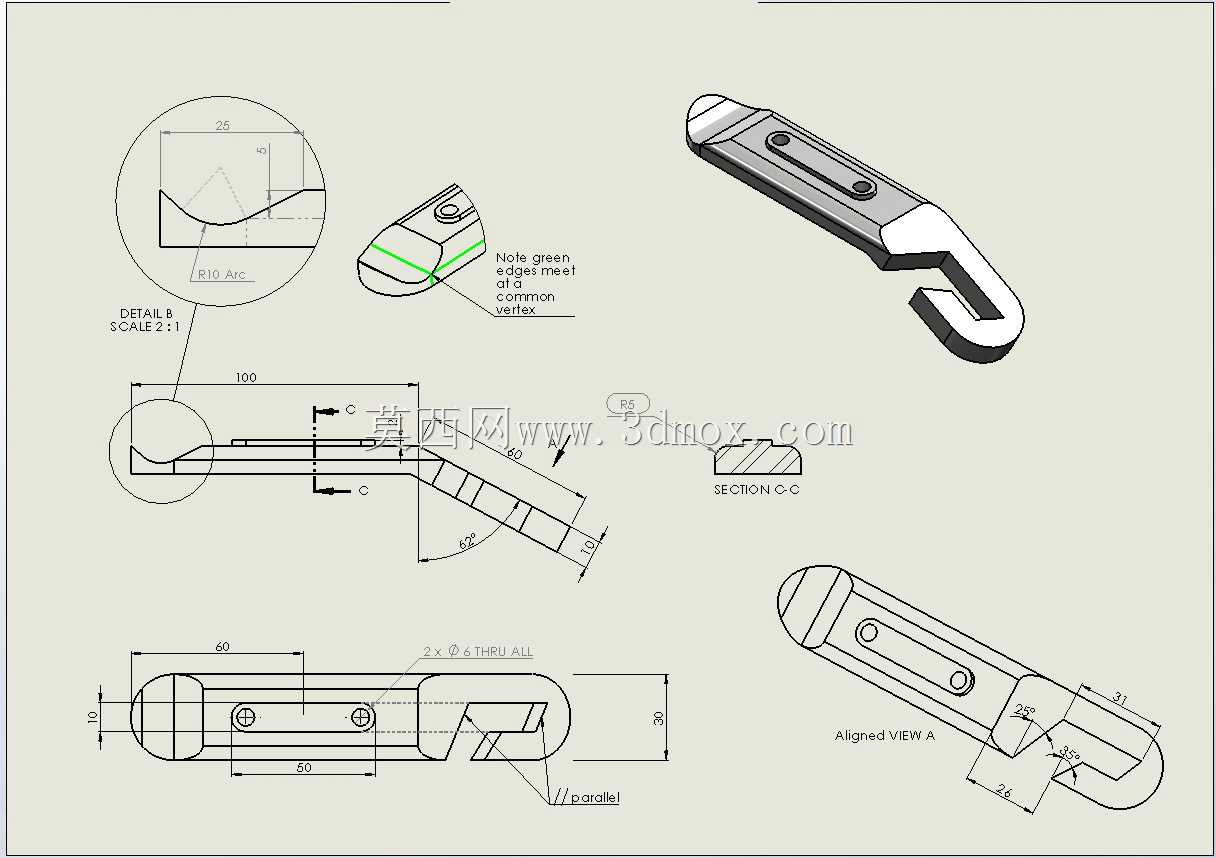

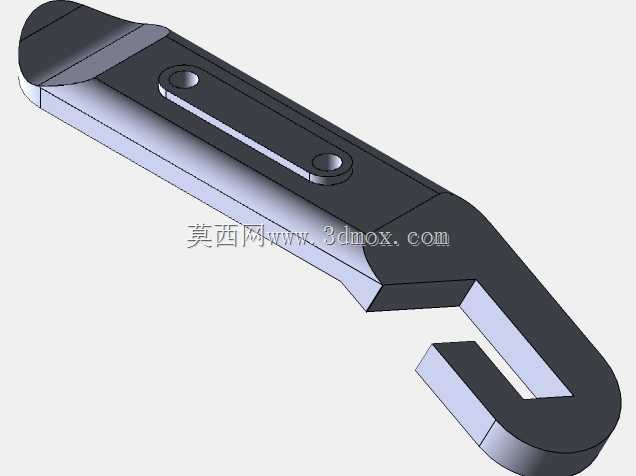

钩形压紧锁扣结构三维设计

这款钩形压紧锁扣构件，主要应用在工业设备舱门、检修盖板、工装夹具快锁结构、小型箱体封盖等需要频繁开合且要求可靠压紧的场景中，在日常运维、设备装配、生产线快速换型等作业环节里，能够替代传统螺栓紧固的繁琐操作，实现快速开合与稳定锁止，大幅降低拆装耗时，提升作业效率。从实际使用功能来看，该构件通过端部的钩形结构与配套的挂扣座咬合，配合自身杆身的刚性结构，在锁止状态下可以提供稳定的压紧力，避免设备运行过程中因振动、外力触碰导致盖板松脱、舱门意外开启的问题，同时钩头位置做了圆弧过渡处理，能够在扣合过程中自动导正位置，降低对位难度，即使在视线不佳的设备侧方、底部安装位置，也能顺利完成扣合操作。在设计思路上，这款构件充分考虑了实际使用中的受力与操作需求：杆身主体采用长条形平直结构，保证受力时的刚性，避免长期使用出现弯曲变形；弯折的钩头角度经过反复校核，既保证扣合后有足够的咬合深度防止脱开，又能在解锁时只需小幅扳动即可脱离挂扣，操作力度适中不会出现卡滞；杆身上设置的两个安装孔位，用于将锁扣主体铰接在固定基座上，孔位的间距与孔径匹配标准的铰接销轴，安装后转动顺畅无旷量，同时铰接位置的接触面做了贴合处理，减少转动过程中的磨损，提升构件的使用寿命。从外形尺寸与安装边界来看，该锁扣主体总长度控制在100mm区间内，整体厚度适配常规的薄板安装场景，钩头部分的咬合深度经过精准设计，能够适配厚度在8mm左右的挂接边，安装时只需要在固定基座上对应两个铰接孔位加工销轴安装孔，在活动盖板侧对应位置安装配套的挂扣轴即可完成装配，不需要复杂的加工工序，对安装空间的要求较低，即使在狭小的设备边角位置也能顺利布置。同时构件的细节处理也充分考虑了使用体验，握持操作的端部做了圆弧打磨，没有尖锐棱角，操作人员手动扳动时不会划伤手部，表面的结构加强设计在不增加整体重量的前提下提升了结构强度，即使在需要较大压紧力的场景下，也不会出现构件变形、断裂的问题，能够长期稳定提供可靠的锁止压紧作用。
