卧式手动快速压紧夹具结构设计

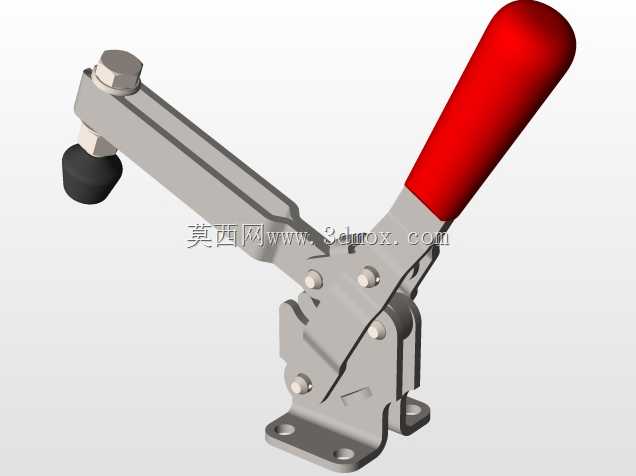

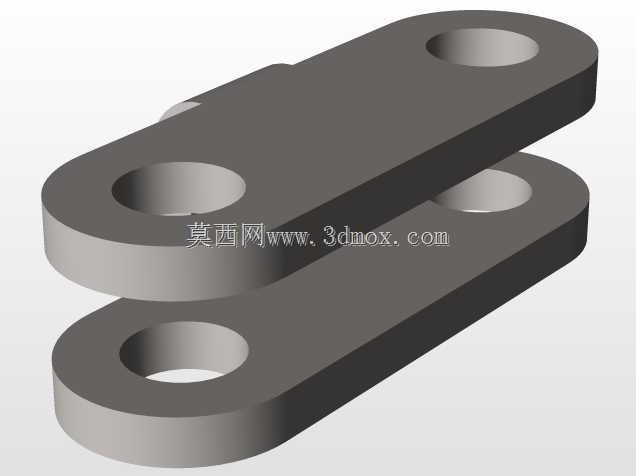

这款手动卧式快速压紧夹具，是机械加工、装配流水线、工装检具领域应用极广的压紧定位部件，主要用于工件加工过程中的快速装夹固定，替代传统螺栓压紧的繁琐操作，大幅提升工位装夹效率，降低操作人员的劳动强度，在五金冲压件二次加工、塑胶件飞边修整、电子元器件组装定位、木工板材开料固定、焊接工位工件夹持等场景中都能适配使用。夹具采用肘节连杆增力结构设计，核心原理是利用连杆机构过死点锁止的机械特性，当操作人员扳动红色手柄下压至锁止位置时，整套连杆机构会越过力学死点，形成稳定的机械自锁状态，此时压头会对下方工件施加持续稳定的压紧力，即便在设备振动、工件受切削力冲击的工况下，夹具也不会出现松脱移位的情况，保障加工过程的定位精度与操作安全；当需要松开工件时，只需向上扳动手柄，连杆机构脱离死点位置即可快速抬起压头，整个装夹与松脱的操作行程短，单手即可完成操作，单工位装夹耗时可压缩至1秒以内，适配高频次重复装夹的流水线作业需求。夹具的底座采用带安装孔的平板式设计，安装边界规整，可通过螺栓直接固定在工装台、设备工作台面或者专用检具基板上，底座的两个安装孔间距经过标准化设计，适配行业通用的安装孔位规格，不需要额外定制转接板即可完成装配；压臂部分采用长悬臂结构，压头位置配置了橡胶材质的缓冲压头，一方面可以避免刚性压头直接接触工件表面造成压痕、划伤，保护工件外观面，另一方面橡胶材质的摩擦力可以提升压紧时的防滑性能，避免工件在压紧状态下出现横向滑移；手柄部分包裹了红色防滑绝缘握套，握套的曲面造型贴合人手握持的弧度，长时间操作也不容易产生手部疲劳，醒目的红色也能在工装台面上快速识别操作位置，降低误操作概率。整套夹具的所有铰接转动位置都配置了销轴铆接结构，转动间隙控制在极小范围内，长期反复使用也不会出现旷量过大导致的压紧精度下降问题，夹臂的长度设计预留了足够的压紧行程空间，可以适配不同厚度的工件装夹需求，压头的高度也可以通过端部的调节螺栓进行微调，满足不同装夹高度的使用场景，整体结构紧凑，占用工作台面的安装空间小，可以在狭小的工装布局空间内密集布置，实现多工位同时装夹的需求。
