螺簧式液压减震缓冲部件结构设计

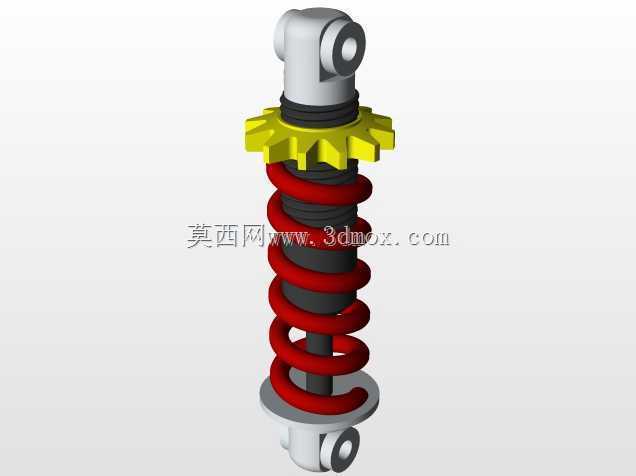

　　这类螺簧搭配阻尼芯的减震结构，广泛应用在乘用车辆悬架、小型非道路移动机械行走机构、工业设备隔振工位中，核心作用是吸收构件往复运动产生的冲击动能，通过阻尼介质的节流作用将冲击能量转化为热能耗散，避免刚性冲击造成的结构疲劳损坏，同时抑制弹性元件往复回弹带来的连续振动，保障搭载设备运行的平顺性与结构稳定性。从结构设计逻辑来看，该部件采用同轴布局方案，中间为筒式阻尼芯体，承担轴向导向与阻尼输出功能，外部嵌套等节距圆柱螺旋压缩弹簧，承担静态承载与冲击初期的刚度缓冲，上下两端设置带铰接孔的安装座，铰接结构可适配安装位的小幅角度偏转，避免部件受径向弯矩造成卡滞或密封件过早损坏。上端与弹簧之间设置的黄色齿状调节环，可通过旋转调整弹簧预压缩量，

　　以此适配不同载荷下的静态高度与初始刚度需求，满足不同载重工况的匹配要求。设计过程中需要重点把控几个核心边界：首先是安装位的轴向空间预留，要考虑弹簧被完全压缩后的并圈长度，加上阻尼芯的极限收缩行程，预留足够的安全余量避免部件被刚性顶死；上下铰接点的同轴度公差需要严格控制，偏差过大会造成阻尼芯杆偏磨，大幅缩短密封件使用寿命；弹簧的刚度选型需要匹配阻尼芯的阻尼系数，刚度过高会导致缓冲效果不足，刚度过低则会出现多余的余振，阻尼过大同样会造成冲击感生硬，阻尼过小则无法快速抑制弹簧回弹。从实际应用场景来看，这类结构在轻型代步车、小型电动观光车的前后悬架中应用十分普遍，也可改装用于工业流水线的隔振支撑、小型试验台架的缓冲限位，

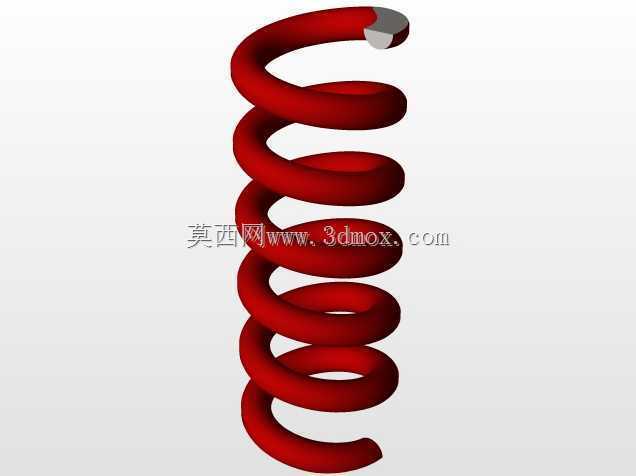

　　铰接式安装结构不需要额外设计复杂的导向副，安装维护门槛较低。建模过程中需要重点还原弹簧的有效圈数、丝径、中径参数，确保弹簧刚度计算值与设计目标匹配，阻尼芯的密封槽位置、导向段长度也需要准确还原，避免后续出工程图时出现配合尺寸偏差，上下安装孔的孔径、孔距需要符合通用安装标准，方便选型时直接匹配对应安装位的连接销轴。
