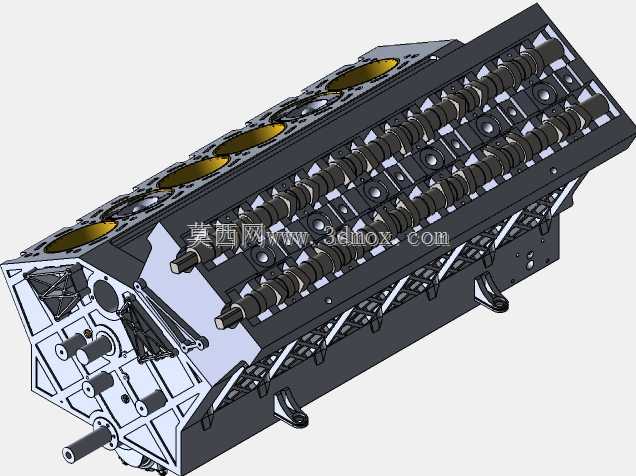

直列多缸发动机缸盖配气机构装配结构

这套装配结构聚焦内燃机核心的缸盖与配气机构区段，是动力输出单元里直接决定进排气效率、燃烧稳定性的核心部分。日常做整车动力匹配、内燃机性能改装、教学演示拆解的时候，这类结构的三维装配体能帮从业者快速理清部件间的配合逻辑，不用反复拆解实体样机就能核对安装干涉、运动行程边界。从设计逻辑上看，模型还原了多缸直列布局的凸轮轴布置、气门弹簧组、缸盖冷却油道与水道的预留位置，每一组气门弹簧的安装座定位、凸轮轴的轴承支撑位都做了对应结构还原，能直观看到凸轮轴转动时驱动气门开闭的运动路径，配套的简单动画也能直接展示配气相位的动作过程，方便后续叠加瞬态热传递分析时，快速定位冷却液、润滑油在缸盖内部的流道走向，校核不同工况下的热负荷分布。做结构校核的时候，首先要关注的就是凸轮轴与缸盖轴承座的同轴度安装边界，每组气门弹簧的压缩行程不能超过弹簧材料的许用变形量，缸盖上火花塞安装孔、喷油器预留位的周边壁厚要满足爆发压力下的强度要求，同时缸盖与缸体连接的螺栓孔位分布，要保证密封垫压合面的压力均匀，避免出现燃气泄漏、油水混合的故障。实际工程应用里，这类未完成的装配框架反而适合做二次开发，不管是调整配气凸轮的型线来提升充气效率，还是优化缸盖内部冷却流道的截面来降低高负荷下的热变形，都能在这个基础装配体上直接调整特征，省去从零搭建基础结构的时间。要注意的是，当前模型预留了热分析的接口，后续添加瞬态热传递仿真时，可直接对应水道、油道的内壁面设置边界条件，不用重新抽取流体域的基础轮廓，配气机构的运动副也已经做了基础约束，做运动学仿真时只需添加对应转速驱动就能得到气门升程曲线，核对配气正时的匹配度。安装边界上，缸盖侧面的附件安装位、前后端的凸轮轴密封位都做了结构预留，和整机外围的进排气歧管、正时罩盖、气门室盖的配合面都保留了装配基准，后续拓展整机装配时能直接对齐配合基准，不会出现装配错位的问题。
