推拉式快速夹钳压紧工装结构设计

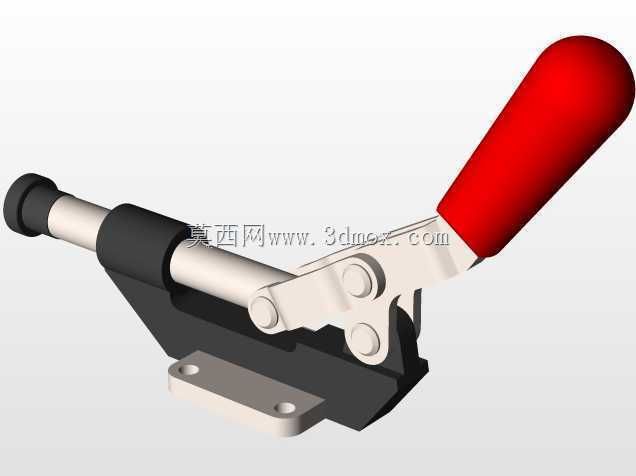

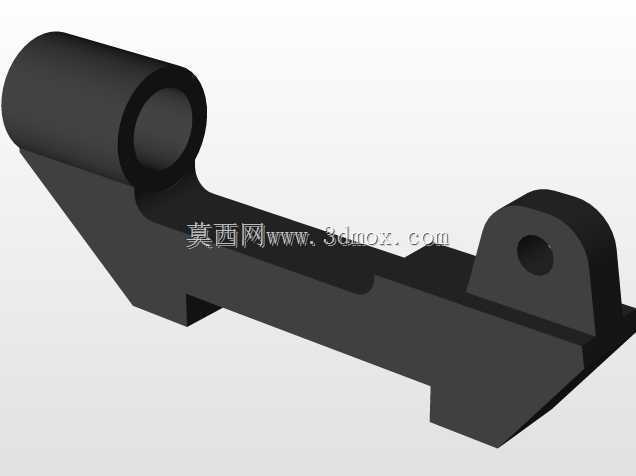

　　这款推拉式手动夹钳是工装夹具领域应用极广的标准压紧构件，在焊接工装、装配工位、检具定位、钣金加工夹持场景中随处可见，核心作用是通过手动操作实现工件的快速压紧与释放，替代传统螺栓压紧的繁琐操作，大幅提升工位上下料的作业效率。从结构设计逻辑来看，该夹钳采用连杆肘节自锁原理，当操作手柄扳动至锁紧工位时，连杆机构越过死点位置，即便承受工件反向的推力或者加工过程中的振动载荷，夹钳也不会自行松脱，无需额外增加锁止结构就能保证夹持状态的可靠性。整体结构分为安装底座、滑动推杆、连杆传动组、操作手柄几个核心部分，底座采用带安装孔的平板式结构，两个沉头安装孔可直接通过内六角螺栓固定在工装基板或者工作台面上，

　　安装时需要保证推杆的运动方向与工件被推压面垂直，避免侧向分力导致推杆磨损加快或者夹持力出现衰减。红色的操作手柄采用符合人体工学的椭球形握套，增大手部接触面积的同时，扳动时的施力角度经过优化，操作人员仅需单手握持施加较小的力，就能通过连杆的力放大作用在推杆端输出足够的压紧力，适配厚度在一定范围内的工件压紧需求。推杆端部可根据实际使用场景更换压头，比如橡胶压头适合夹持表面易划伤的钣金件、硬质合金压头适合高硬度工件的粗加工定位，滑动杆与底座之间的导向套采用耐磨材质，长期往复推拉使用也能保证运动间隙稳定，不会出现推杆卡滞或者晃动的问题。在钣金加工练习场景中，这类夹钳常被用来作为折弯、焊接工序的快速定位件，

　　设计时需要重点核算推杆的行程与安装底座的边界尺寸，确保夹钳锁紧后推杆的伸出量能够完全覆盖工件的压紧面，同时手柄扳动的全程不会和周边的工装结构、工件轮廓发生运动干涉。夹钳的整体结构紧凑，底座的安装孔距、推杆直径、手柄长度都经过标准化设计，可直接替换同规格的市面标准件，在自动化生产线的手动辅助工位、小型设备的门盖快速压紧、木工加工的工件固定场景中都能适配，设计建模时需要重点还原连杆铰接处的转动间隙、推杆的运动行程极限、自锁位置的机构角度，保证模型导入装配环境后能够模拟真实的扳动锁紧动作，为后续的工装整体布局干涉检查提供准确的参考依据。
