车用发动机点火系统火花塞结构设计

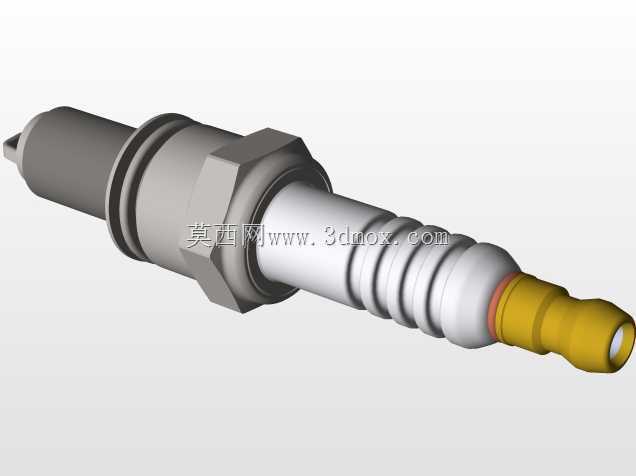

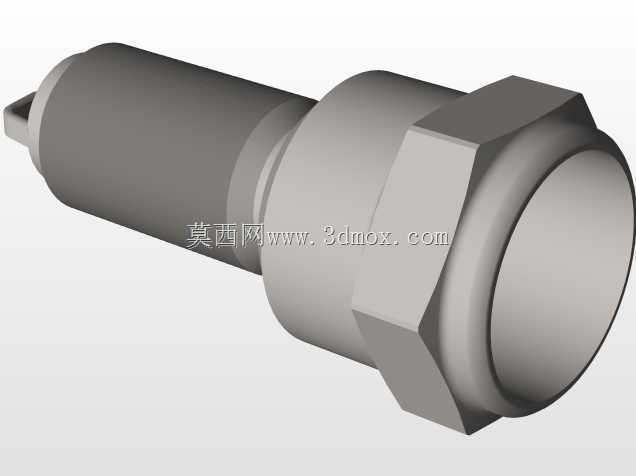

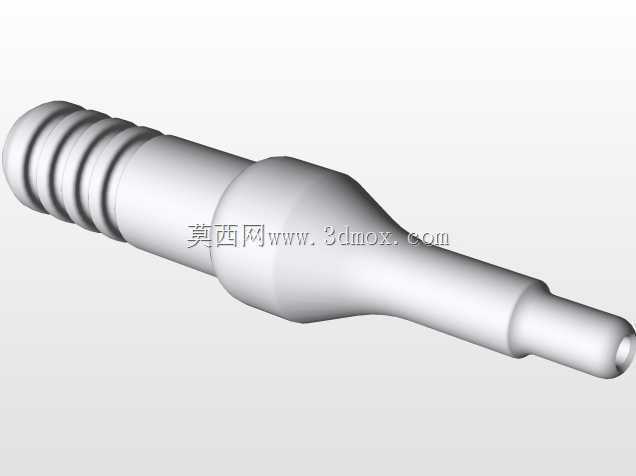

　　这款火花塞的三维结构建模，完全围绕内燃机点火工况的实际需求展开，从安装边界到功能结构都贴合量产装车的工程要求。先从安装适配性来说，模型还原了标准六角拧装结构，对边尺寸符合主流乘用车发动机缸盖的火花塞安装位尺寸要求，配套的螺纹段参数匹配常见的M14×1.25安装规格，拧入深度的设计边界刚好适配多数小排量自然吸气及涡轮增压发动机的缸盖燃烧室厚度，不会出现伸入过长碰活塞、或是伸入过短点火位置偏移的问题。上部的陶瓷绝缘段做了多道环状棱筋结构，一方面是增加爬电距离，避免高压点火时出现沿面漏电的情况，另一方面棱筋结构也能提升陶瓷体的结构强度，承受发动机舱内的温度交变与振动冲击，不会因为长期颠簸出现陶瓷开裂的问题。

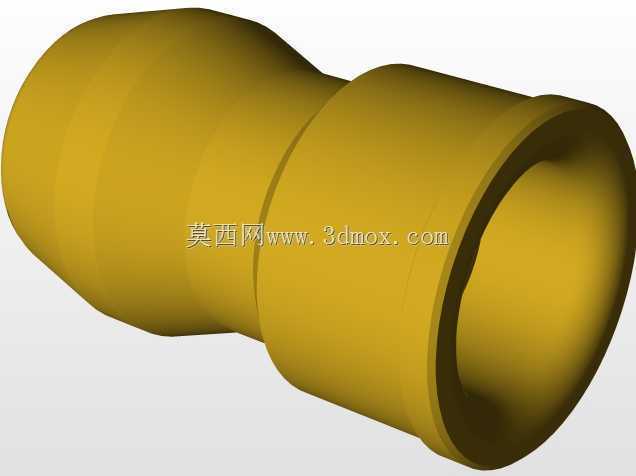

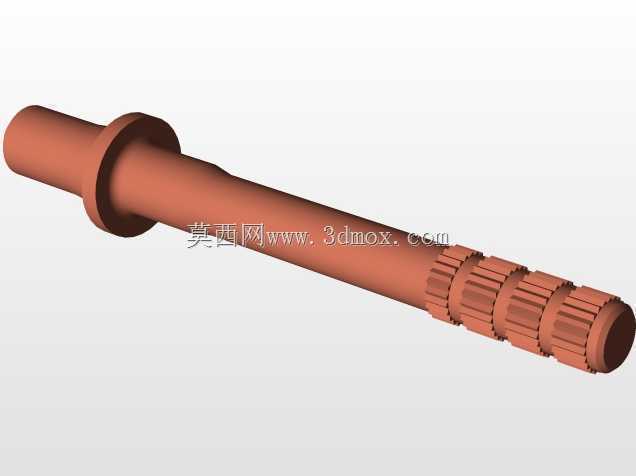

　　末端的接线端子做了阶梯式卡扣结构，能够和高压点火线的接头紧密贴合，避免发动机运行时的振动导致接线松脱、点火失效。从功能结构来看，模型还原了中心电极与侧电极的相对位置，电极间隙控制在合理的工程区间内，既能够保证高压电顺利击穿混合气形成电火花，又不会因为间隙过大增加点火线圈的负载。金属壳体与陶瓷体之间的密封结构也做了细节还原，这部分是保证燃烧室气密性的关键，能够避免燃烧室内的高压燃气从安装缝隙泄漏，维持缸内正常的压缩压力。在实际应用场景中，这类火花塞主要适配四冲程汽油发动机，不管是乘用车辆的动力单元，还是小型通用汽油机、摩托动力、园林机械的动力端，只要是点燃式内燃机，都需要这类部件完成点火动作，其工作环境常年处于高温高压的燃烧室内，

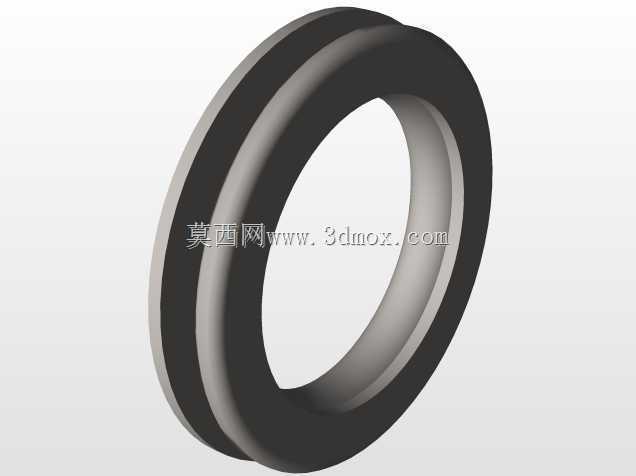

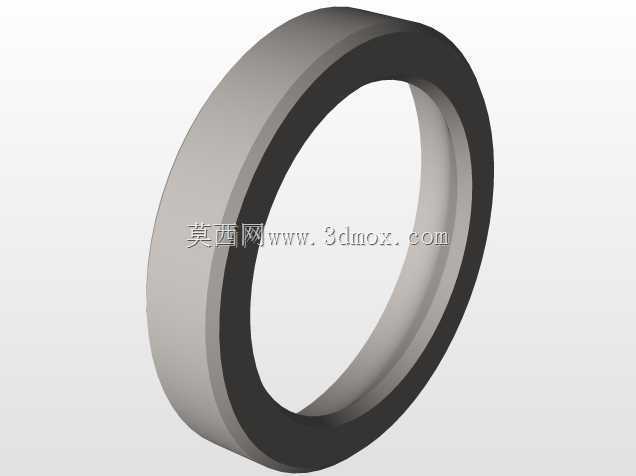

　　要承受反复的点火冲击、燃油混合气的腐蚀以及上千次每分钟的振动，所以结构设计上每一处尺寸都有明确的工程意义：比如壳体上的密封垫圈安装位，模型里预留了标准的垫圈槽，安装时配合铜质密封垫圈就能实现端面密封，不需要额外打胶；陶瓷体下部的锥度设计，能够和壳体内部的密封衬垫紧密压合，既固定中心电极的位置，又实现内外的电气绝缘。建模过程中特意区分了不同部位的材质特征，金属壳体的钢制结构、陶瓷段的绝缘材质、末端接线端的橡胶防护层、电极部位的耐高温合金特征都做了区分，方便后续做结构仿真、装配干涉检查的时候快速识别不同部件。对于做发动机周边设计、点火系统匹配的工程师来说，这个模型可以直接用于缸盖布置的干涉校验，确认火花塞安装后和周边气门、活塞、喷油器的位置关系，避免设计阶段出现空间冲突，也能用于维修教学场景下的结构拆解演示，让从业者直观理解火花塞各部分的功能与装配逻辑。
