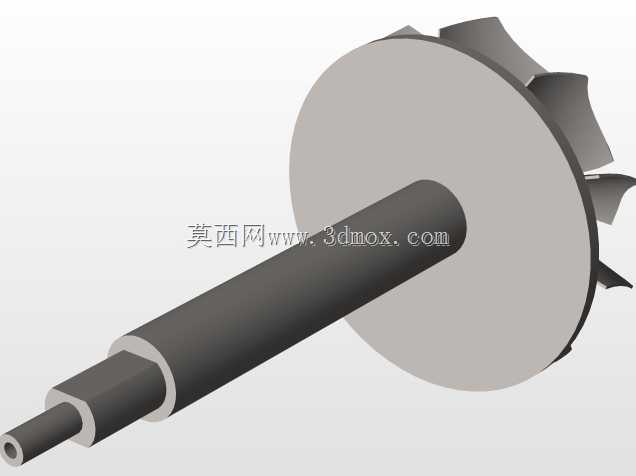

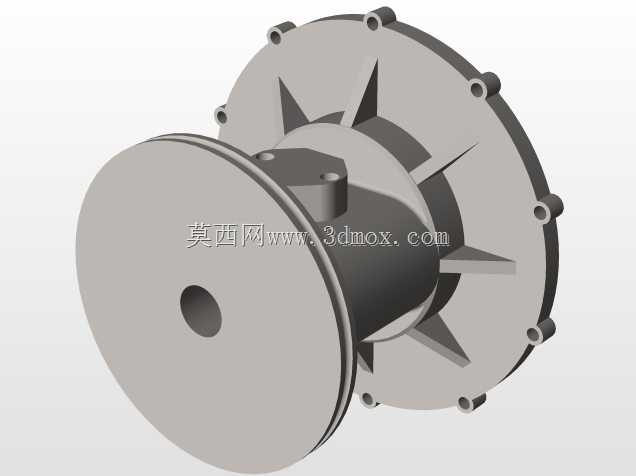

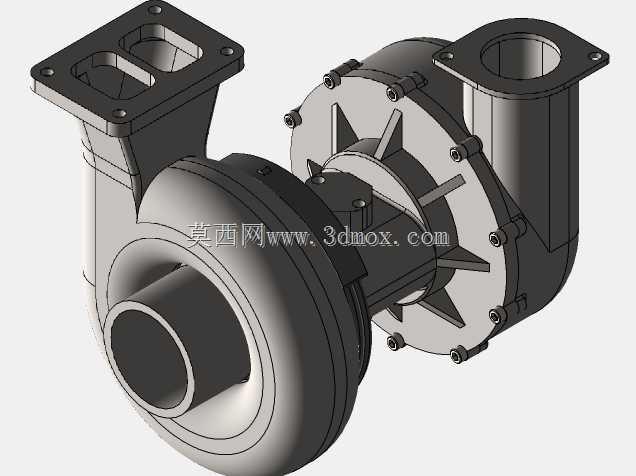

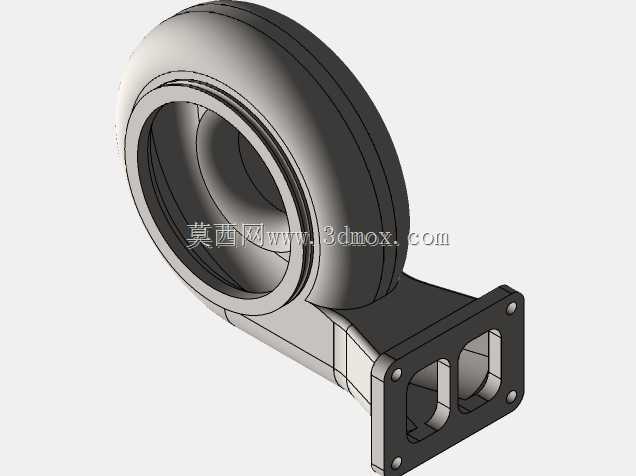

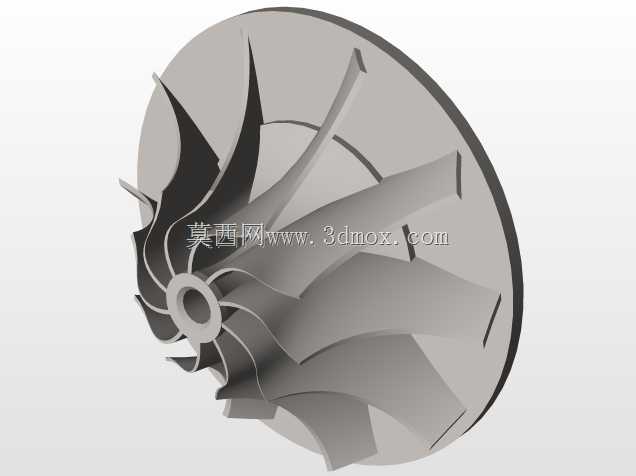

这款涡轮增压器的结构设计,完全围绕车用发动机的进气增压需求展开,在商用车、乘用车的内燃动力总成配套场景中,这类部件是提升动力输出、优化燃油经济性的核心配套件。实际装车运行时,它依靠发动机排出的高温废气驱动涡轮端叶轮高速旋转,同轴带动压气机端叶轮压缩进入气缸的新鲜空气,让同等排量下的发动机可以喷入更多燃油充分燃烧,在不增加发动机基础排量的前提下提升30%到40%的动力输出,同时能改善低转速区间的扭矩响应,适配高原低气压环境下的进气补偿需求,解决高海拔地区发动机因空气稀薄导致的动力衰减问题。从结构设计逻辑来看,整个部件采用双壳体分体式布局,涡轮端壳体选用耐高温铸钢材质,直接对接发动机排气歧管,承受800到1000摄氏度的废气冲刷,壳体上的加强筋结构沿着气流走向分布,既可以降低高速气流带来的壳体振动,也能减少高温工况下的热变形量,避免叶轮与壳体发生刮蹭。压气机端采用铸铝壳体降低整体自重,内部流道经过渐扩式设计,压缩后的空气顺着流道进入中冷器降温后再送入气缸,减少进气热膨胀带来的充气效率下降。安装边界的设计上,三个连接法兰分别对应排气侧、进气侧、压气机出口位置,法兰面的螺栓孔位严格匹配主流发动机的安装接口,法兰密封面的平面度控制在0.05毫米以内,保证高温高压工况下的密封性能,不会出现漏气泄压的问题。中间的轴承座区域集成了润滑油道与冷却水道,对接发动机的润滑系统与冷却系统,给高速旋转的转轴提供持续的润滑与散热,保证转轴在每分钟十几万转的转速下稳定运行,避免轴承过热烧蚀。整体外形的轮廓避让设计充分考虑了发动机舱的布置空间,壳体的凸起结构避开了周边的管路、线束安装位置,装车时不需要额外改动周边部件的布局,适配性更强。在建模过程中,所有配合面的公差都按照车用零部件的行业标准设定,叶轮与壳体之间的间隙控制在合理范围,既保证转动时无干涉,也减少间隙带来的气压泄漏,提升增压效率。
- 上一篇:PP材质5号塑料回收标识三维结构
- 下一篇:五米级复合材料小型休闲作业小艇结构
- 全部评论(0)
- 模板大小: 6.45 MB
- 售价:5金币
- 下载次数: 381
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 发动机
