卧式储液罐配套管路连接系统设计

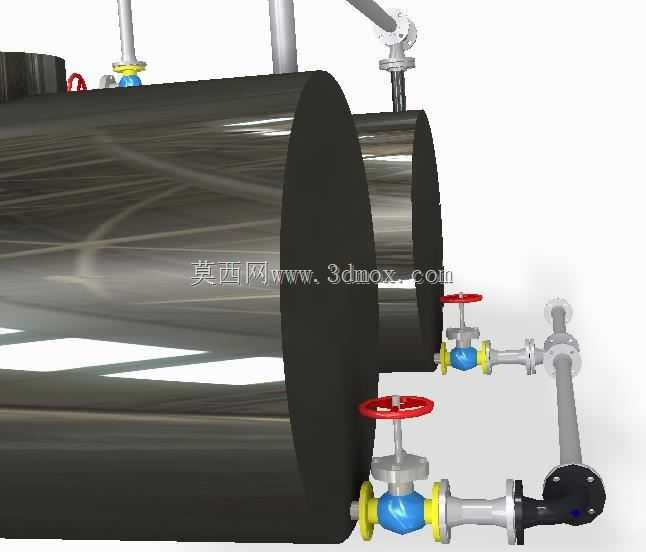

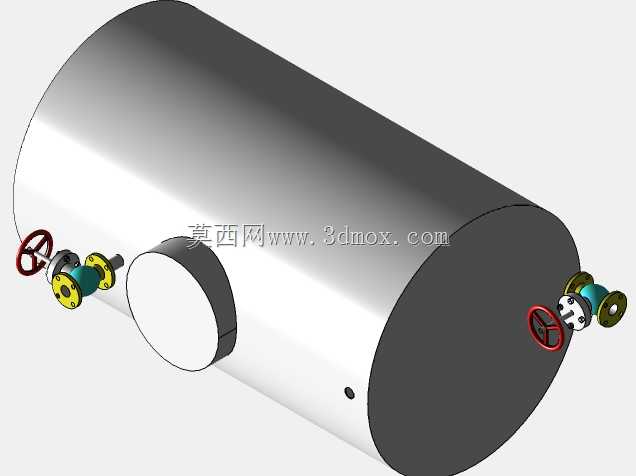

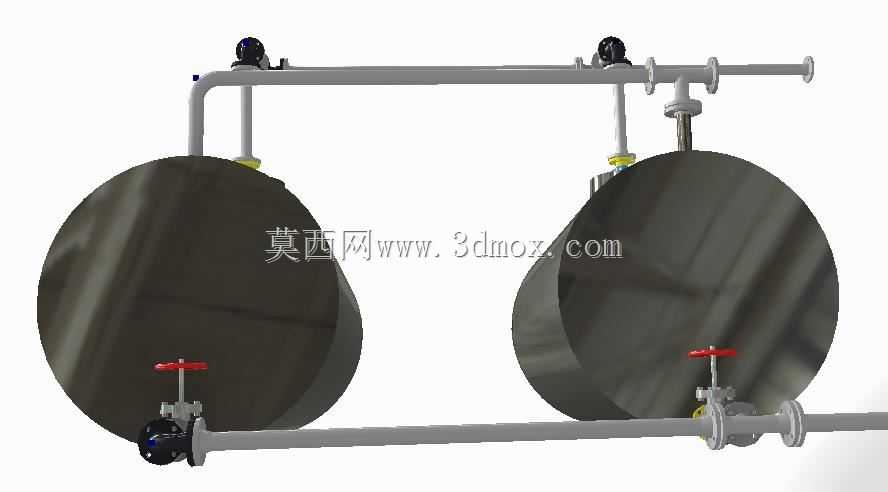

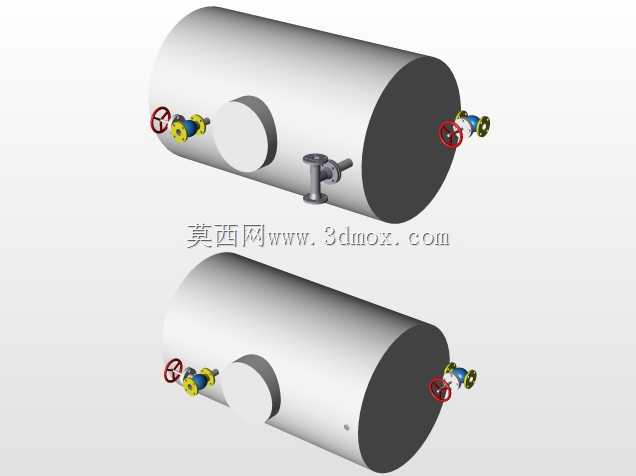

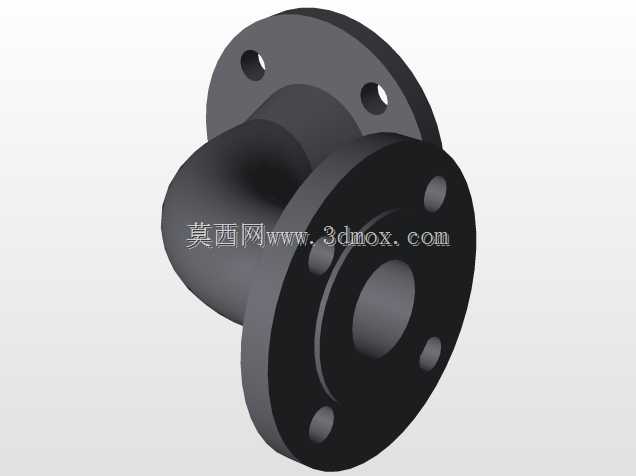

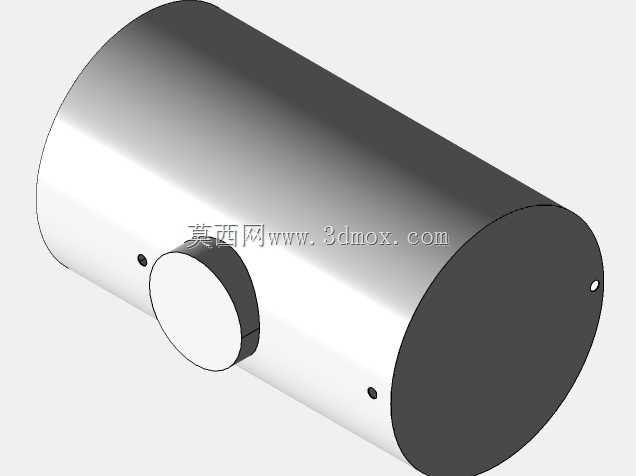

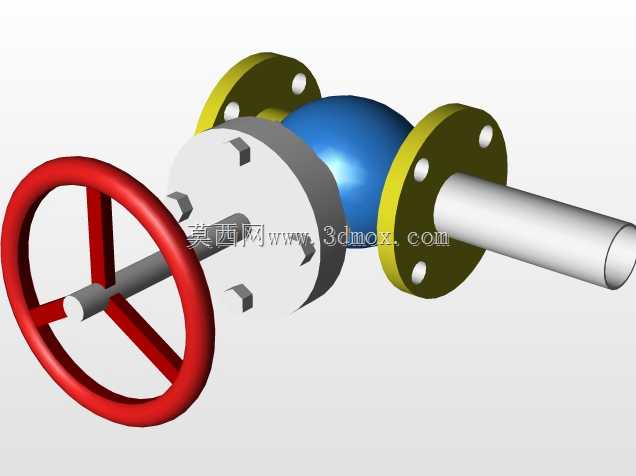

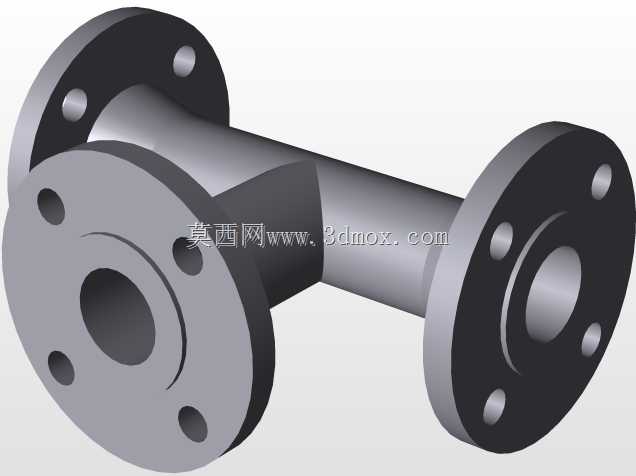

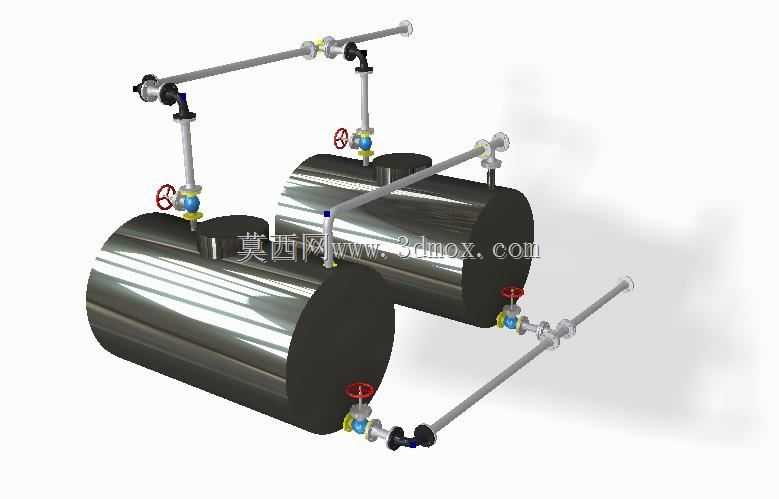

该套设备主要面向中小型流体物料储配场景，常见于酒类酿造车间、小型化工原料暂存区、民用燃油补给点等场所，核心作用是完成液态物料的密闭存储、可控输送与多罐协同调度，避免物料在转运存储过程中出现挥发、泄漏与交叉污染问题。整套系统采用双卧式罐体并行排布的结构设计，罐体选用圆柱形承压结构，相比立式储罐能够有效降低整体重心，适配室内低矮空间或地下储区的安装需求，罐体两端采用标准椭圆封头焊接成型，能够均匀承受内部物料静压力与输送过程中的瞬时压力波动，罐体侧壁预留的人孔结构可满足后期内部清洁、检修的作业需求。管路系统采用分层排布设计，顶部管路负责物料进料与排气作业，侧下部管路负责物料出料与罐间连通，底部设置的排污管路可定期排出罐底沉积的杂质与残液，所有管路转弯处均采用标准弯头衔接，减少流体输送过程中的阻力损耗与湍流冲击。管路上配置的多组手动阀门可实现单罐独立作业、双罐连通转料、外接进出料等多种作业模式切换，阀门选用手轮式结构，操作力矩适中，现场作业人员无需额外工具即可完成开度调节，阀门与管路的连接端采用密封结构设计，可适配不同流体特性的密封需求，避免长期使用后出现渗漏问题。设计过程中充分考虑现场安装的边界条件，罐体底部预留的支脚安装位可适配混凝土基础或钢结构支架的固定需求，管路接口的位置与朝向统一规划，可直接对接现场的主输送管线，无需额外进行管路改道；整套设备的操作面全部朝向同侧，日常巡检、阀门操作、液位查看都可在单侧通道完成，能够有效压缩设备安装所需的预留空间，提升场地利用率。管路与罐体的连接位置全部做了加强处理，避免长期运行过程中管路振动导致焊缝开裂，外露的金属部件全部做了防锈处理，可适配潮湿、轻度腐蚀的作业环境，整套系统结构紧凑，功能覆盖液态物料存储转运的全流程需求，无需额外搭配复杂的辅助设备即可投入使用。
